DS1302时钟程序显示错误，求拍醒，求解决

[f27ny105t5123]

使用DS1302+LCD1602做一个时钟

现在暂时只往LCD送秒位的数据，但是显示的始终不对

调试了一个下午，实在无力，求解决求拍醒

接通后，LCD上显示乱码，并保持不变。

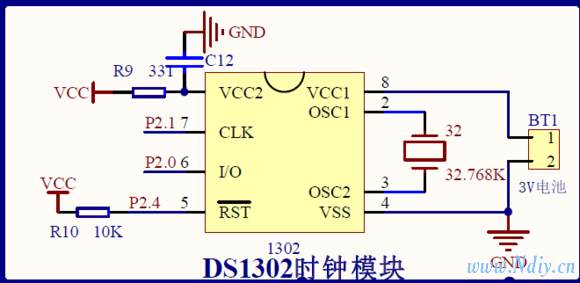

电路图如下



代码如下

#include<reg52.h>
#include<intrins.h>
#include"scan_key.h"        //自己写的键盘扫描程序，暂时用不到
#include"1602_LCD.h"        //自己写的LCD驱动程序，已确认不会有问题
sbit rst=P2^4;
sbit clk=P2^1;
sbit io=P2^0;

void write_ds1302(unsigned char content)   //对1302写入一个字节
{
        unsigned char i;
        for(i=0;i<8;i++)
        {
                io=(content>>i)&0x01;
                _nop_();
                clk=0;
                _nop_();
                clk=1;
        }
}

unsigned char read_ds1302(unsigned char commend)   //参数为控制字读，读取结果由函数带回
{
        unsigned char i,content=0x00;
        write_ds1302(commend);
        for(i=0;i<8;i++)
        {
                content>>=1;
                if(io)
                        content|=0x80;
                clk=1;
                _nop_();
                clk=0;
                _nop_();
        }
        return content;
}

int main()
{
        unsigned char temp;
        init_lcd();                           //LCD初始化
        write_ds1302(0x8e);                 //关写保护
        write_ds1302(0x00);
        write_ds1302(0x90);
        write_ds1302(0xa5);
        write_ds1302(0x80);                //秒寄存器初始化，CH置0
        write_ds1302(0x00);
        while(1)
        {
                temp=read_ds1302(0x81);                                        //读出秒寄存器中的数据
                write_lcd(0,0,0x84);
                write_lcd(1,0,((temp&0x70)>>4)+0x30);  //数据转化并送到LCD显示【第三个参数为要显示的内容，前两个可以无视】
                write_lcd(0,0,0x83);
                write_lcd(1,0,(temp&0x0f)+0x30);
        }
        return 0;
}

[zhxianbin]

是 DS1302 错误 ，还是LCD1602？ 你能先把 LCD 调好吗，用下面的代码：

for(i = 0; i < 10; ++i)
{
    lcd_display(i);
    delay_ms(1000);
}

[f27ny105t5123]

引用 1 楼 zhxianbin 的回复:

是 DS1302 错误 ，还是LCD1602？ 你能先把 LCD 调好吗，用下面的代码：

for(i = 0; i < 10; ++i)
{
    lcd_display(i);
    delay_ms(1000);
}

代码注释上面有，确认LCD没有问题 为了保险我用了这个代码，LCD上从0显示到9也没有问题

[zhxianbin]

ds1302 读出来后有个转换的，仔细看 datasheet 分析代码时序

[f27ny105t5123]

引用 3 楼 zhxianbin 的回复:

ds1302 读出来后有个转换的，仔细看 datasheet 分析代码时序

代码中有数据的转换 再次检查也与示例代码一样没有问题

[dceacho]

另外2根线也加个上拉电阻看看

[f27ny105t5123]

引用 5 楼 wangfan027 的回复:

另外2根线也加个上拉电阻看看

……这是开发板 自己还不会设计电路呢 PS：示例代码可以正常运行

[f27ny105t5123]

引用 8 楼 zhxianbin 的回复:

是否 write_ds1302 read_ds1302 延时不够

使用与示例代码一样的延时，情况依旧 如果有兴趣，求QQ，我把示例代码和自己的代码都发给你

[zhxianbin]

引用 9 楼 f27ny105t5123 的回复:

[quote=引用 8 楼 zhxianbin 的回复:] 是否 write_ds1302 read_ds1302 延时不够

使用与示例代码一样的延时，情况依旧 如果有兴趣，求QQ，我把示例代码和自己的代码都发给你 [/quote] 我没法测试，我用过 stm32 加 ds1302 还是很简单的

[zhxianbin]

即时延时一样的，也可以增加延时试试

[zhxianbin]

示例代码可以正常运行，那问题很明确了啊：你的代码问题。还是检查的不够仔细

[zhxianbin]

是否 write_ds1302 read_ds1302 延时不够

[dceacho]

你把优化关掉看看

[f27ny105t5123]

引用 12 楼 wangfan027 的回复:

你把优化关掉看看

额……才看到 试过了 不行 最近没抽出时间看 我试试单步调试一个个看吧……当初IIC也是好久没弄出来

[f27ny105t5123]

引用 12 楼 wangfan027 的回复:

你把优化关掉看看

使用keil自带的逻辑分析仪看波形，时序上没有问题，示例代码是Uv2扩展名，看不到波形，没有办法比较二者的区别 彻底无解了……

[zhxianbin]

引用 14 楼 f27ny105t5123 的回复:
