分享华为开发者大赛SDN赛题背景大解密（一）
开发者大赛战鼓已擂响，赛题已发布，角逐已展开。无论你是主角或是看客，这都是一次不可错过的机会。正所谓“知根知底，百战不殆”
，在这里与大家一起揭秘赛题背景，希望给大家带来一些帮助！
PCE+方案初探
广域网服务一直存在着业务提供周期长、业务调整不灵活等问题，不但影响客户体验，还直接制约了运营商的业务发展和盈利。特别是在业务流量快速增加，业务需求动态变化的互联网时代--随着网络数据和流量呈现爆炸式增长，网络资源和连接性需求也一再超越极限。
首先，传统的通过MPLS TE显示路径规划方式可以尽量充分的利用带宽资源，但复杂大拓扑下人为规划显式路径非常复杂。虽然MPLS TE可以采用最短路径或CSPF算路自动计算路径，但是受限于其分布式算法的缺陷，实际现网带宽利用率经常无法达到最优。
此外，MPLS TE的业务部署是全网行为，业务的操作涉及多台设备，大网络下MPLS TE业务的部署和维护复杂。
参考如下网络示例，传统MPLS TE方案，每个路由器作为一个分布式的路径计算单元，没有所有隧道的全网信息，使得不可能在算路时考虑调整其他隧道，导致A和C之间8G新隧道创建失败。
因此，对于现有承载网络，可考虑根据需要部署流量调优技术，保证全网流量均衡和网络利用率的提升。这也是我们未来以云计算为中心的网络和业务的发展构想，构建随需网络的重要一环。
近两年来，SDN（软件定义网络）的热度持续升温，SDN作为面向未来的网络架构已成为不争的事实。云计算和云业务的出现正在改变运营商的建网模式，SDN开始只是被用来虚拟化和自动化数据中心网络，现在也开始被用在城域网和广域网中优化云承载。在如何进行网络流量调优方面，华为公司也陆续推出了基于SDN架构的RR+，PCE+等流量调优技术方案，本贴重点跟大家交流交流PCE+调优方案。
在前面的帖子里面，我们已经对SDN的基本架构和主要特点进行了介绍，华为PCE+方式实现WAN领域的流量调优也是基于SDN的这种网络架构来实现的。这种调优的操作灵活简单，从而为客户降低OPEX，节省CAPEX。
从PCE+解决方案给客户带来收益方面，可以参考下面几个场景示例：
一、全局路径计算
相比传统MPLS TE解决方案，PCE+解决方案通过将SDN Controller作为集中路径计算单元，拥有全网的信息，所以可以调整其他已经存在的隧道到其他路径（业务E->B->C调整至E->D->C），从而使A和C节点之间新8G隧道创建成功。

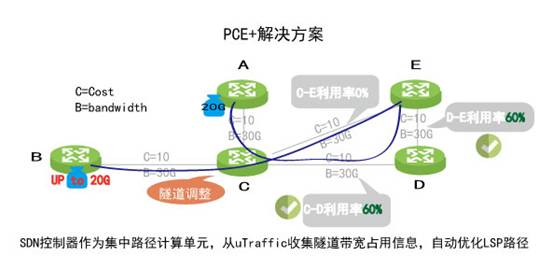

二、实时路径优化
如下图所示网络在初始阶段有两条流量分别为10G和20G的业务，此时网络对于流量的支持尚可，但是C-D和D-E之间链路的网络利用率已经达到100%。
当其中一条业务网络流量增加是（10G->20G），会使得已经满负荷的链路超标，引起网络流量拥塞。
而通过PCE+方案，可以通过实时获取网络流量（uTraffic），SDN Controller作为集中路径计算单元也可以从uTraffic获知隧道带宽占用信息，计算并给出最优调整路径。
三、全局资源利用率优化
如下图所示的网络，个链路的带宽都为10G，链路A-B的Cost值小于链路A-F的。A-E的LSP所需带宽为6G，C-D的LSP所需带宽为8G，C-G的LSP所需带宽为4G，且A-E的LSP的建立优先级高于其他两条LSP。
在传统MPLS TE网络，由于C-D之间的链路小于12G且C-D的LSP优先级低于A-E的LSP，因此LSP的建立情况的结果会是：仅三条LSP就占用了整网所有的链路。
而通过PCE+方案，SDN Controller作为集中路径计算单元可以从全局上来进行带宽资源的分配，三条LSP以全局资源利用率最优化的方式建立，A-B；B-C及D-E之间链路全部空闲出来。
总结一下：PCE+调优方案，用一句话来概括，其目的是通过自动检测网络的流量曲线，并针对全局进行业务的路径计算和路径优化，以建立一个更高效的网络管道，目标是使网络带宽资源使用尽量达到最优，并优先保证满足高优先级的业务需求，避免盲目投资。
PCE Vs. PCE+：
说到PCE+，必须先聊一聊PCE…
PCE：是一种基于MPLS TE的集中算路模式。PCE最早作为解决大型的多区域网络路径计算问题提出，可以通过部署PCE server为MPLS TE计算跨域路径。传统的PCE集中管理了网络的TE拓扑资源，即TEDB。
PCE+基于传统PCE基础上，路由器（即PCC）通过托管（Delegation）方式向PCE Server通告（Report）LSP信息，并授权PCE Server管理托管的LSP。PCE Server通过托管的LSP信息生成全网的RSVP-TE LSPDB，并基于LSP DB进行网络优化计算，计算结果更新（Update）下发到传统路由器。传统路由器以MBB方式进行路径调整，并重新上报调整结果，更新LSP DB。
简而言之，PCE+里，PCE Server通过IGP收集整网TE链路信息，通过PCEP收集整网RSVP-TE LSP信息，并基于此提供集中算路服务。而MPLS TE隧道的建立和维护，依然通过PCC触发RSVP-TE协议实现。
PCE+方案的一个关键核心理念就是SLA驱动的业务优化。即通过网络健康分析、业务性能和SLA，驱动SDN Controller 做业务的调优，调优的一个结果是：业务的SLA得到了保证，网络的带宽更加均衡。
SDN 本质是控制与转发平面分离，而华为PCE+即把控制平面中路由计算部分拿出来实现集中、最优的路径计算，是一个改良式的SDN化演进之路。
下一贴，再和大家聊聊PCE+的具体方案和实现方式的一些细节，敬请期待…
术语解释：
MBB：Make Before Break 先建后断机制。
PCC：Path Computation Client路径计算客户端。
PCE：Path Computation Element路径计算单元。
SDN赛题官网直达链接：猛戳这里
，在这里与大家一起揭秘赛题背景，希望给大家带来一些帮助！PCE+方案初探
广域网服务一直存在着业务提供周期长、业务调整不灵活等问题，不但影响客户体验，还直接制约了运营商的业务发展和盈利。特别是在业务流量快速增加，业务需求动态变化的互联网时代--随着网络数据和流量呈现爆炸式增长，网络资源和连接性需求也一再超越极限。
首先，传统的通过MPLS TE显示路径规划方式可以尽量充分的利用带宽资源，但复杂大拓扑下人为规划显式路径非常复杂。虽然MPLS TE可以采用最短路径或CSPF算路自动计算路径，但是受限于其分布式算法的缺陷，实际现网带宽利用率经常无法达到最优。
此外，MPLS TE的业务部署是全网行为，业务的操作涉及多台设备，大网络下MPLS TE业务的部署和维护复杂。
参考如下网络示例，传统MPLS TE方案，每个路由器作为一个分布式的路径计算单元，没有所有隧道的全网信息，使得不可能在算路时考虑调整其他隧道，导致A和C之间8G新隧道创建失败。
因此，对于现有承载网络，可考虑根据需要部署流量调优技术，保证全网流量均衡和网络利用率的提升。这也是我们未来以云计算为中心的网络和业务的发展构想，构建随需网络的重要一环。
近两年来，SDN（软件定义网络）的热度持续升温，SDN作为面向未来的网络架构已成为不争的事实。云计算和云业务的出现正在改变运营商的建网模式，SDN开始只是被用来虚拟化和自动化数据中心网络，现在也开始被用在城域网和广域网中优化云承载。在如何进行网络流量调优方面，华为公司也陆续推出了基于SDN架构的RR+，PCE+等流量调优技术方案，本贴重点跟大家交流交流PCE+调优方案。
在前面的帖子里面，我们已经对SDN的基本架构和主要特点进行了介绍，华为PCE+方式实现WAN领域的流量调优也是基于SDN的这种网络架构来实现的。这种调优的操作灵活简单，从而为客户降低OPEX，节省CAPEX。
从PCE+解决方案给客户带来收益方面，可以参考下面几个场景示例：
一、全局路径计算
相比传统MPLS TE解决方案，PCE+解决方案通过将SDN Controller作为集中路径计算单元，拥有全网的信息，所以可以调整其他已经存在的隧道到其他路径（业务E->B->C调整至E->D->C），从而使A和C节点之间新8G隧道创建成功。
二、实时路径优化
如下图所示网络在初始阶段有两条流量分别为10G和20G的业务，此时网络对于流量的支持尚可，但是C-D和D-E之间链路的网络利用率已经达到100%。
当其中一条业务网络流量增加是（10G->20G），会使得已经满负荷的链路超标，引起网络流量拥塞。
而通过PCE+方案，可以通过实时获取网络流量（uTraffic），SDN Controller作为集中路径计算单元也可以从uTraffic获知隧道带宽占用信息，计算并给出最优调整路径。
三、全局资源利用率优化
如下图所示的网络，个链路的带宽都为10G，链路A-B的Cost值小于链路A-F的。A-E的LSP所需带宽为6G，C-D的LSP所需带宽为8G，C-G的LSP所需带宽为4G，且A-E的LSP的建立优先级高于其他两条LSP。
在传统MPLS TE网络，由于C-D之间的链路小于12G且C-D的LSP优先级低于A-E的LSP，因此LSP的建立情况的结果会是：仅三条LSP就占用了整网所有的链路。
而通过PCE+方案，SDN Controller作为集中路径计算单元可以从全局上来进行带宽资源的分配，三条LSP以全局资源利用率最优化的方式建立，A-B；B-C及D-E之间链路全部空闲出来。
总结一下：PCE+调优方案，用一句话来概括，其目的是通过自动检测网络的流量曲线，并针对全局进行业务的路径计算和路径优化，以建立一个更高效的网络管道，目标是使网络带宽资源使用尽量达到最优，并优先保证满足高优先级的业务需求，避免盲目投资。
PCE Vs. PCE+：
说到PCE+，必须先聊一聊PCE…
PCE：是一种基于MPLS TE的集中算路模式。PCE最早作为解决大型的多区域网络路径计算问题提出，可以通过部署PCE server为MPLS TE计算跨域路径。传统的PCE集中管理了网络的TE拓扑资源，即TEDB。
PCE+基于传统PCE基础上，路由器（即PCC）通过托管（Delegation）方式向PCE Server通告（Report）LSP信息，并授权PCE Server管理托管的LSP。PCE Server通过托管的LSP信息生成全网的RSVP-TE LSPDB，并基于LSP DB进行网络优化计算，计算结果更新（Update）下发到传统路由器。传统路由器以MBB方式进行路径调整，并重新上报调整结果，更新LSP DB。
简而言之，PCE+里，PCE Server通过IGP收集整网TE链路信息，通过PCEP收集整网RSVP-TE LSP信息，并基于此提供集中算路服务。而MPLS TE隧道的建立和维护，依然通过PCC触发RSVP-TE协议实现。
PCE+方案的一个关键核心理念就是SLA驱动的业务优化。即通过网络健康分析、业务性能和SLA，驱动SDN Controller 做业务的调优，调优的一个结果是：业务的SLA得到了保证，网络的带宽更加均衡。
SDN 本质是控制与转发平面分离，而华为PCE+即把控制平面中路由计算部分拿出来实现集中、最优的路径计算，是一个改良式的SDN化演进之路。
下一贴，再和大家聊聊PCE+的具体方案和实现方式的一些细节，敬请期待…
术语解释：
MBB：Make Before Break 先建后断机制。
PCC：Path Computation Client路径计算客户端。
PCE：Path Computation Element路径计算单元。
SDN赛题官网直达链接：猛戳这里
