上个帖子中，已经给大家介绍了PCE+方案的背景及优势，本帖再完整的来看看华为PCE+方案：
深入了解PCE+方案：

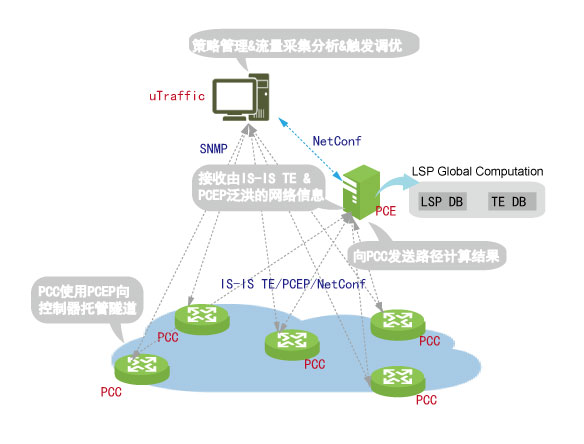

上图所示的PCE+方案各个部件的主要功能及相互之间的运作方式如下：
uTraffic：采集和分析网络流量（uTraffic是啥？就是一个网络流量可视，流量分析调优、管理的APP样例啦，如果你开发的APP比它牛，年轻人，我看好你哟！
）
• 通过SNMP：从PCC采集隧道的流量信息。
• 通过Netconf：向SDN控制器发送策略信息和调优请求。
SDN控制器：基于全局网络资源计算路径
• 通过IGP：从PCC收集网络信息（如拓扑）。
• 通过PCEP：接收路径计算请求，发送路径计算结果。
其中，PCEP协议仅提供了PCE server南向接口的标准定义，但不包含PCE计算的方法，华为PCE+拥有自己的集中网络优化算法。

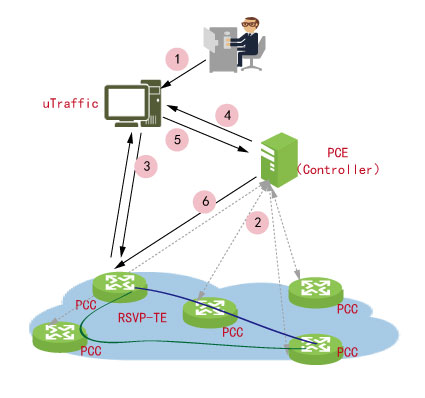

通过下图，可以再来看看PCE+调优的实现过程：
1. 配置调优模式、策略和对象，如全局调优、调优门限等。
2. SDN 控制器周期性收集隧道信息。
3. uTraffic周期性采集隧道流量信息并本地保存。
4. uTraffic从SDN 控制器获取现网Topo和隧道信息.
5. uTraffic将调优对象、调优参数、调优策略发送给SDN 控制器。
6. SDN 控制器下发路径结果给PCC，PCC以此路径创建新LSP。（建立新的LSP后，才会把流量切换到新的LSP，再把原来的LSP删除。）
说明：
• 为了实现自动调优功能，通常需要在PCC上配置向SDN 控制器的TE托管。托管后，PCC上要建立LSP时，会使用PCEP会话通信，向SDN 控制器（PCE）请求算路。
• 用户可以根据业务需要，预先配置调优策略管理和调优触发方式。 触发方式包括手工触发单条隧道调优和使能全局自动调优两种。
• 调优调整的是TE隧道的LSP路径，当用户对特定隧道进行调优时，可以使用 的TE约束条件包括：Cost值、带宽、亲和属性和链路颜色、SRLG、时延值、跳数等。
• SDN V1R2版本仅支持域内范围的调优，后续版本将支持多域、多进程的流量调优。

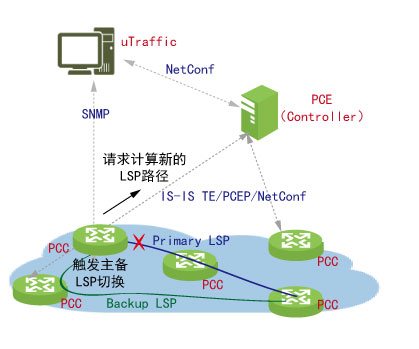

PCE+方[案业务保护机制
Hot Standby (HSB)保护：
对于节点（PCC）或链路故障，华为推荐使用TE hot standby (HSB)保护，并使能BFD（<50ms）。
当节点或链路故障后，头节点的PCC触发主备LSP切换，并通知控制器计算新的LSP路径。
当SDN控制器故障，PCC能从SDN控制器接管LSP算路，使得服务不受影响。
业务故障快速恢复：
• PCC实时通过Report消息上报MPLS TE业务的变化，包括约束信息变化、LSP状态变化。如果业务故障，PCE根据PCC上报的信息识别出业务从Up变为Down后，会自动触发算路，并且不需要用户确认下发路径更新，保证业务快速恢复。
• 如果配置了备份LSP，业务能够得到快速的保护切换。
• 备有配置备份LSP时，需要等PCE计算出新的LSP路径，下发给PCC后，PCC才能建立新的路径，以另业务恢复。
控制器主备保护：
PCE+方案为保证集中算路单元故障时系统正常运行，需要考虑配置主备SDN 控制器配置方式，提高系统可靠性，初始版本的控制器主备方案如下图所示。
主SDN 控制器故障前后的共组方式为：主SDN 控制器故障前：一个PCC与主备控制器都建立PCEP会话，但是只与主控制器进行通信，发起路径技术请求和获取计算的路径。
主SDN 控制器故障后：
• PCCs检测到故障后，选择备份控制器进行隧道托管。同时，所有PCC发送自己的LSP信息给备份控制器，信息收集完毕后，备份控制器会收集整网的带宽利用率信息。
• 同时，每个PCC都监控主控制器的状态，当主控制器状态恢复后，所有PCC都会回切回主控制器。
后续版本比较完善的SDN 控制器主备方案需要支持异地容灾、控制器集群、NSR等。
术语解释：
MBB：Make Before Break 先建后断机制。
PCC：Path Computation Client路径计算客户端。
PCE：Path Computation Element路径计算单元。
NSR：Non-stop Routing不间断路由。
SDN赛题官网直达链接：猛戳这里
冒死透漏了这么多底细，得奖后，你会不会请我吃饭！！！
深入了解PCE+方案：
上图所示的PCE+方案各个部件的主要功能及相互之间的运作方式如下：
uTraffic：采集和分析网络流量（uTraffic是啥？就是一个网络流量可视，流量分析调优、管理的APP样例啦，如果你开发的APP比它牛，年轻人，我看好你哟！
）• 通过SNMP：从PCC采集隧道的流量信息。
• 通过Netconf：向SDN控制器发送策略信息和调优请求。
SDN控制器：基于全局网络资源计算路径
• 通过IGP：从PCC收集网络信息（如拓扑）。
• 通过PCEP：接收路径计算请求，发送路径计算结果。
其中，PCEP协议仅提供了PCE server南向接口的标准定义，但不包含PCE计算的方法，华为PCE+拥有自己的集中网络优化算法。
通过下图，可以再来看看PCE+调优的实现过程：
1. 配置调优模式、策略和对象，如全局调优、调优门限等。
2. SDN 控制器周期性收集隧道信息。
3. uTraffic周期性采集隧道流量信息并本地保存。
4. uTraffic从SDN 控制器获取现网Topo和隧道信息.
5. uTraffic将调优对象、调优参数、调优策略发送给SDN 控制器。
6. SDN 控制器下发路径结果给PCC，PCC以此路径创建新LSP。（建立新的LSP后，才会把流量切换到新的LSP，再把原来的LSP删除。）
说明：
• 为了实现自动调优功能，通常需要在PCC上配置向SDN 控制器的TE托管。托管后，PCC上要建立LSP时，会使用PCEP会话通信，向SDN 控制器（PCE）请求算路。
• 用户可以根据业务需要，预先配置调优策略管理和调优触发方式。 触发方式包括手工触发单条隧道调优和使能全局自动调优两种。
• 调优调整的是TE隧道的LSP路径，当用户对特定隧道进行调优时，可以使用 的TE约束条件包括：Cost值、带宽、亲和属性和链路颜色、SRLG、时延值、跳数等。
• SDN V1R2版本仅支持域内范围的调优，后续版本将支持多域、多进程的流量调优。
PCE+方[案业务保护机制
Hot Standby (HSB)保护：
对于节点（PCC）或链路故障，华为推荐使用TE hot standby (HSB)保护，并使能BFD（<50ms）。
当节点或链路故障后，头节点的PCC触发主备LSP切换，并通知控制器计算新的LSP路径。
当SDN控制器故障，PCC能从SDN控制器接管LSP算路，使得服务不受影响。
业务故障快速恢复：
• PCC实时通过Report消息上报MPLS TE业务的变化，包括约束信息变化、LSP状态变化。如果业务故障，PCE根据PCC上报的信息识别出业务从Up变为Down后，会自动触发算路，并且不需要用户确认下发路径更新，保证业务快速恢复。
• 如果配置了备份LSP，业务能够得到快速的保护切换。
• 备有配置备份LSP时，需要等PCE计算出新的LSP路径，下发给PCC后，PCC才能建立新的路径，以另业务恢复。
控制器主备保护：
PCE+方案为保证集中算路单元故障时系统正常运行，需要考虑配置主备SDN 控制器配置方式，提高系统可靠性，初始版本的控制器主备方案如下图所示。
主SDN 控制器故障前后的共组方式为：主SDN 控制器故障前：一个PCC与主备控制器都建立PCEP会话，但是只与主控制器进行通信，发起路径技术请求和获取计算的路径。
主SDN 控制器故障后：
• PCCs检测到故障后，选择备份控制器进行隧道托管。同时，所有PCC发送自己的LSP信息给备份控制器，信息收集完毕后，备份控制器会收集整网的带宽利用率信息。
• 同时，每个PCC都监控主控制器的状态，当主控制器状态恢复后，所有PCC都会回切回主控制器。
后续版本比较完善的SDN 控制器主备方案需要支持异地容灾、控制器集群、NSR等。
术语解释：
MBB：Make Before Break 先建后断机制。
PCC：Path Computation Client路径计算客户端。
PCE：Path Computation Element路径计算单元。
NSR：Non-stop Routing不间断路由。
SDN赛题官网直达链接：猛戳这里
冒死透漏了这么多底细，得奖后，你会不会请我吃饭！！！
