C#：用鼠标画多边形，接着通过提交输入框内的值，生成与之平行的内外多边形

[暂无_34692516]

首先，从屏幕上通过鼠标画一个多变形，要求没有自相交的部分
接着，通过输入框输入外垂距A和内垂距B（输入线的距离为已输入的垂距），来生成与多变形平行的二多边形

[xinbada1985]

首先把多边形的每个角的顶点坐标记录下来，然后根据输入的距离，算他内部多变形的坐标，然后连线就可以了。

[xinbada1985]

还有每个角的角度也要记录下来啊

[xinbada1985]

通过角度和距离就能算出内多变形和外多变形的坐标了

[暂无_34692516]

引用 1 楼 xinbada1985 的回复:

首先把多边形的每个角的顶点坐标记录下来，然后根据输入的距离，算他内部多变形的坐标，然后连线就可以了。

怎么记录顶点的坐标？

[暂无_34692516]

引用 3 楼 xinbada1985 的回复:

通过角度和距离就能算出内多变形和外多变形的坐标了

我脑袋空了，不知道怎么把它敲出来

[xinbada1985]

我手里没有这方面的代码，只能给你文字说明一下思想，首先你画多边形一定是点与点之间连线，每一个点就是一个顶点，相邻的三个点能算出一个角度，然后等距离而且同一个角度的点在画面上只有一个！肯定能算出来！把每个等距点算出来后连线就可以了！

[暂无_34692516]

目前，我是先新建了一个winform窗体应用程序，然后，添加了一个窗体Form1， 定义了全局变量

private Point startPoint;
private Graphics g;
Queue<Point> PointArray=new Queue<Point>();

写了三个事件 MouseDown

private void Form1_MouseDown(object sender,MouseEventArgs e)
{
startPoint=new Point(e.X,e.Y);
if(e.Button==MouseButtons.Left)
{
PointArray.Enqueue(new Point(e.X,e.Y));
}
}

MouseMove

private void Form1_MouseMove(object sender,MouseEventArgs e)
{
this.Text=string.Format("鼠标的位置（{0},{1}）",e.X,e.Y);
}

MouseUp

private void Form1_MouseUp(object sender,MouseEventArgs e)
{
g=this.CreateGraphics();
Pen p=new Pen(Color.Black,2);
g.DrawLine(p,startPoint.X,startPoint.Y,e.X,e.Y);
}

效果：就只是画图，不能实现我要的效果

[xinbada1985]

你这不已经把坐标都记载下来了吗！你在上网查一下算角度的！应该有很多

[xuzuning]

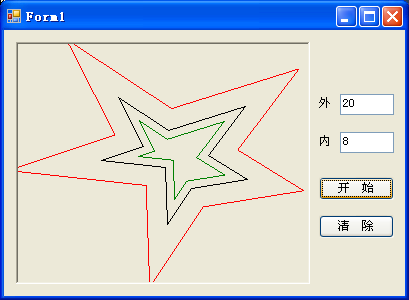

    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
        }
        List<PointF> dat = new List<PointF>();
        List<PointF> datA = new List<PointF>();
        List<PointF> datB = new List<PointF>();

        private void pictureBox1_Paint(object sender, PaintEventArgs e)
        {
            var g = e.Graphics;

            if (dat.Count > 2)
            {
                g.DrawPolygon(Pens.Black, dat.ToArray());
                if (datA.Count > 2) g.DrawPolygon(Pens.Red, datA.ToArray());
                if (datB.Count > 2) g.DrawPolygon(Pens.Green, datB.ToArray());
            }
            else
            {
                foreach (var p in dat)
                {
                    g.DrawArc(Pens.Black, new RectangleF(p.X - 2, p.Y - 2, 5, 5), 0, 360);
                }
            }
        }

        private void pictureBox1_MouseDown(object sender, MouseEventArgs e)
        {
            dat.Add(new Point(e.X, e.Y));
            pictureBox1.Invalidate();
        }

        private void button1_Click(object sender, EventArgs e)
        {
            var A = int.Parse("0" + textBox1.Text);
            var B = int.Parse("0" + textBox2.Text);
            if (A > 0) datA = Polygon(dat, A);
            if (B > 0) datB = Polygon(dat, -B);
            pictureBox1.Invalidate();

        }
        List<PointF> Polygon(List<PointF> dat, double h)
        {
            var t = new List<Line>();
            for (var i = 0; i < dat.Count - 1; i++)
            {
                if (i == 0) t.Add(new Line(dat[dat.Count - 1], dat[i]).ParallelLines(h));
                t.Add(new Line(dat[i], dat[i + 1]).ParallelLines(h));
            }
            var res = new List<PointF>();
            for (var i = 0; i < t.Count - 1; i++)
            {
                if (i == 0) res.Add(t[t.Count - 1].Corss(t[i]));
                res.Add(t[i].Corss(t[i + 1]));
            }
            return res;
        }

        private void button2_Click(object sender, EventArgs e)
        {
            dat.Clear();
            datA.Clear();
            datB.Clear();
            pictureBox1.Invalidate();
        }
    }

    public class Line
    {
        public PointF Start;
        public PointF End;
        public PointF Increment;
        public float Slope;
        public Line(PointF s, PointF e)
        {
            Start = s;
            End = e;
            Increment = new PointF(End.X - Start.X, End.Y - Start.Y);
            Slope = Increment.Y / Increment.X;
        }
        public Line ParallelLines(double h)
        {
            var r = (float)(h / Math.Sin(Math.Atan2(Increment.Y, Increment.X)));
            return new Line(
                new PointF(Start.X + r - Increment.X, Start.Y - Increment.Y),
                new PointF(End.X + r + Increment.X, End.Y + Increment.Y));
        }
        public PointF Corss(Line t)
        {
            if (Slope == t.Slope) return PointF.Empty;
            var x = (Slope * Start.X - t.Slope * t.Start.X - Start.Y + t.Start.Y) / (Slope - t.Slope);
            var y = Slope * x - Slope * Start.X + Start.Y;
            return new PointF(x, y);
        }
    }
