关于STM32的IAP升级中TIM意外被关闭

timmyboys 2016-11-11 11:17:35

我在使用STM32的IAP升级，一开始用官方的demo修改之后可以正常的使用串口进行升级，但是公司的产品中必须要加一个外设，SP706TEN当没有及时输入电平反转（1.6S内）到WDI引脚，外设将产生低电平给STM的NRST，产生复位。
问题就出现在这里。

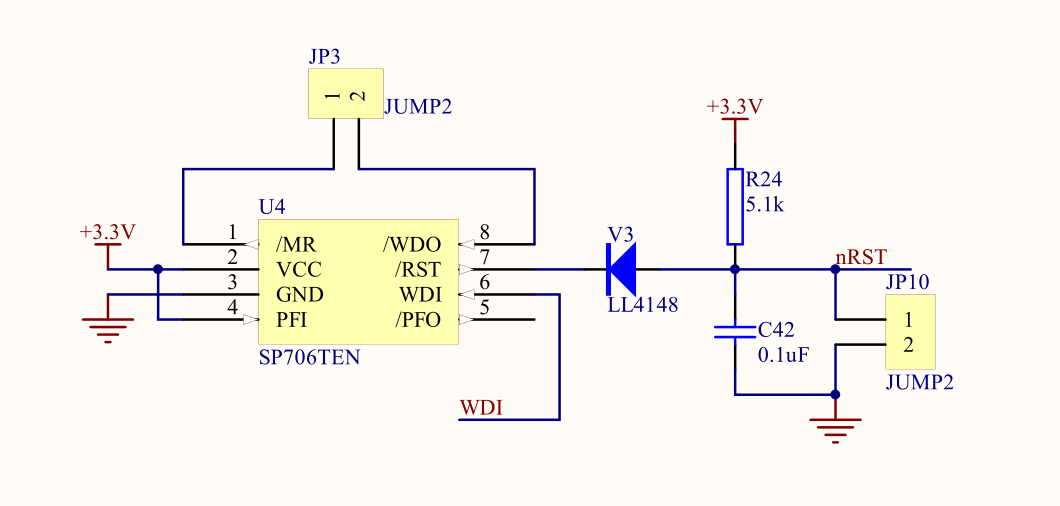

如图，SP706TEN的结构如上，我在原有代码的基础上增加了一个定时器TIM3，在TIM3中每0.5秒使WDI电平反转来给（SP706TEN）喂狗。
程序一开始运行都是OK的，当进入了下载界面，程序就跑飞到HardFault_Handler故障中去了，我猜想的原因是因为TIM3没有及时喂狗导致产生了复位，内存溢出或访问越界吧。但是不清楚为什么。
下载的代码跟官方demo一样，如下





/*******************************************************************************

  * @函数名称	SerialKeyPressed

  * @函数说明   测试超级终端是否有按键按下

  * @输入参数   key:按键

  * @输出参数   无

  * @返回参数   1：正确

                0：错误

*******************************************************************************/

uint32_t SerialKeyPressed(uint8_t *key)

{



    if ( USART_GetFlagStatus(USART2, USART_FLAG_RXNE) != RESET)

    {

        *key = (uint8_t)USART2->DR;

        return 1;

    }

    else

    {

        return 0;

    }

}





/*******************************************************************************

  * @函数名称	Receive_Byte

  * @函数说明   从发送端接收一个字节

  * @输入参数   c: 接收字符

                timeout: 超时时间

  * @输出参数   无

  * @返回参数   接收的结果

                0：成功接收

                1：时间超时

*******************************************************************************/

static  int32_t Receive_Byte (uint8_t *c, uint32_t timeout)

{

    while (timeout-- > 0)

    {

        if (SerialKeyPressed(c) == 1)

        {

            return 0;

        }

    }

    return -1;

}

接收文件是用while（1）不停检测usart标志位来接收数据，并不会干扰TIM3的中断发生，但是为什么程序一进行到下载界面就崩掉了？？？？
注：
1.当进入下载界面选择的时候输入过1,2,几个单独的按键，也通过上面的代码接收，TIM3都没有死掉，但是下载接收（连续）就死掉了
2.如外设的原理图，JUMP2不插跳线帽的时候是不会产生硬件中断的，因此我一开始没加TIM3的程序所有功能都是OK的。但是公司要求升级的时候不能拆盖（也就是说跳线帽是插上的），因此1.6S内不使WDI电平反转（达到喂狗效果），就会产生复位，也就是加定时器的时候出的错。

自己找了好久都没有思路与方法，还请大家帮忙分析一下，是什么原因，如何有效的去解决。谢谢！
