控件布局通用解决方案

BeanJoy 2013-06-21 04:37:15
　　你是否遇到过这样的问题：用编译器拖出一些控件放到对话框上，并合理安排好了位置；但编译运行，改变对话框的大小后，所有控件的位置都乱了，让人感觉非常糟糕。如果控件不太多，你可以尝试手写代码定位每个控件的位置，但若是控件数量以十或百为单位计数甚至更多，逐一为每个控件指定位置就非常麻烦了。

　　本文提供一个宏，可以按照通常对话框的布局要求快速为每个控件布局，对话框大小改变时，控件的大小和位置都会随之而改变。改变控件位置和大小的代码都在宏内部，你只需了解宏的作用即可达到所需布局。

　　注意，编写宏和测试环境为XP + VC++6.0SP6 + MFC，其他编译环境可能需对宏稍加修改，我相信你有这个实力。


// CtrlId           : 控件ID

// LeftChangeMode   : 0:与窗口客户区左边的距离不变; 1:按比例变化; 2:保持控件宽度不变;

// RightChangeMode  : 0:与窗口客户区右边的距离不变; 1:按比例变化; 2:保持控件宽度不变;

// TopChangeMode    : 0:与窗口客户区上边的距离不变; 1:按比例变化; 2:保持控件高度不变;

// BottomChangeMode : 0:与窗口客户区下边的距离不变; 1:按比例变化; 2:保持控件高度不变;

#ifndef AUTO_SET_CONTROL_POS



// LeftChangeMode取值宏定义

#define LEFT_CHANGE_MODE_FIXED_LEFTPADDING    0

#define LEFT_CHANGE_MODE_RATIO                1

#define LEFT_CHANGE_MODE_FIXED_WIDTH          2



// RightChangeMode取值宏定义

#define RIGHT_CHANGE_MODE_FIXED_RIGHTPADDING  0

#define RIGHT_CHANGE_MODE_RATIO               1

#define RIGHT_CHANGE_MODE_FIXED_WIDTH         2



// TopChangeMode取值宏定义

#define TOP_CHANGE_MODE_FIXED_TOPPADDING      0

#define TOP_CHANGE_MODE_RATIO                 1

#define TOP_CHANGE_MODE_FIXED_HEIGHT          2



// BottomChangeMode取值宏定义

#define BOTTOM_CHANGE_MODE_FIXED_LEFEPADDING  0

#define BOTTOM_CHANGE_MODE_RATIO              1

#define BOTTOM_CHANGE_MODE_FIXED_HEIGHT       2



#define AUTO_SET_CONTROL_POS(CtrlId, LeftChangeMode, RightChangeMode, TopChangeMode, BottomChangeMode)\

{\

	static int   nFirstCtrlId = -1;\

	static CRect rectLastClientWindow;\

	static CRect rectLastClientWindowTmp;\

	if (-1 == nFirstCtrlId)\

	{\

		nFirstCtrlId = CtrlId;\

	}\

	if (nFirstCtrlId == CtrlId)\

	{\

		rectLastClientWindowTmp = rectLastClientWindow;\

	}\

	rectLastClientWindow.right = cx;\

	rectLastClientWindow.bottom = cy;\

	CWnd *pWndDlgItem = GetDlgItem(CtrlId);\

	if (pWndDlgItem)\

	{\

		CRect rectDlgItem;\

		pWndDlgItem->GetWindowRect(rectDlgItem);\

		ScreenToClient(rectDlgItem);\

		\

		static int   nDefaultLeftPadding_##CtrlId  =  rectDlgItem.left;\

		static float fDefaultLeftRatio_##CtrlId    = (float)rectDlgItem.left\

			/ rectLastClientWindowTmp.right;\

		static int   nDefaultRightPadding_##CtrlId =  rectLastClientWindowTmp.right\

			- rectDlgItem.right;\

		static float fDefaultRightRatio_##CtrlId   = (float)rectDlgItem.right\

			/ rectLastClientWindowTmp.right;\

		static int   nDefaultCtrlWidth_##CtrlId    =  rectDlgItem.right - rectDlgItem.left;\

		int          nXChangeMode = (LeftChangeMode << 8) + RightChangeMode;\

		\

		static int   nDefaultTopPadding_##CtrlId    =  rectDlgItem.top;\

		static float fDefaultTopRatio_##CtrlId      = (float)rectDlgItem.top\

			/ rectLastClientWindowTmp.bottom;\

		static int   nDefaultBottomPadding_##CtrlId =  rectLastClientWindowTmp.bottom\

			- rectDlgItem.bottom;\

		static float fDefaultBottomRatio_##CtrlId   = (float)rectDlgItem.bottom\

			/ rectLastClientWindowTmp.bottom;\

		static int   nDefaultCtrlHeight_##CtrlId    =  rectDlgItem.bottom - rectDlgItem.top;\

		int          nYChangeMode = (TopChangeMode << 8) + BottomChangeMode;\

		\

		if (0x0000 == nXChangeMode)\

		{\

			rectDlgItem.right = cx - nDefaultRightPadding_##CtrlId;\

		}\

		else if (0x0001 == nXChangeMode)\

		{\

			rectDlgItem.right = fDefaultRightRatio_##CtrlId * cx;\

		}\

		else if (0x0002 == nXChangeMode)\

		{\

			/*这里不用更改*/\

		}\

		else if (0x0100 == nXChangeMode)\

		{\

			rectDlgItem.left = fDefaultLeftRatio_##CtrlId * cx;\

			rectDlgItem.right = cx - nDefaultRightPadding_##CtrlId;\

		}\

		else if (0x0101 == nXChangeMode)\

		{\

			rectDlgItem.left = fDefaultLeftRatio_##CtrlId * cx;\

			rectDlgItem.right = fDefaultRightRatio_##CtrlId * cx;\

		}\

		else if (0x0102 == nXChangeMode)\

		{\

			rectDlgItem.left = fDefaultLeftRatio_##CtrlId * cx;\

			rectDlgItem.right = rectDlgItem.left + nDefaultCtrlWidth_##CtrlId;\

		}\

		else if (0x0200 == nXChangeMode)\

		{\

			rectDlgItem.right = cx - nDefaultRightPadding_##CtrlId;\

			rectDlgItem.left = rectDlgItem.right - nDefaultCtrlWidth_##CtrlId;\

		}\

		else if (0x0201 == nXChangeMode)\

		{\

			rectDlgItem.right = fDefaultRightRatio_##CtrlId * cx;\

			rectDlgItem.left = rectDlgItem.right - nDefaultCtrlWidth_##CtrlId;\

		}\

		else if (0x0202 == nXChangeMode)\

		{\

			/*这里不用更改*/\

		}\

		\

		\

		if (0x0000 == nYChangeMode)\

		{\

			rectDlgItem.bottom = cy - nDefaultBottomPadding_##CtrlId;\

		}\

		else if (0x0001 == nYChangeMode)\

		{\

			rectDlgItem.bottom = fDefaultBottomRatio_##CtrlId * cy;\

		}\

		else if (0x0002 == nYChangeMode)\

		{\

			/*这里不用更改*/\

		}\

		else if (0x0100 == nYChangeMode)\

		{\

			rectDlgItem.top = fDefaultTopRatio_##CtrlId * cy;\

			rectDlgItem.bottom = cy - nDefaultBottomPadding_##CtrlId;\

		}\

		else if (0x0101 == nYChangeMode)\

		{\

			rectDlgItem.top = fDefaultTopRatio_##CtrlId * cy;\

			rectDlgItem.bottom = fDefaultBottomRatio_##CtrlId * cy;\

		}\

		else if (0x0102 == nYChangeMode)\

		{\

			rectDlgItem.top = fDefaultTopRatio_##CtrlId * cy;\

			rectDlgItem.bottom = rectDlgItem.top + nDefaultCtrlHeight_##CtrlId;\

		}\

		else if (0x0200 == nYChangeMode)\

		{\

			rectDlgItem.bottom = cy - nDefaultBottomPadding_##CtrlId;\

			rectDlgItem.top = rectDlgItem.bottom - nDefaultCtrlHeight_##CtrlId;\

		}\

		else if (0x0201 == nYChangeMode)\

		{\

			rectDlgItem.bottom = fDefaultBottomRatio_##CtrlId * cy;\

			rectDlgItem.top = rectDlgItem.bottom - nDefaultCtrlHeight_##CtrlId;\

		}\

		else if (0x0202 == nYChangeMode)\

		{\

			/*这里不用更改*/\

		}\

		pWndDlgItem->MoveWindow(rectDlgItem);\

	}\

}

#endif

　　使用时，只需在对话框的WM_SIZE消息处理函数中加上“AUTO_SET_CONTROL_POS(CtrlId, LeftChangeMode, RightChangeMode, TopChangeMode, BottomChangeMode)”即可，各个参数含义见宏定义的头部注释。对话框大小改变，就会自动修改指定控件的位置和大小。

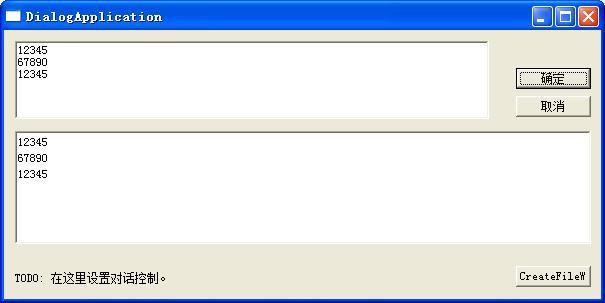

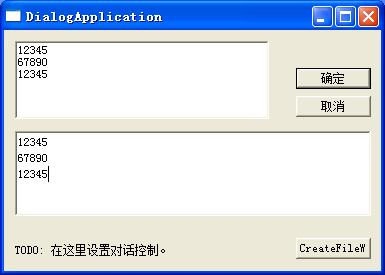

　　上图是测试中MFC控件初化的位置，下图为修改控件大小后的布局：

　　代码中所作的处理如下：


void CDialogApplicationDlg::OnSize(UINT nType, int cx, int cy)

{

	CDialog::OnSize(nType, cx, cy);



	AUTO_SET_CONTROL_POS(    IDC_EDIT1, LEFT_CHANGE_MODE_FIXED_LEFTPADDING,

		RIGHT_CHANGE_MODE_FIXED_RIGHTPADDING,

		TOP_CHANGE_MODE_FIXED_TOPPADDING,

		BOTTOM_CHANGE_MODE_FIXED_HEIGHT);

	AUTO_SET_CONTROL_POS(IDC_RICHEDIT1, LEFT_CHANGE_MODE_FIXED_LEFTPADDING,

		RIGHT_CHANGE_MODE_FIXED_RIGHTPADDING,

		TOP_CHANGE_MODE_FIXED_TOPPADDING,

		BOTTOM_CHANGE_MODE_FIXED_LEFEPADDING);

	AUTO_SET_CONTROL_POS(         IDOK, LEFT_CHANGE_MODE_FIXED_WIDTH,

		RIGHT_CHANGE_MODE_FIXED_RIGHTPADDING,

		TOP_CHANGE_MODE_FIXED_TOPPADDING,

		BOTTOM_CHANGE_MODE_FIXED_HEIGHT);

	AUTO_SET_CONTROL_POS(     IDCANCEL, LEFT_CHANGE_MODE_FIXED_WIDTH,

		RIGHT_CHANGE_MODE_FIXED_RIGHTPADDING,

		TOP_CHANGE_MODE_FIXED_TOPPADDING,

		BOTTOM_CHANGE_MODE_FIXED_HEIGHT);

	AUTO_SET_CONTROL_POS(   IDC_STATIC, LEFT_CHANGE_MODE_FIXED_LEFTPADDING,

		RIGHT_CHANGE_MODE_FIXED_WIDTH,

		TOP_CHANGE_MODE_FIXED_HEIGHT,

		BOTTOM_CHANGE_MODE_FIXED_LEFEPADDING);

	AUTO_SET_CONTROL_POS(  IDC_BUTTON1, LEFT_CHANGE_MODE_FIXED_WIDTH,

		RIGHT_CHANGE_MODE_FIXED_RIGHTPADDING,

		TOP_CHANGE_MODE_FIXED_HEIGHT,

		BOTTOM_CHANGE_MODE_FIXED_LEFEPADDING);

}

　　每个控件调用一次AUTO_SET_CONTROL_POS，各个参数以宏的形式提供，非常容易了解，比起手写代码非常清晰。当然，如果想重新设计各个控件的布局，只需重新指定布局参数即可。
...全文
363 18 打赏 收藏 转发到动态 举报
AI 作业
写回复
用AI写文章
18 条回复
切换为时间正序
请发表友善的回复…
发表回复
向立天 2013-07-24
  • 打赏
  • 举报
 回复
您好 我是本版版主 此帖已多日无人关注 请您及时结帖 如您认为问题没有解决可按无满意结帖处理 另外本版设置了疑难问题汇总帖 并已在版面置顶 相关规定其帖子中有说明 您可以根据规定提交您帖子的链接 如您目前不想结帖只需回帖说明 我们会删除此结帖通知 见此回复三日内无回应 我们将强制结帖 相关规定详见界面界面版关于版主结帖工作的具体办法
q1q2q3q4ln 2013-06-24
  • 打赏
  • 举报
 回复
1恩,确实是布局管理器的一种思路, 2不过,虽然通常情况下布局管理器都很方便 但是对初学的人或者一些很特殊的布局,却很不友好,甚至由于知识不够的原因 实现不了该布局 3所以,我觉得,程序语言在提供布局管理器的同时,也要提供DIRECTUI 就是I Control,我来管理一切,才是程序的核心!否则,不就乱套了?
BeanJoy 2013-06-24
  • 打赏
  • 举报
 回复
引用 15 楼 schlafenhamster 的回复:
我只是 说 控件 多时 movewindow 可能会 闪烁， BeginDeferWindowPos； 。。。 就是为此 而 设的。
OK，学习了，以后遇到闪烁时就知道解决方案，而不会着急了。
schlafenhamster 2013-06-24
  • 打赏
  • 举报
 回复
我只是 说 控件 多时 movewindow 可能会 闪烁， BeginDeferWindowPos； 。。。 就是为此 而 设的。
BeanJoy 2013-06-24
  • 打赏
  • 举报
 回复
引用 13 楼 schlafenhamster 的回复:
“实际工作中也没有控件多到会闪烁的地步，因此目前为至movewindow还是够用” 100 个控件 还不多 ？
整篇文章中我没有说过我实际工作中有用到过100个控件，你是不是看到另一个帖子去了？ 那个帖子说100多个控件位置难以布局，我也是看到那个帖子才写的这个宏。那个帖子楼主好像也没说100个控件会闪烁，只是说很难调整各个控件的位置。
schlafenhamster 2013-06-24
  • 打赏
  • 举报
 回复
“实际工作中也没有控件多到会闪烁的地步，因此目前为至movewindow还是够用” 100 个控件 还不多 ？
BeanJoy 2013-06-24
  • 打赏
  • 举报
 回复
引用 10 楼 q1q2q3q4ln 的回复:
1恩,确实是布局管理器的一种思路, 2不过,虽然通常情况下布局管理器都很方便 但是对初学的人或者一些很特殊的布局,却很不友好,甚至由于知识不够的原因 实现不了该布局 3所以,我觉得,程序语言在提供布局管理器的同时,也要提供DIRECTUI 就是I Control,我来管理一切,才是程序的核心!否则,不就乱套了?
引用 11 楼 dcmilan 的回复:
简直就是用MFC在讲Qt么 估计微软会考虑加入这个特性的
我写的宏就是把繁复的工作简单化而已，你们仔细看这个宏，其实就是我们平常在OnSize里计算各个控件位置的代码，并没有加其他任何东西，只是用宏来简化控件位置的计算，而不用每次都重复的去写代码。 网上国外人早就有的EasySize类，也与我这个宏思路相同，只不过他那个功能更全。
南京短暂的春天 2013-06-24
  • 打赏
  • 举报
 回复
简直就是用MFC在讲Qt么 估计微软会考虑加入这个特性的
coolcoffee4051982 2013-06-23
  • 打赏
  • 举报
 回复
还好，能看懂。
hurryboylqs 2013-06-23
  • 打赏
  • 举报
 回复
谢谢分享
BeanJoy 2013-06-23
  • 打赏
  • 举报
 回复
引用 6 楼 schlafenhamster 的回复:
应该使用 ： BeginDeferWindowPos
这系列的windows api是防闪烁的吗？ 没有用过这系列api，实际工作中也没有控件多到会闪烁的地步，因此目前为至movewindow还是够用。
schlafenhamster 2013-06-23
  • 打赏
  • 举报
 回复
应该使用 ： BeginDeferWindowPos
BeanJoy 2013-06-22
  • 打赏
  • 举报
 回复
引用 3 楼 leeihcy 的回复:
我记得WTL就带这种功能，不过自己用的不多。 如果要说通用方案的话，不知道LZ是否用过WPF，可以了解下布局的概念，你这里的实现只是一种Canvas布局，还有其它布局类型，如Stack,Card等等。这些概念在directui，ios，andriod里面都是通用的.
还没接触过WPF，其实我想说的是MFC下控件布局方案。我写了这个宏后，在网上又看到早有一个老外写的类EasySize，思路与我差不多，不过功能比我这个全。
引用 4 楼 heksn 的回复:
MFC可以借鉴Qt的布局管理器，非常好用
两年前实习的时候，用了一个月Qt，我记得Qt的布局好像是与JAVA的布局差不多，有什么容器之内的，是这样吗？
写不动代码的人 2013-06-22
  • 打赏
  • 举报
 回复
MFC可以借鉴Qt的布局管理器，非常好用
leeihcy 2013-06-22
  • 打赏
  • 举报
 回复
我记得WTL就带这种功能，不过自己用的不多。 如果要说通用方案的话，不知道LZ是否用过WPF，可以了解下布局的概念，你这里的实现只是一种Canvas布局，还有其它布局类型，如Stack,Card等等。这些概念在directui，ios，andriod里面都是通用的.
BeanJoy 2013-06-21
  • 打赏
  • 举报
 回复
引用 1 楼 flydreamGG 的回复:
说到底还是用的MoveWindow，不如我在OnSize里直接Move
你对windows api这么有成见吗？MFC这么强大，还不是在内部封装的api。 你为何会使用MFC，而不直接使用api编程？不就是使着方便吗！
昨夜无风 2013-06-21
  • 打赏
  • 举报
 回复
说到底还是用的MoveWindow，不如我在OnSize里直接Move
