各位有没有用GDI画圆弧的时候画得不准确的情况

[JasonCharlesBourne]

我用GDI画一个半径很大（2132.654）起始角(359.454)和终止角(0.36)很接近的一个圆弧时会多出来一些无效的线段。

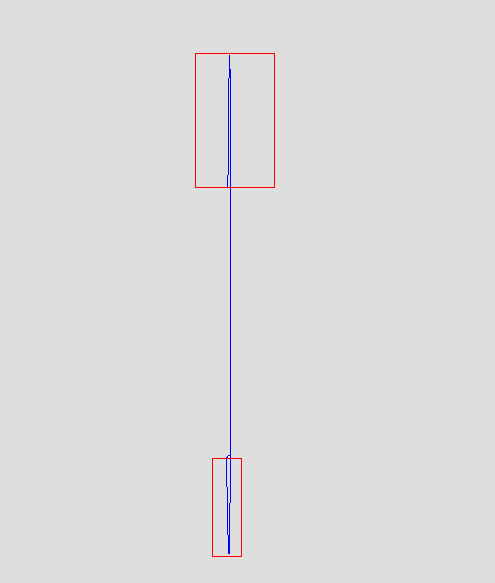

如图：红色框起来的为多余的线段

[schlafenhamster]

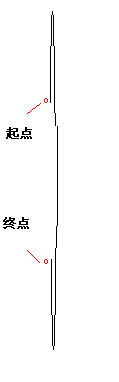

不是错误，是因为 椭圆太扁：

[schlafenhamster]

就是说 椭圆太扁， 你 又 要 画 半个圆以上 的 圆弧，就会 看上去 这样。

[JasonCharlesBourne]

引用 10 楼 schlafenhamster 的回复:

就是说 椭圆太扁， 你 又 要 画 半个圆以上 的 圆弧，就会 看上去 这样。

top:-7276 bottom:7843 left:-14559 right:559 这个矩形不扁吧~~~~~~

[schlafenhamster]

终点和起点 换一换 看看： BOOL bl=dc.Arc(_rc, _ptE, _ptS);//TRUE

[schlafenhamster]

“The arc is drawn in a counterclockwise direction. ” 圆弧 总是 逆时针 画。 是不是影响了 有效宽度

[schlafenhamster]

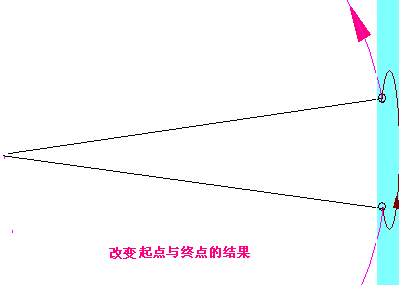

我画了个图：

[schlafenhamster]

我们看看代码

[JasonCharlesBourne]

引用 1 楼 schlafenhamster 的回复:

我们看看代码

最终到画的时候代码是这样的，注释的部分为变量的值。 CRect _rc = LPtoDP_Rect(rcBound_); // top:-19886 bottom:20440 left:-39775 right:552 CPoint _ptS = LPtoDP_Point(ptStart_);// x:551 y:469 CPoint _ptE = LPtoDP_Point(ptEnd_); // x:551 y:150 return CDC::Arc(_rc, _ptS, _ptE); 画出来就是图上的样子

[JasonCharlesBourne]

引用 2 楼 iloveiverson 的回复:

[quote=引用 1 楼 schlafenhamster 的回复:] 我们看看代码

最终到画的时候代码是这样的，注释的部分为变量的值。 CRect _rc = LPtoDP_Rect(rcBound_); // top:-19886 bottom:20440 left:-39775 right:552 CPoint _ptS = LPtoDP_Point(ptStart_);// x:551 y:469 CPoint _ptE = LPtoDP_Point(ptEnd_); // x:551 y:150 return CDC::Arc(_rc, _ptS, _ptE); 画出来就是图上的样子[/quote] MSDN上面写：Since an arc is not a closed figure, it is not filled. Both the width and height of the rectangle must be greater than 2 units and less than 32,767 units. 说不能小2大于32767，但是没看懂为什么要这样

[schlafenhamster]

“Both the width and height of the rectangle must be greater than 2 units and less than 32,767 units.”

[JasonCharlesBourne]

我把矩形的长、宽改成小于32767还是会这样

[schlafenhamster]

看看你怎么改的。

[JasonCharlesBourne]

CRect _rc = LPtoDP_Rect(rcBound_); // top:-7276 bottom:7843 left:-14559 right:559 CPoint _ptS = LPtoDP_Point(ptStart_);// x:559 y:356 CPoint _ptE = LPtoDP_Point(ptEnd_); // x:559 y:237 return CDC::Arc(_rc, _ptS, _ptE); 我发现，只要起始角和终止角之间经过0度就会画出多余的线，起始角和终止角都小于0或者都大于0(即使矩形长宽大于32767）就不会有问题

[JasonCharlesBourne]

引用 6 楼 schlafenhamster 的回复:

看看你怎么改的。

你自己建一个空文档用我给的数据画出来试试，貌似也会出错
