modbus协议中响应的bytecount怎么得来的

[念念有余]

[念念有余]

引用 2 楼 zhxianbin 的回复:

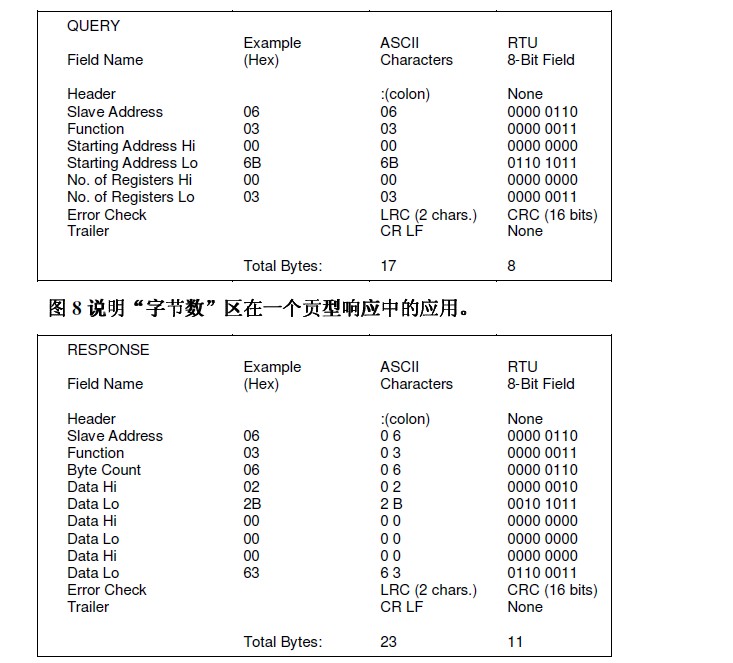

BYTE COUNT 就是数据的自己数，图中 No. of Registers 为 3，所以 3*2 = 6

这么简单？？？？
那这个呢

[念念有余]

引用 1 楼 wangfan027 的回复:

以前看过MODBUS协议不过忘的差不多了,就是该帧的字节和,似乎是不算校验.
看你那个图明显是不算地址,功能,BYTE COUNT,校验(ERROR CHECK)的字节数.

看见两种解释，但都看不懂

[dceacho]

以前看过MODBUS协议不过忘的差不多了,就是该帧的字节和,似乎是不算校验. 看你那个图明显是不算地址,功能,BYTE COUNT,校验(ERROR CHECK)的字节数.

[zhxianbin]

引用 4 楼 u012142460 的回复:

[quote=引用 2 楼 zhxianbin 的回复:] BYTE COUNT 就是数据的自己数，图中 No. of Registers 为 3，所以 3*2 = 6

这么简单？？？？ 那这个呢 [/quote] 这个解释得够清楚了啊， 37位，取 8 的整数倍 40，五个字节

[zhxianbin]

引用 5 楼 u012142460 的回复:

[quote=引用 1 楼 wangfan027 的回复:] 以前看过MODBUS协议不过忘的差不多了,就是该帧的字节和,似乎是不算校验. 看你那个图明显是不算地址,功能,BYTE COUNT,校验(ERROR CHECK)的字节数.

看见两种解释，但都看不懂 [/quote] 哪里看不懂了，modbus 有2种格式 - rtu 和 ascii

[贝隆]

你这是和台达的变频器通信吧？

[dceacho]

我发现楼上几位的头像都是猫

[dceacho]

以7楼的图为例 ":" ADDRESS 01 ADDRH ADDRL NUMH NUML LRC 0X0D 0X0A ADDRH:所读寄存器的起始地址高 ADDRL:所读寄存器的起始地址低 NUMH: 需要读的个数高,看后面解释应该是要读线圈状态,一个线圈状态对应一位 NUML:需要读的线圈个数低 比如说你要读12个线圈的状态,NUMH应为0,NUML为0x12 但因为一个线圈状态只有一位,所以下位机返回时需要发"2个字节"才能把状态全部发完,于是才有了后面的BYTECOUNT=NUM/8+1.如果只读8个线圈,只需要一个字节所以会是BYTECOUNT=NUM/8

[zhxianbin]

BYTE COUNT 就是数据的自己数，图中 No. of Registers 为 3，所以 3*2 = 6

[zhxianbin]

BYTE COUNT 就是数据的字节数，图中 No. of Registers 为 3，所以 3*2 = 6

[zhxianbin]

引用 12 楼 u012142460 的回复:

[quote=引用 6 楼 zhxianbin 的回复:] [quote=引用 4 楼 u012142460 的回复:] [quote=引用 2 楼 zhxianbin 的回复:] BYTE COUNT 就是数据的自己数，图中 No. of Registers 为 3，所以 3*2 = 6

这么简单？？？？ 那这个呢 [/quote] 这个解释得够清楚了啊， 37位，取 8 的整数倍 40，五个字节[/quote] 小弟刚接触这个 一完全新手 那这个呢 这个是写错了吗？那个Point hi 和 points lo 是不是应该是register[/quote] 这个文档里 寄存器数量 和 线圈数量 都是用 英文 No. of Points 表示的，读寄存器时，对应的字节数为 No. of Points * 2 ， 读线圈时，对应的字节数为 （No. of Points向上取8的整数倍）/8

[贝隆]

引用 9 楼 wangfan027 的回复:

我发现楼上几位的头像都是猫

我发现你的头像是老鼠！嘿嘿

[念念有余]

引用 6 楼 zhxianbin 的回复:

[quote=引用 4 楼 u012142460 的回复:]
[quote=引用 2 楼 zhxianbin 的回复:]
BYTE COUNT 就是数据的自己数，图中 No. of Registers 为 3，所以 3*2 = 6

这么简单？？？？
那这个呢
[/quote]

这个解释得够清楚了啊， 37位，取 8 的整数倍 40，五个字节[/quote]
小弟刚接触这个 一完全新手
那这个呢

这个是写错了吗？那个Point hi 和 points lo 是不是应该是register
