存储器与CPU的连接问题

c380945617 2013-11-11 07:42:22

第一个题的主存地址分配空间为：
6000H 到 67FFH为系统程序区
6800H 到 6BFFH为用户程序区

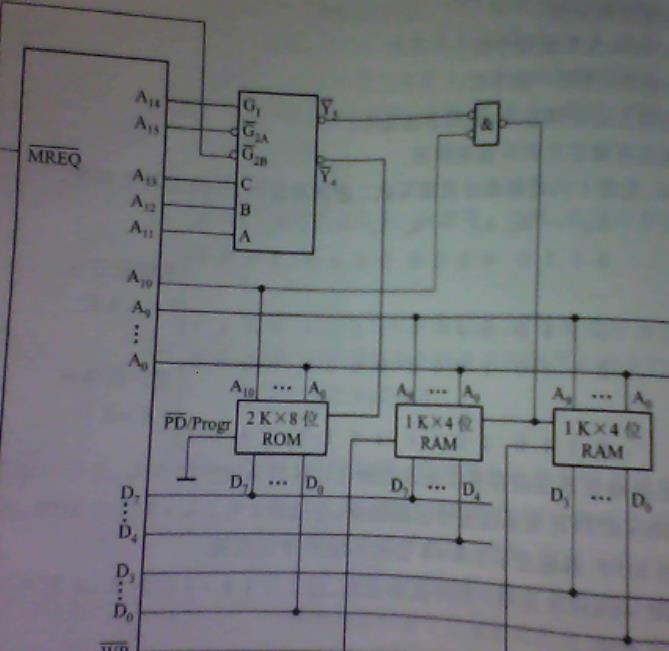

如图为连接电路：

第二个题中存储分配情况为：
最小8k地址为系统程序区，与其相邻的16k为用户程序区。
最大4k地址空间为系统程序工作区

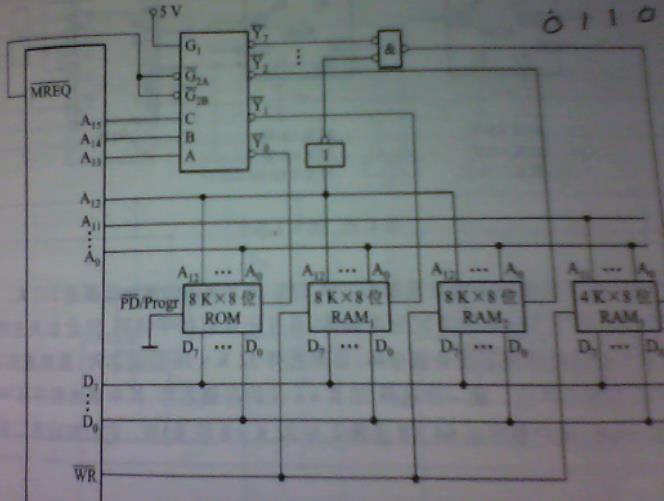

如图为连接电路：

这两个题中的与非门能否省略啊？如一中：将Y5直接接到两片RAM上可否？
二中将Y7直接接到RAM3上可否？

很困扰，，感谢大神指点
