MAX3485电路图问题

[风露清愁06]

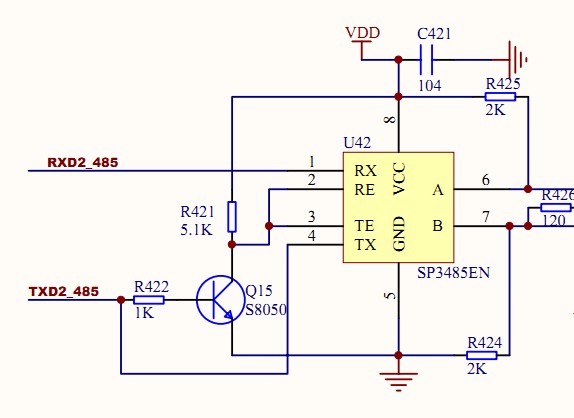

如图所示电路图

我看了芯片手册，但对2、3脚的引出有个疑问，这两个脚是用来控制发送接收使能的，2脚为低，接收使能，3脚为高发送使能，如果把2、3脚连到一起单独引到一个端口我能理解，可以通过该端口控制接收发送，但上图为什么引到了三极管的集电极，这个三极管好像是一个开关三极管，NPN型的，当基极为高是，集电极和发射极导通，把2、3脚同时拉低了，但基极的电平是来自发送管脚，为什么可以这样控制？用来发送数据的管脚为什么可以用来做控制管脚？请大神释疑！

[wudianjun2001]

这样可以省掉一个控制脚。TXD平时为高，三极管一直导通，RXD处于接收状态。发送数据时，TXD的相应位为低时，三极管截止，转为发送状态，就把TXD的相应位低电平发出去了

[风露清愁06]

引用 1 楼 wudianjun2001 的回复:

这样可以省掉一个控制脚。TXD平时为高，三极管一直导通，RXD处于接收状态。发送数据时，TXD的相应位为低时，三极管截止，转为发送状态，就把TXD的相应位低电平发出去了

谢谢，你的意思我大概懂了，但还有一个疑问，低电平是可以正常发出去，但发送高电平时，发送使能就被禁止了，是不是这个时候芯片会认为发送禁止时，发送管脚的信号就是高电平？
