Android画布(Canvas)之--- 圆环，利用Path切除一个扇形，形成一段圆弧效果

dxpfigo 2014-03-29 11:54:21
话不多说，情况是这样：ApiDemo大家都熟吧，其中Sweep这个demo大家一定也都看过，即利用SweepGradient这个Shader使圆随着弧度的变换有个渐进色的效果。

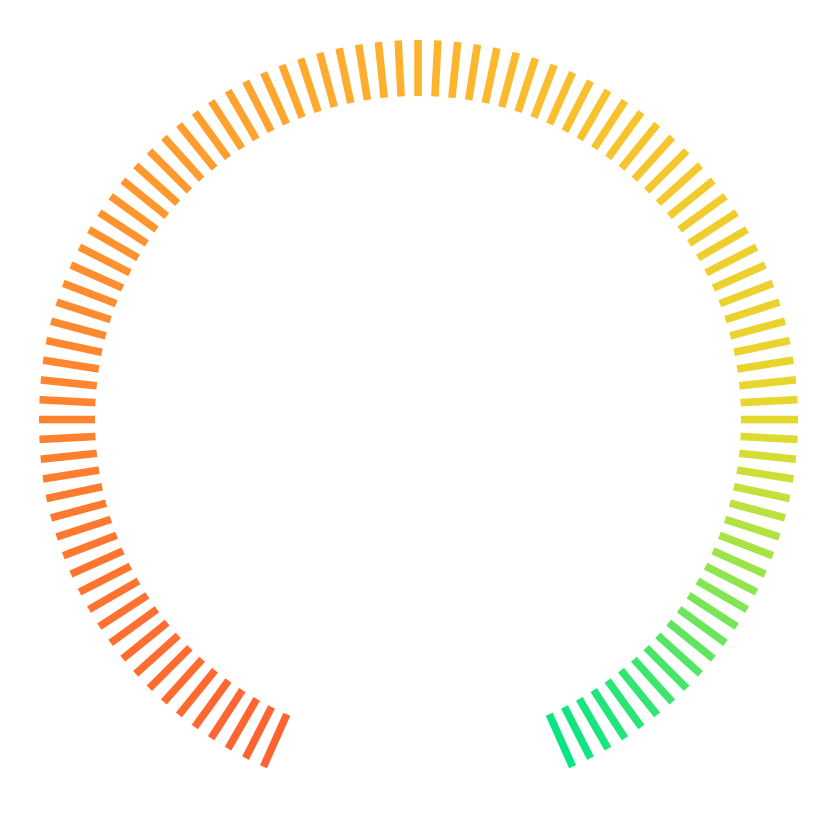

现在我有个想法，即想实现类似于下图中的效果



描述一下我的效果吧：
1. 缺口的圆环；
2. 圆环颜色渐进(颜色配比在下面代码中还未给出，不影响代码分析)；
3. 圆环的刻度(即虚线)稳定；

首先需要强调的是，大家的答案里面千万别给canvas.drawArc()这个答案，这个答案不符合我的需求，因为不同的弧度画出的圆环，其刻度是会随意移动的；

再说说我的思路：即在从圆环的圆心利用画布类的canvas方法ClipPath方法截取我想要去掉的这段弧度所在的画布
然后再在剩余的画布上画圆形，那么自然截取的图为我上图中想要达到的效果了。

值得大家注意的是：下面这段代码中，当不给画笔设置SweepGradient属性时，是能够达到圆弧效果，但是这样的话，颜色又不符合上述要求了。





public class MainActivity extends Activity {



    private ImageView mScanImage;

    private ImageView mSecondImage;



    @Override

    protected void onCreate(Bundle savedInstanceState) {

        super.onCreate(savedInstanceState);

        setContentView(new SampleView(this));

    }



    private static class SampleView extends View {

        private Paint mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);

        private float mRotate;

        private Matrix mMatrix = new Matrix();

        private Shader mShader;

        private boolean mDoTiming;



        public SampleView(Context context) {

            super(context);

            setFocusable(true);

            setFocusableInTouchMode(true);



            float x = 160;

            float y = 100;

            mShader = new SweepGradient(x, y, new int[] { Color.GREEN,

                                                  Color.RED,

                                                  Color.BLUE,

                                                  Color.GREEN }, null);

            mPaint.setShader(mShader);

            mPaint.setStyle(Style.STROKE);

            PathEffect effect = new DashPathEffect(new float[] { 5, 8, 5, 8}, 1);

            mPaint.setPathEffect(effect);

            mPaint.setStrokeWidth(10);[/color]

        }



        @Override protected void onDraw(Canvas canvas) {

            Paint paint = mPaint;

            float x = 160;

            float y = 100;



            canvas.drawColor(Color.WHITE);



            mMatrix.setRotate(mRotate, x, y);

            mShader.setLocalMatrix(mMatrix);

            mRotate += 3;

            if (mRotate >= 360) {

                mRotate = 0;

            }

            invalidate();



            if (mDoTiming) {

                long now = System.currentTimeMillis();

                for (int i = 0; i < 20; i++) {

                    canvas.drawCircle(x, y, 80, paint);

                }

                now = System.currentTimeMillis() - now;

                android.util.Log.d("skia", "sweep ms = " + (now/20.));

            }

            else {

                RectF rect = new RectF(x - 80, y - 80, x + 80, y + 80);

                Paint paintRect = new Paint();

                paintRect.setColor(Color.RED);

                paintRect.setStyle(Style.STROKE);

                canvas.drawRect(rect, paintRect);

                Path path = new Path();

                path.addArc(rect, 60, 60);

                canvas.clipPath(path);

                //canvas.clipPath(path，Op.XOR);

                canvas.drawCircle(x, y, 80, paint);

            }

        }

    }

}


这是我的代码,感觉思路是没错的，因为单独画带刻度圆弧或者单画带颜色渐进的圆都是能实现的。可是加上渐进效果，同时clipPath的时候出现了问题;

代码中31-34行以及61-69行为我自己在apidemo中sweep这个例子上新增的代码，可是最后实现的效果却是下面这样：

或者这样：


急求各路大神大仙帮忙解答；或者有更好的方案也望不吝赐教...

高分相送！
...全文
26633 8 打赏 收藏 转发到动态 举报
AI 作业
写回复
用AI写文章
8 条回复
切换为时间正序
请发表友善的回复…
发表回复
农民工刘小二 2016-09-20
  • 打赏
  • 举报
 回复
for (int i = 0; i < 100; i++) { paint.setARGB(100, (int)(255 - 2.5 * i), (int)(2.5 * i), 0); canvas.rotate(3, x, y); canvas.drawRect(580, 295, 600, 305, paint); }
gloryhero 2016-01-29
  • 打赏
  • 举报
 回复
canvas.clipPath(path, Region.Op.UNION);
一直在改变_韩 2015-11-16
  • 打赏
  • 举报
 回复
~\(≧▽≦)/~赞赞赞！！！！！！
nowave1024 2015-09-15
  • 打赏
  • 举报
 回复
package com.example.abcd;
import android.annotation.SuppressLint;
import android.app.Activity;
import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.DashPathEffect;
import android.graphics.Matrix;
import android.graphics.Paint;
import android.graphics.Paint.Style;
import android.graphics.Path;
import android.graphics.PathEffect;
import android.graphics.RectF;
import android.graphics.Shader;
import android.graphics.SweepGradient;
import android.os.Bundle;
import android.view.View;

public class MyActivity extends Activity{
	    @Override
	    protected void onCreate(Bundle savedInstanceState) {
	        super.onCreate(savedInstanceState);
	        setContentView(new SampleView(this));
	    }

	    @SuppressLint("DrawAllocation")
		private static class SampleView extends View {
	        private Paint mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
	        private float mRotate;
	        private Matrix mMatrix = new Matrix();
	        private Shader mShader;

	        public SampleView(Context context) {
	            super(context);
	            setFocusable(true);
	            setFocusableInTouchMode(true);
	            float x = 160;
	            float y = 100;
	            mShader = new SweepGradient(x, y, new int[] {0xFF09F68C,
	                                                  0xFFB0F44B,
	                                                  0xFFE8DD30,
	                                                  0xFFF1CA2E,
	                                                  0xFFFF902F,
	                                                  0xFFFF6433}, null);
	            mPaint.setShader(mShader);
	            mPaint.setStyle(Style.STROKE);
	            PathEffect effect = new DashPathEffect(new float[] { 2, 3, 2,3}, 1);
	            mPaint.setPathEffect(effect);
	            mPaint.setStrokeWidth(40);
	        }
	        public void getArc(Canvas canvas,float o_x,float o_y,float r,
	        		float startangel,float endangel,Paint paint){
	        	RectF rect = new RectF(o_x - r, o_y - r, o_x + r, o_y + r);
	        	Path path = new Path();
                path.moveTo(o_x,o_y);
                path.lineTo((float)(o_x+r*Math.cos(startangel*Math.PI/180))
                		  , (float)(o_y+r*Math.sin(startangel*Math.PI/180)));
                path.lineTo((float)(o_x+r*Math.cos(endangel*Math.PI/180))
                		  , (float)(o_y+r*Math.sin(endangel*Math.PI/180)));
                path.addArc(rect, startangel, endangel-startangel);
                canvas.clipPath(path);
                canvas.drawCircle(o_x, o_y, r, paint);
	        }
	        @Override
	        protected void onDraw(Canvas canvas) {
	            Paint paint = mPaint;
	            float x = 160;
	            float y = 100;

	            canvas.drawColor(Color.WHITE);

	            mMatrix.setRotate(mRotate, x, y);
	            mShader.setLocalMatrix(mMatrix);
	            mRotate += 3;
	            if (mRotate >= 360) {
	                mRotate = 0;
	            }
	            invalidate();
	            getArc(canvas,x,y,80,135,405,paint);
	        }
	    }
}
nowave1024 2015-09-15
  • 打赏
  • 举报
 回复
package com.example.abcd;

import android.annotation.SuppressLint;

import android.app.Activity;

import android.content.Context;

import android.graphics.Canvas;

import android.graphics.Color;

import android.graphics.DashPathEffect;

import android.graphics.Matrix;

import android.graphics.Paint;

import android.graphics.Paint.Style;

import android.graphics.Path;

import android.graphics.PathEffect;

import android.graphics.RectF;

import android.graphics.Shader;

import android.graphics.SweepGradient;

import android.os.Bundle;

import android.view.View;

import android.widget.ImageView;



public class MyActivity extends Activity{

		private ImageView mScanImage;

	    private ImageView mSecondImage;



	    @Override

	    protected void onCreate(Bundle savedInstanceState) {

	        super.onCreate(savedInstanceState);

	        setContentView(new SampleView(this));

	    }



	    @SuppressLint("DrawAllocation")

		private static class SampleView extends View {

	        private Paint mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);

	        private float mRotate;

	        private Matrix mMatrix = new Matrix();

	        private Shader mShader;

	        private boolean mDoTiming;



	        public SampleView(Context context) {

	            super(context);

	            setFocusable(true);

	            setFocusableInTouchMode(true);

	            mDoTiming = false;

	            float x = 160;

	            float y = 100;

	            mShader = new SweepGradient(x, y, new int[] {0xFF09F68C,

	                                                  0xFFB0F44B,

	                                                  0xFFE8DD30,

	                                                  0xFFF1CA2E,

	                                                  0xFFFF902F,

	                                                  0xFFFF6433}, null);

	            mPaint.setShader(mShader);

	            mPaint.setStyle(Style.STROKE);

	            PathEffect effect = new DashPathEffect(new float[] { 2, 3, 2,3}, 1);

	            mPaint.setPathEffect(effect);

	            mPaint.setStrokeWidth(40);

	        }

	        public void getArc(Canvas canvas,float o_x,float o_y,float r,

	        		float startangel,float endangel,Paint paint){

	        	RectF rect = new RectF(o_x - r, o_y - r, o_x + r, o_y + r);

	        	Path path = new Path();

                path.moveTo(o_x,o_y);

                path.lineTo((float)(o_x+r*Math.cos(startangel*Math.PI/180))

                		  , (float)(o_y+r*Math.sin(startangel*Math.PI/180)));

                path.lineTo((float)(o_x+r*Math.cos(endangel*Math.PI/180))

                		  , (float)(o_y+r*Math.sin(endangel*Math.PI/180)));

                path.addArc(rect, startangel, endangel-startangel);

                canvas.clipPath(path);

                canvas.drawCircle(o_x, o_y, 80, paint);

	        }

	        @Override

	        protected void onDraw(Canvas canvas) {

	            Paint paint = mPaint;

	            float x = 160;

	            float y = 100;



	            canvas.drawColor(Color.WHITE);



	            mMatrix.setRotate(mRotate, x, y);

	            mShader.setLocalMatrix(mMatrix);

	            mRotate += 3;

	            if (mRotate >= 360) {

	                mRotate = 0;

	            }

	            invalidate();

	            getArc(canvas,x,y,80,135,405,paint);

	        }

	    }

}

一只大黄鱼 2015-08-26
  • 打赏
  • 举报
 回复
大神搞定了没？我也在写类似这个的，求分享
米土木木 2015-05-14
  • 打赏
  • 举报
 回复
兄弟，这个问题解决了没，我也遇到了楼主一样的问题，解决了可否告知下，谢谢
dxpfigo 2014-03-30
  • 打赏
  • 举报
 回复
自己顶...
