为什么树形控件(treeview)自绘不成功？问题出在哪儿？

screen12 2014-05-19 10:07:41
我有一个树形控件，希望有的项目颜色以灰色显示，于是不得不采用自绘的方式，代码如下：

case NM_CUSTOMDRAW:

			pcd = (NMCUSTOMDRAW*)lParam;

			if(wParam == IDC_TREE1)

			{

				ptvcd = (NMTVCUSTOMDRAW*)lParam;

				if(ptvcd->nmcd.dwDrawStage == CDDS_PREPAINT)

				{

					return CDRF_NOTIFYITEMDRAW;     //多次进入该循环

				}

				else if(ptvcd->nmcd.dwDrawStage == CDDS_ITEMPREPAINT)

				{

					newfont = (HFONT)GetStockObject(ANSI_FIXED_FONT);    //从不进入该循环

					SelectObject(ptvcd->nmcd.hdc, newfont);

					ptvcd->clrText = RGB(255, 0, 0);

					ptvcd->clrTextBk = RGB(0, 150, 50);

					return CDRF_NEWFONT;

				}

			}

			return FALSE;

		default:

			return FALSE;


可是结果发现，树形控件并未象我希望的那样改变字体颜色和背景色。而是显示和标准树形控件一样。

经调试，发现程序多次进入上面一个分支(if)（在代码中标出），却从未进入下面真正进行自绘的分支(else if)（也在代码中标出）。

请问问题出在哪儿？
...全文
315 18 打赏 收藏 转发到动态 举报
AI 作业
写回复
用AI写文章
18 条回复
切换为时间正序
请发表友善的回复…
发表回复
向立天 2014-06-21
  • 打赏
  • 举报
 回复
您好 我是本版版主 此帖已多日无人关注 请您及时结帖 如您认为问题没有解决可按无满意结帖处理 另外本版设置了疑难问题汇总帖 并已在版面置顶 相关规定其帖子中有说明 您可以根据规定提交您帖子的链接 如您目前不想结帖只需回帖说明 我们会删除此结帖通知 见此回复三日内无回应 我们将强制结帖 相关规定详见界面界面版关于版主结帖工作的具体办法
schlafenhamster 2014-05-21
  • 打赏
  • 举报
 回复
看图 好像 Style 与 标准tree 差 不 少。 是不是 style 有 问题， 引起的 ？ 先 按 标准 style 搞 试试。
screen12 2014-05-21
  • 打赏
  • 举报
 回复
我的程序中，在左边树形控件中点击某一个项目，右边会显示出相应的图形。但是我希望做到这样：就是有图片的选项以正常状态显示，没有图片的选项以灰色显示，这样可以一目了然的看出哪些有图片，哪些没有，可以作对应的导入。 其实我只希望某些项目“灰化”显示而已，没有过多的要求，然后这一要求好象只能用自绘的方式。
screen12 2014-05-21
  • 打赏
  • 举报
 回复

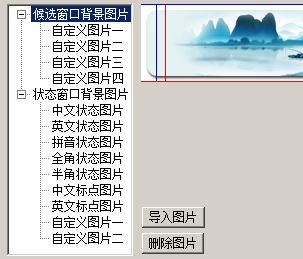

已经插入Item了，这是我的效果图：

schlafenhamster 2014-05-21
  • 打赏
  • 举报
 回复
pcd = (NMCUSTOMDRAW*)lParam; if( pcd ->code == IDC_TREE1)
screen12 2014-05-21
  • 打赏
  • 举报
 回复
引用 15 楼 schlafenhamster 的回复:
看图 好像 Style 与 标准tree 差 不 少。
是不是 style 有 问题， 引起的 ？
先 按 标准 style 搞 试试。

这个不是新风格，只是我取消了连线，并在每个项目前面加了一个图片，以便把它们分组而已。

我取消了这些图片，并把连线加上，结果还是一样，没有显示出我需要的效果，并且调试时，永远进入if(ptvcd->nmcd.dwDrawStage == CDDS_PREPAINT)这个分支里。

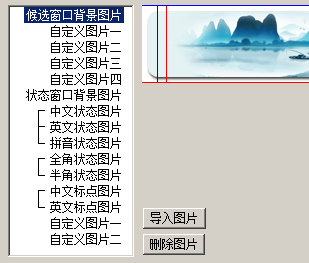

修改后的控件如下：



谢谢你的帮助，这个问题有点奇怪，看来暂时难以索解。先放下，忙程序中别的部分，有时候过一段时间再回来，说不定找到问题所在了。
schlafenhamster 2014-05-20
  • 打赏
  • 举报
 回复
"我的是SDK方式" 晚上 我 再 查查。
screen12 2014-05-20
  • 打赏
  • 举报
 回复
回楼上，我仔细看了其中一段： if (pLVCD->nmcd.dwDrawStage == CDDS_PREPAINT) { *pResult = CDRF_NOTIFYITEMDRAW; } 我也确实这样做了，我程序中的代码是（我的是SDK方式）： if(ptvcd->nmcd.dwDrawStage == CDDS_PREPAINT) { return CDRF_NOTIFYITEMDRAW; } 和你给出的代码是一样的。我调试了一下，程序每次进入，都是：ptvcd->nmcd.dwDrawStage == CDDS_PREPAINT，没有别的数值，所以别的分支的返回值没有用。 但这个分支，我确实让它的返回值和代码中的一样了。可是从道理上讲，它应该发送ptvcd->nmcd.dwDrawStage等于别的值的消息，可是却总是收不到。
schlafenhamster 2014-05-20
  • 打赏
  • 举报
 回复

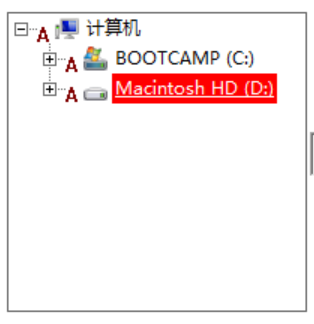

schlafenhamster 2014-05-20
  • 打赏
  • 举报
 回复
插入Item 没有 ?
screen12 2014-05-20
  • 打赏
  • 举报
 回复
我按照你的代码修改了一下，还是没用。我的代码修改如下：


		case NM_CUSTOMDRAW:

			pcd = (NMCUSTOMDRAW*)lParam;

			if(wParam == IDC_TREE1)

			{

				ptvcd = (NMTVCUSTOMDRAW*)lParam;

        if((ptvcd->nmcd.dwDrawStage & CDDS_ITEM) && (ptvcd->nmcd.uItemState & CDIS_HOT))//CDIS_SELECTED))

				{

					SetTextColor(ptvcd->nmcd.hdc, RGB(255,255,255));//white

					SetBkColor(ptvcd->nmcd.hdc, RGB(255,0,0));

          return CDRF_NOTIFYITEMDRAW;

				}

				else

				{

					SetTextColor(ptvcd->nmcd.hdc, GetSysColor(COLOR_WINDOWTEXT));

					SetBkColor(ptvcd->nmcd.hdc, GetSysColor(COLOR_WINDOW));

					return CDRF_NOTIFYITEMDRAW;

				}

				return CDRF_DODEFAULT;

			}

			return CDRF_DODEFAULT;

		default:

			return FALSE;

		}

		return FALSE;


基本上和你的代码一致了，可是我发现，仍然和以前一样，树形控件没有按照我的设想改变字体颜色。调试发现：每次进入NM_CUSTOMDRAW以后，其ptvcd->nmcd.dwDrawStage的值总是1，也就是说，它总是进入下面的else分支。从不进入上面的分支。

不知道是怎么回事。
schlafenhamster 2014-05-20
  • 打赏
  • 举报
 回复
找到了

LRESULT TreeViewNotify (HWND hWnd, LPARAM lParam)
{
	char prompt[80];
	LPNMHDR lpnmh = (LPNMHDR) lParam; // Contains data from a notification
	switch (lpnmh->code)
	{
	case NM_CLICK:
		sprintf(prompt,"Ctrl ID %d \r\n",lpnmh->idFrom);
		OutputDebugString(prompt);
		break;
	case NM_DBLCLK:
		OutputDebugString("NM_DBLCLK\n");
		break;
	case NM_RETURN://??
		OutputDebugString("NM_RETURN\n");
		break;
	case NM_RCLICK:
		OutputDebugString("NM_RCLICK\n");
		break;
	case NM_RDBLCLK://??
		OutputDebugString("NM_RDBLCLK\n");
		break;
	case NM_SETFOCUS:
//		OutputDebugString("NM_SETFOCUS\n");
		break;
	case NM_KILLFOCUS:
//		OutputDebugString("NM_KILLFOCUS\n");
		break;
	case NM_HOVER:// ??
		OutputDebugString("NM_HOVER\n");
		break;
	case NM_CUSTOMDRAW:
//		OutputDebugString("NM_CUSTOMDRAW\n");
		break;
	case TVN_SELCHANGED:
		OutputDebugString("TVN_SELCHANGED\n");
		break;
	}
//	if(GetFocus() != m_hTreeView) return 0;
//
	if(lpnmh->code==NM_CUSTOMDRAW)
	{//
		LPNMTVCUSTOMDRAW pDraw=(LPNMTVCUSTOMDRAW)lParam;
		DWORD dwDrawStage=pDraw->nmcd.dwDrawStage;
		UINT  uItemState =pDraw->nmcd.uItemState;
		HDC   hdc=pDraw->nmcd.hdc;
		//RECT rc;
		//HTREEITEM hItem=(HTREEITEM) pDraw->nmcd.dwItemSpec;
		//TreeView_GetItemRect(m_hTreeView,hItem,&rc,TRUE);
		//HBRUSH brsh=0; // 0x00010000                    0x0001
		//char txt[260];
		//TVITEM tvi;
		if((dwDrawStage & CDDS_ITEM) && (uItemState & CDIS_HOT))//CDIS_SELECTED))
		{//
			//brsh=CreateSolidBrush(RGB(255,0,0));//red
			//FillRect(hdc,&rc,brsh);
			//DeleteObject(brsh);
			//set colors
			SetTextColor(hdc,RGB(255,255,255));//white
			SetBkColor(hdc,RGB(255,0,0));
			//
			//memset(txt,0,sizeof(txt));
			//tvi.mask= TVIF_HANDLE | TVIF_TEXT;
			//tvi.hItem=hItem;
			//tvi.pszText=txt;
			//tvi.cchTextMax=sizeof(txt);
			//TreeView_GetItem(m_hTreeView,&tvi);
			//TextOut(hdc,rc.left+2,rc.top+2,txt,strlen(txt));//not sizeof(txt) !
			//????
			//OutputDebugString(txt);
			//OutputDebugString("\n");
			return CDRF_NOTIFYITEMDRAW;// | CDRF_SKIPDEFAULT);
		}
		else
		{// without these ,1st blue !
			SetTextColor(hdc,GetSysColor(COLOR_WINDOWTEXT));
			SetBkColor(hdc,GetSysColor(COLOR_WINDOW));
			//
			return CDRF_NOTIFYITEMDRAW;
		}
	}
	return 0;
}
/*
      ptvcd=(NMTVCUSTOMDRAW*)lParam;
      if(ptvcd->nmcd.dwDrawStage==CDDS_PREPAINT)//Before the painting cycle begins
      {
       //the control will send NM_CUSTOMDRAW notification messages to the parent,before and after drawing items
       return CDRF_NOTIFYITEMDRAW;
      }
      if(ptvcd->nmcd.dwDrawStage==CDDS_ITEMPREPAINT)//Before an item is drawn
      {
       newfont=(HFONT)GetStockObject(ANSI_FIXED_FONT);
       SelectObject(ptvcd->nmcd.hdc,newfont);
       ptvcd->clrText=RGB(255,0,0);
       ptvcd->clrTextBk=RGB(0,150,50);
       return CDRF_NEWFONT;
      }


*/
// WndProc 里： LRESULT APIENTRY WndProc(HWND hwnd,UINT message,WPARAM wParam,LPARAM lParam) ......... case WM_NOTIFY: if(wParam==IDC_LISTVIEW) { return (ListViewCustomDraw(m_hListView, lParam)); } else if (wParam==IDC_TREEVIEW) { //OutputDebugString("WM_NOTIFY parant\n"); return (TreeViewNotify(hwnd, lParam)); } else if(wParam==IDC_PICK) { PickerNotify(m_hPick, lParam); } break;
screen12 2014-05-19
  • 打赏
  • 举报
 回复
引用 2 楼 lis2012 的回复:
http://bbs.csdn.net/topics/330111099
这个文章我仔细看了一下，找不到我需要的答案。
lis2012 2014-05-19
  • 打赏
  • 举报
 回复
http://bbs.csdn.net/topics/330111099
screen12 2014-05-19
  • 打赏
  • 举报
 回复
我数了一下，发现程序进入case NM_CUSTOMDRAW:一共１２次，均从if(ptvcd->nmcd.dwDrawStage == CDDS_PREPAINT)这个分支走。真不知是哪里出了问题了。
schlafenhamster 2014-05-19
  • 打赏
  • 举报
 回复
给个list的tree 没找到:

// OnCustomDraw
void CXListCtrl::OnCustomDraw(NMHDR* pNMHDR, LRESULT* pResult)
{
	NMLVCUSTOMDRAW* pLVCD = reinterpret_cast<NMLVCUSTOMDRAW*>(pNMHDR);

	// Take the default processing unless we set this to something else below.
	*pResult = CDRF_DODEFAULT;

	// First thing - check the draw stage. If it's the control's prepaint
	// stage, then tell Windows we want messages for every item.

	if (pLVCD->nmcd.dwDrawStage == CDDS_PREPAINT)
	{
		*pResult = CDRF_NOTIFYITEMDRAW;
	}
	else if (pLVCD->nmcd.dwDrawStage == CDDS_ITEMPREPAINT)
	{
		// This is the notification message for an item.  We'll request
		// notifications before each subitem's prepaint stage.

		*pResult = CDRF_NOTIFYSUBITEMDRAW;
	}
	else if (pLVCD->nmcd.dwDrawStage == (CDDS_ITEMPREPAINT | CDDS_SUBITEM))
	{
		// This is the prepaint stage for a subitem. Here's where we set the
		// item's text and background colors. Our return value will tell
		// Windows to draw the subitem itself, but it will use the new colors
		// we set here.

		int nItem = static_cast<int> (pLVCD->nmcd.dwItemSpec);
		int nSubItem = pLVCD->iSubItem;

		XLISTCTRLDATA *pXLCD = (XLISTCTRLDATA *) pLVCD->nmcd.lItemlParam;
		ASSERT(pXLCD);

		COLORREF crText  = m_crWindowText;
		COLORREF crBkgnd = m_crWindow;

		if (pXLCD)
		{
			crText  = pXLCD[nSubItem].crText;
			crBkgnd = pXLCD[nSubItem].crBackground;

			if (!pXLCD[0].bEnabled)
				crText = m_crGrayText;
		}

		// store the colors back in the NMLVCUSTOMDRAW struct
		pLVCD->clrText = crText;
		pLVCD->clrTextBk = crBkgnd;

		CDC* pDC = CDC::FromHandle(pLVCD->nmcd.hdc);
		CRect rect;
		GetSubItemRect(nItem, nSubItem, LVIR_BOUNDS, rect);

		if (pXLCD && (pXLCD[nSubItem].bShowProgress))
		{
			DrawProgress(nItem, nSubItem, pDC, crText, crBkgnd, rect, pXLCD);

			*pResult = CDRF_SKIPDEFAULT;	// We've painted everything.
		}
#ifndef DO_NOT_INCLUDE_XCOMBOLIST
		else if (pXLCD && (pXLCD[nSubItem].bCombo))
		{
			if (GetItemState(nItem, LVIS_SELECTED))
				DrawComboBox(nItem, nSubItem, pDC, crText, crBkgnd, rect, pXLCD);
			else
				DrawText(nItem, nSubItem, pDC, crText, crBkgnd, rect, pXLCD);

			*pResult = CDRF_SKIPDEFAULT;	// We've painted everything.
		}
#endif
		else if (pXLCD && (pXLCD[nSubItem].nCheckedState != -1))
		{
			DrawCheckbox(nItem, nSubItem, pDC, crText, crBkgnd, rect, pXLCD);

			*pResult = CDRF_SKIPDEFAULT;	// We've painted everything.
		}
		else
		{
			rect.left += DrawImage(nItem, nSubItem, pDC, crText, crBkgnd, rect, pXLCD);

			DrawText(nItem, nSubItem, pDC, crText, crBkgnd, rect, pXLCD);

			*pResult = CDRF_SKIPDEFAULT;	// We've painted everything.
		}
	}
}
tree 的 意思差不多. 主要是CDRF 要对.
screen12 2014-05-19
  • 打赏
  • 举报
 回复
引用 4 楼 schlafenhamster 的回复:
return FALSE; 改 return CDRF_DEFAULT;
两个都改了，还是不行。还是显示一个正常的树形控件而没有按照我的自绘要求来改变。并且调试的时候，if(ptvcd->nmcd.dwDrawStage == CDDS_ITEMPREPAINT)这个分支从未进入过。
schlafenhamster 2014-05-19
  • 打赏
  • 举报
 回复
return FALSE; 改 return CDRF_DEFAULT;
