lulipeng_cpp 2014-08-21 08:30:26
用2803集成电路驱动继电器，继电器一端接到2803的输出，另一端接+12V，2803的公共端接到+24V，继电器跳转的时候，单片机会复位，甚至烧掉，请问是什么原因啊？
...全文
1133 21 打赏 收藏 转发到动态 举报
AI 作业
写回复
用AI写文章
21 条回复
切换为时间正序
请发表友善的回复…
发表回复
lt1577756629 2014-08-25
  • 打赏
  • 举报
 回复
12V电压太大了吧
movsd 2014-08-21
  • 打赏
  • 举报
 回复
电机加续流二极管

LM358做比较器没有问题，gestureX正常的电压范围是多少，我看你接了一个上拉电阻，会不会gestureX电压高了反过来拉高5V电压
lulipeng_cpp 2014-08-21
  • 打赏
  • 举报
 回复
电机要怎么加续流二极管啊？

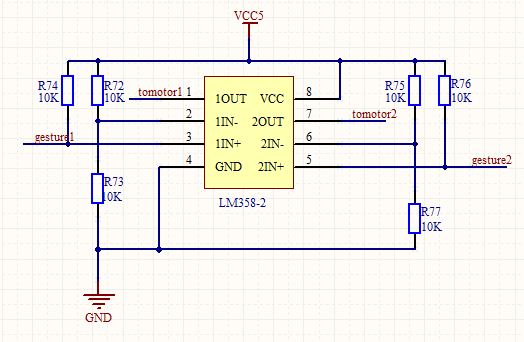

电机反馈的电路，gestureX接电机反馈线，tomotorX接到单片机，信号经过LM358处理了
movsd 2014-08-21
  • 打赏
  • 举报
 回复
电机也应该加续流二极管，另外没看到反馈线到单片机那部分电路
lulipeng_cpp 2014-08-21
  • 打赏
  • 举报
 回复
引用 5 楼 movsd 的回复:
可以上图吗?
已传图了
lulipeng_cpp 2014-08-21
  • 打赏
  • 举报
 回复
引用 5 楼 movsd 的回复:
可以上图吗?
movsd 2014-08-21
  • 打赏
  • 举报
 回复
可以上图吗?
lulipeng_cpp 2014-08-21
  • 打赏
  • 举报
 回复
引用 3 楼 movsd 的回复:
可以外接继流二极管，看你用的哪种二极管，要用快恢复的，另外，继电器不带负载是否也会有这现象
继电器不带负载没有这种现象。2803原本公共端是接在24V上的，我已经断开了，现在悬空。外接的二极管是LN4007。用继电器控制的拉杆电机，断开2803的公共端之后，测试，无论接不接负载，程序运行都正常，单片机无跑飞也无烧毁的现象。可是一旦接上拉杆电机的反馈线（反馈线是平时是断开的的，只要电机转动一圈，反馈线闭合一次。用来测电机转动圈数），此时单片机就会复位，烧掉了！确定不了问题在哪啊？
movsd 2014-08-21
  • 打赏
  • 举报
 回复
可以外接继流二极管，看你用的哪种二极管，要用快恢复的，另外，继电器不带负载是否也会有这现象
lulipeng_cpp 2014-08-21
  • 打赏
  • 举报
 回复
引用 1 楼 movsd 的回复:
公共端应该接+12V
接到+24V有什么影响呢？继电器已经外接了续流二极管了。另外，公共端悬空可以吗？
movsd 2014-08-21
  • 打赏
  • 举报
 回复
公共端应该接+12V
lulipeng_cpp 2014-08-21
  • 打赏
  • 举报
 回复
引用 19 楼 huayuliang 的回复:
就是说，反馈线就是个开关？ 既然是开关量，干嘛还用LM358来做电压比较？ 光耦隔离就是了。。
反馈线是个开关量，358就是为了保护单片机，防止出现什么信号干扰。光耦隔离用什么芯片来做？
哈啤猫 2014-08-21
  • 打赏
  • 举报
 回复
就是说，反馈线就是个开关？ 既然是开关量，干嘛还用LM358来做电压比较？ 光耦隔离就是了。。
movsd 2014-08-21
  • 打赏
  • 举报
 回复
QQ 407072827
movsd 2014-08-21
  • 打赏
  • 举报
 回复
引用 14 楼 Lulipeng_cpp 的回复:
[quote=引用 10 楼 movsd 的回复:] 电机加续流二极管 LM358做比较器没有问题，gestureX正常的电压范围是多少，我看你接了一个上拉电阻，会不会gestureX电压高了反过来拉高5V电压
电机的续流二极管为什么要这样接啊？？？[/quote] 二极管反并在电机两端，正转或反转时，都只有一个二极管起作用
lulipeng_cpp 2014-08-21
  • 打赏
  • 举报
 回复
引用 15 楼 movsd 的回复:
单片机复位是在继电器吸合的瞬间还是反馈线信号触发的瞬间？如果是反馈线触发引起的，你可以试试用光耦隔离一下反馈线信号，看看问题是否还存在，比较怀疑反馈线串入了其他信号
反馈线不在的时候，的确是不在出现问题了！反馈线加上就会复位和烧单片机。关键是那个反馈线电压就在0-5V啊。也不太懂。能不能加下你QQ，帮我解答下啊？
movsd 2014-08-21
  • 打赏
  • 举报
 回复
单片机复位是在继电器吸合的瞬间还是反馈线信号触发的瞬间？如果是反馈线触发引起的，你可以试试用光耦隔离一下反馈线信号，看看问题是否还存在，比较怀疑反馈线串入了其他信号
lulipeng_cpp 2014-08-21
  • 打赏
  • 举报
 回复
引用 10 楼 movsd 的回复:
电机加续流二极管 LM358做比较器没有问题，gestureX正常的电压范围是多少，我看你接了一个上拉电阻，会不会gestureX电压高了反过来拉高5V电压
电机的续流二极管为什么要这样接啊？？？
lulipeng_cpp 2014-08-21
  • 打赏
  • 举报
 回复
引用 11 楼 huayuliang 的回复:
问题还是出在反馈线上，问题是，反馈线输出的是什么信号？
拉杆电机的反馈，就是两根线，中间有一个开关，电机每转动一圈就会使得开关闭合一次。gestureX接反馈线的一端，反馈线的另一端直接接地。理论上gestureX就是0-5V啊
lulipeng_cpp 2014-08-21
  • 打赏
  • 举报
 回复
引用 10 楼 movsd 的回复:
电机加续流二极管 LM358做比较器没有问题，gestureX正常的电压范围是多少，我看你接了一个上拉电阻，会不会gestureX电压高了反过来拉高5V电压
拉杆电机的反馈，就是两根线，中间有一个开关，电机每转动一圈就会使得开关闭合一次。gestureX接反馈线的一端，反馈线的另一端直接接地。理论上gestureX就是0-5V啊
加载更多回复（1）
