VC 打印测井曲线 按照1:200的比例，但是打印出来的经过实际的测量不是1:200的，总是差那么一点点，该怎么解决a

[ctongxingzheng111]

VC 打印测井曲线 按照1:200的比例，但是打印出来的经过实际的测量，但是总是差一点点，感觉是绘制的时候，直接的moveto，lineto，中，直接就int类型的了，这个问题怎么解决的，怎么才能弄出，1:200的打印比例的标尺以及网格道啊，大神么，谁遇到过啊！！！
打印代码如下：
CPrintDialog d1(FALSE,PD_ALLPAGES|PD_ALLPAGES|PD_NOPAGENUMS,NULL); // 建立打印对话框对象

if(d1.DoModal()==IDOK)
{
memDC.Attach(d1.GetPrinterDC());

int xP = GetDeviceCaps(memDC.m_hDC, LOGPIXELSX); //x方向每英寸像素点数
int yP = GetDeviceCaps(memDC.m_hDC, LOGPIXELSY); //y方向每英寸像素点数


DOUBLE xPix = (DOUBLE)xP*10/254; //每 mm 宽度的像素
DOUBLE yPix = (DOUBLE)yP*10/254; //每 mm 高度的像素

DOUBLE fAdd = 5*yPix; //每格纵向递增量 5mm每个

DOUBLE nTop = 40*yPix; //第一页最上线
DOUBLE nxAdd = 5*xPix; //每格横向地增量 5mm每个

DOUBLE nLeft = 5*xPix; //最左线
DOUBLE nRight = (A4_W-20)*xPix; //最右线


//粗笔
cPen.CreatePen(PS_SOLID, 3, RGB(0, 0, 0));

TCHAR szTitle[] = TEXT(“曲线");
static DOCINFO di = {sizeof (DOCINFO), szTitle} ;

if(memDC.StartDoc(&di)<0)
{
AfxMessageBox( "连接到打印机失败!", MB_ICONSTOP);
}
else
{
if(memDC.StartPage() < 0)
{
AfxMessageBox(_T("打印失败!"), MB_ICONSTOP);
memDC.AbortDoc();
return;
}
else
{

int gridSize=2;
//网格绘制
UINT gridNum = ((m_Bottomcurve-m_topcurve)/2)+10; //网格数 :(底深-顶深)/2+5

//绘制空道，
CRect rc;

//绘制网格粗实线
CPen penRect;
penRect.CreatePen(PS_SOLID, 3, RGB(0, 0, 0));
CPen * pOldPen = memDC.SelectObject(&penRect);
memDC.Rectangle(nLeft+20*nxAdd*gs,nTop,nLeft+20*nxAdd*(gs+1),nTop+(gridNum)*fAdd);
rc.SetRect(nLeft+20*nxAdd*gs,nTop,nLeft+20*nxAdd*(gs+1),nTop+(gridNum)*fAdd);
memDC.SelectObject(pOldPen);


CPen penBlack;
penBlack.CreatePen(PS_SOLID, 2, RGB(0, 0, 0));
pOldPen = memDC.SelectObject(&penBlack);

for (int i=gridSize; i<gridNum*gridSize; i+=gridSize)
{

if (i%(5) == 0)
{
memDC.MoveTo(rc.left,rc.top+i*fAdd);
memDC.LineTo(rc.right,rc.top+i*fAdd);
}
}
memDC.SelectObject(pOldPen);
//绘制网格细实线
CPen thinBlack;
thinBlack.CreatePen(PS_SOLID, 1, RGB(0, 0, 0));
pOldPen = memDC.SelectObject(&thinBlack);
for (i=gridSize; i<gridNum*gridSize; i+=gridSize)
{
if (i%(5) != 0)
{
memDC.MoveTo(rc.left,rc.top+i*fAdd);
memDC.LineTo(rc.right,rc.top+i*fAdd);
}
}
memDC.SelectObject(pOldPen);
//绘制内部虚线
CPen dashed;
dashed.CreatePen(PS_DOT, 1, RGB(140, 140, 140));
pOldPen = memDC.SelectObject(&dashed);
for ( i=1; i<gridNum*gridSize; i+=gridSize )
{
memDC.MoveTo(rc.left,rc.top+i*fAdd);
memDC.LineTo(rc.right,rc.top+i*fAdd);
}
memDC.SelectObject(pOldPen);

penBlack.DeleteObject();//by mn
thinBlack.DeleteObject();//by mn
dashed.DeleteObject();//by mn
penRect.DeleteObject();
}

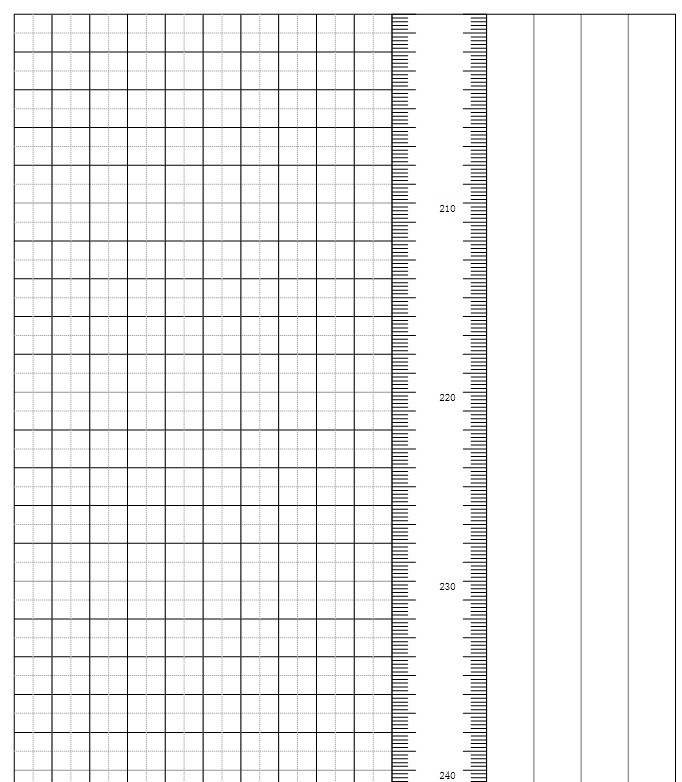

绘制出来的图，是这样的，但是打印出来的话，一厘米就是差那么一点点，而且随着深度的增加，这个误差就会显现的更加明显一些！！！
怎么才能做到准确呢，亲们！！！

[EIT王子]

你没有用打印机。。你打成PDF了//哈哈。给分

[ctongxingzheng111]

亲们，有没有人回答一下我啊！！

[赵4老师]

提醒：屏幕像素的大小通常为1/72英寸。

[用户 昵称]

用打印机的话，也要检查打印机是否准确。

[zgl7903]

DC SetMapMode 模式用 MM_HIENGLISH 或 MM_HIMETRIC MM_HIENGLISH Each logical unit is mapped to 0.001 inch. Positive x is to the right; positive y is up. MM_HIMETRIC Each logical unit is mapped to 0.01 millimeter. Positive x is to the right; positive y is up.

[hhhh63]

引用 楼主 ctongxingzheng111 的回复:

感觉是绘制的时候，直接的moveto，lineto，中，直接就int类型的了

LZ计算中用的都是DOUBLE类型，这种算法理论上，每一个点转换成整形后和原点比，只有0.0几毫米的误差，不会累计。 不知道LZ的误差有多大，我用word试了一下，180x280mm的矩形框，线形尽量细，EPSON普通商用打印机，用直尺测量，打印结果，180±0，280-0.5，横向基本没有误差，纵向大约有-0.2%的误差，这个应该是打印走纸机械部分的系统误差。 LZ先测一下横向尺寸，如果横向有误差，说明是计算或取分辨率的问题。如果横向没有误差，基本上就是系统误差了。解决方法： 1. 如果误差太大，只有换好一点的打印机，打印机太旧，误差也会增加，可以用word画个框试试。 2. 从打印机属性中选高精度打印。 3. 如果只有很小的系统误差，<0.5%，还要求改进的话，在取得纵向分辨率后乘一个修正系数，如1.002，实际工程中常这么用。 说明：从工程的角度看，打印误差是不可避免的，控制在有效范围就行。

[hhhh63]

补充，我做过井深的曲线，用户没有测过，只看数据。
