MFC对话框 切分为三块 左边分上下两块 右边为一整块

[xiejanee]

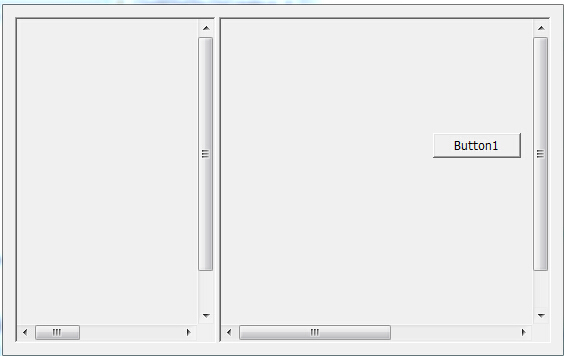

需要对MFC对话框进行分割，实现如题所述的效果，但是目前实现的效果只能将对话框一分为二（如图所示），不知该怎样将左边的区域再分割为上下两部分。请大家指教，方案越详细越好。
主要代码如下：

BOOL CSplitDlgDlg::OnInitDialog()
{
	CDialog::OnInitDialog();

	// 将“关于...”菜单项添加到系统菜单中。

	// IDM_ABOUTBOX 必须在系统命令范围内。
	ASSERT((IDM_ABOUTBOX & 0xFFF0) == IDM_ABOUTBOX);
	ASSERT(IDM_ABOUTBOX < 0xF000);

	CMenu* pSysMenu = GetSystemMenu(FALSE);
	if (pSysMenu != NULL)
	{
		BOOL bNameValid;
		CString strAboutMenu;
		bNameValid = strAboutMenu.LoadString(IDS_ABOUTBOX);
		ASSERT(bNameValid);
		if (!strAboutMenu.IsEmpty())
		{
			pSysMenu->AppendMenu(MF_SEPARATOR);
			pSysMenu->AppendMenu(MF_STRING, IDM_ABOUTBOX, strAboutMenu);
		}
	}

	// 设置此对话框的图标。当应用程序主窗口不是对话框时，框架将自动
	//  执行此操作
	SetIcon(m_hIcon, TRUE);			// 设置大图标
	SetIcon(m_hIcon, FALSE);		// 设置小图标

	// TODO: 在此添加额外的初始化代码
	//IDC_CUSTOM_WINDOW 为覆盖客户区的按钮控件
	  CRect cRect;
	  GetDlgItem(IDC_CUSTOM_WINDOW)->GetWindowRect(&cRect);

	  // Move the splitter
	  ScreenToClient(&cRect);
	  m_pMyFrame->MoveWindow(&cRect);
	  m_pMyFrame->ShowWindow(SW_SHOW);
	  m_wndSplitter.MoveWindow(0,0, cRect.Width(), cRect.Height());
	  m_wndSplitter.ShowWindow(SW_SHOW);

	return TRUE;  // 除非将焦点设置到控件，否则返回 TRUE
}

int CSplitDlgDlg::OnCreate(LPCREATESTRUCT lpCreateStruct)
{
	if (CDialog::OnCreate(lpCreateStruct) == -1)
		return -1;

	// TODO:  在此添加您专用的创建代码
	CCreateContext ccc;
	ccc.m_pNewViewClass   = RUNTIME_CLASS(CTestDlg);
	ccc.m_pCurrentDoc     = NULL;
	ccc.m_pNewDocTemplate = NULL;
	ccc.m_pLastView       = NULL;
	ccc.m_pCurrentFrame   = NULL;

	CString strMyClass = AfxRegisterWndClass(CS_VREDRAW |
		CS_HREDRAW,
		::LoadCursor(NULL, IDC_ARROW),
		(HBRUSH) ::GetStockObject(WHITE_BRUSH),
		::LoadIcon(NULL, IDI_APPLICATION));

	// Create the frame window with "this" as the parent
	m_pMyFrame = new CFrameWnd;
	m_pMyFrame->Create(strMyClass,"", WS_CHILD,
		CRect(0,0,1,1), this);
	m_pMyFrame->ShowWindow(SW_SHOW);
	m_pMyFrame->MoveWindow(0,0,100,100);

	// and finally, create the splitter with the frame as
	// the parent
	m_wndSplitter.CreateStatic(m_pMyFrame,1, 2);
	m_wndSplitter.CreateView(0,0, RUNTIME_CLASS(CTestDlg),
		CSize(50,50), &ccc);
	m_wndSplitter.CreateView(0,1, RUNTIME_CLASS(CTestDlg),
		CSize(50,50), &ccc);

	return 0;
}

[shen_wei]

http://blog.csdn.net/shen_001/article/details/40857791

[xiejanee]

引用 1 楼 shen_wei 的回复:

http://blog.csdn.net/shen_001/article/details/40857791

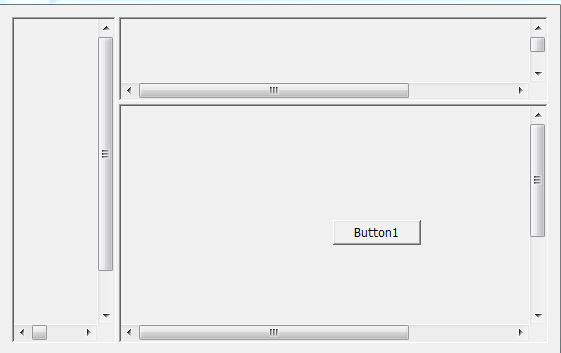

谢谢 按照你的方法实现了叉分效果 如下图 不过想请问下 如何才能消除各个分区的滚动条 就如你博客中所附界面的效果一样

[shen_wei]

CSize(50,50) 设置小点。。

[xiejanee]

引用 3 楼 shen_wei 的回复:

CSize(50,50) 设置小点。。

实现上述界面效果的代码 都是从你博客中拷贝过来的 但是效果还是有差异 是还需要对对话框的属性进行什么修改吗

[shen_wei]

你可以把滚动条属性该关闭了。。

[xiejanee]

引用 5 楼 shen_wei 的回复:

你可以把滚动条属性该关闭了。。

恩 视图对话框的横向和纵向滚动条属性的状态一直都是false 但是界面还是有滚动条

[shen_wei]

void CMyFormViewOne::OnInitialUpdate()
{
	CFormView::OnInitialUpdate();

	m_nMapMode = -1;
}

[xiejanee]

引用 7 楼 shen_wei 的回复:

void CMyFormViewOne::OnInitialUpdate()
{
	CFormView::OnInitialUpdate();

	m_nMapMode = -1;
}

请问m_nMapMode 是什麽类型的变量， 需要与什么资源控件关联么

[SerissaLT]

m_wndSplitter.CreateView(0,0, RUNTIME_CLASS(CTestDlg),CSize(50,50), &ccc);
运行到这个语句时出错。
“testFrane.exe”: 已加载“C:\Users\litao\AppData\Local\Youdao\Dict\Application\6.2.54.2064\TextExtractorImpl32.dll”，Cannot find or open the PDB file
“testFrane.exe”: 已加载“C:\Windows\SysWOW64\oleacc.dll”，Cannot find or open the PDB file
“testFrane.exe”: 已加载“C:\Windows\SysWOW64\winspool.drv”，Cannot find or open the PDB file
“testFrane.exe”: 已加载“C:\Windows\SysWOW64\comdlg32.dll”，Cannot find or open the PDB file
“testFrane.exe”: 已加载“C:\Windows\winsxs\x86_microsoft.windows.gdiplus_6595b64144ccf1df_1.1.7601.18455_none_72d576ad8665e853\GdiPlus.dll”，Cannot find or open the PDB file
“testFrane.exe”: 已加载“C:\Windows\SysWOW64\winmm.dll”，Cannot find or open the PDB file
菜鸟求救！
