Android ImageView模块的复杂布局，求高手把我从痛苦中解救出来！

2014-12-15 09:20:52 532 阅读 AI 写同款 · GEO 优化AI 选题数据监测一键分发 ›

Android模块化开发：构建高可用人脸采集模块的工程实践模块化开发是提升Android应用可维护性和复用性的核心工程思想，其原理在于通过封装与接口隔离，将复杂功能拆分为独立、职责单一的模块。这种架构模式的技术价值在于解耦代码、便于团队协作、加速迭代并降低维护成本，广泛应用于需要复用核心功能（如网络请求、图片加载、音视频处理）的中大型项目。本文聚焦于人脸识别这一具体应用场景，深入探讨如何将人脸采集功能从业务逻辑中剥离，构建一个独立、高可用的Android模块。文章将结合百度人脸SDK集成、CameraX相机控制等热词，详细阐述模块设计、接口封装、性能优化及常见问题阅读详情

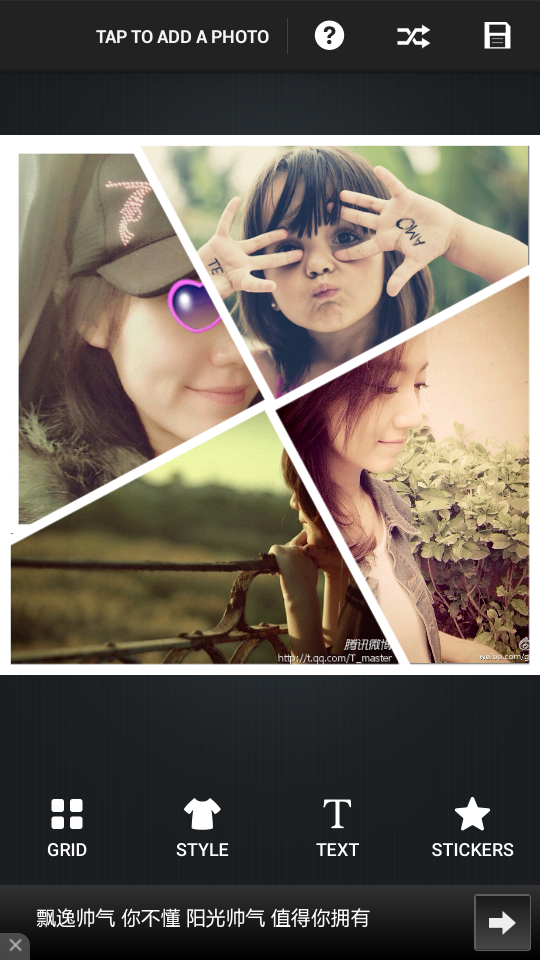

下图中中间的照片模板布局太复杂了，完全没思路。自己技术又不好。加上从来没遇到这样的，就完全不会了。求好心人帮帮忙！这样三角形的或者说各种形状的ImageView该怎么布局？而且图片还是可以缩放和移动的。拜托各位大神了！

...全文

Android Flow流式布局：四种换行模式与实战应用详解在Android界面开发中，布局嵌套和性能优化是开发者经常面临的核心挑战。传统方案如LinearLayout嵌套或RecyclerView在处理标签云、按钮组等流式布局时，往往存在实现繁琐、性能开销大或依赖复杂等问题。ConstraintLayout 2.0引入的Flow虚拟布局助手，基于链式约束原理进行扩展，提供了一种高性能、扁平化的流式布局解决方案。它通过管理一组视图的引用，实现自动换行与灵活对齐，特别适用于动态标签列表、筛选栏等高频场景。本文以标签云和筛选栏为例，深入解析Flow的四种换行模式——包括阅读详情

梅明子

Android 80,489 成员 91,375 内容

+ 关注 + 加入社区

切换为时间正序

Y先生y 2017-05-04

打赏
举报

算出X Y 坐标点然后自己画呗

小茅屋 2016-03-02

打赏
举报

15楼一语惊醒梦中人！非常感谢！

梅明子 2014-12-17

打赏
举报

引用 18 楼 baidu_23478311 的回复:

15楼，请问那你能试试写个demo给我看看吗？我底子差，费劲=、=

貌似这样也不太行，无从下手了

梅明子 2014-12-17

打赏
举报

引用 21 楼 assky124 的回复:

网上有人总结的区域裁剪，你看看，写的很好

没有啊，没找到有这样的，唉，搞了快一星期了，一点进展都没啊！怎么办啊！求解救！

assky124 2014-12-16

打赏
举报

网上有人总结的区域裁剪，你看看，写的很好

assky124 2014-12-16

打赏
举报

自定义View，然后裁剪绘图区域（Canvas）试试 canvas.clipPath(path)

Birds2018 2014-12-16

打赏
举报

我简单试了一下，没有写个完整的。你参考一下。


	@Override
	public void draw(Canvas canvas) {

//	   canvas.drawColor(Color.WHITE);
//	   canvas.save();
//	   canvas.clipRect(0, 0, 400, 400);
//	   canvas.drawBitmap(bitmap, 0,0, new Paint());
//	   canvas.restore();
//
//		Path path = new Path();
//		Paint p = new Paint();
//		p.setColor(Color.WHITE);
//		path.moveTo(0, 0);
//		path.lineTo(0, 400);
//		path.lineTo(400, 400);
//		path.close();
//		canvas.drawPath(path, p);
//

	   	canvas.drawColor(Color.WHITE);
		canvas.save();
		Matrix m = new Matrix();
		m.setRotate(45, 0, 400);
		canvas.setMatrix(m);
		canvas.clipRect(0, 0, 400, 400);
		canvas.drawBitmap(bitmap, m, new Paint());
		canvas.restore();

	}

梅明子 2014-12-16

打赏
举报

15楼，请问那你能试试写个demo给我看看吗？我底子差，费劲=、=

jackieliyuan 2014-12-15

打赏
举报

低手路过只能帮顶

梅明子 2014-12-15

打赏
举报

没人吗？顶呀！有高手路过帮小弟一把嘛！

执着的大笨猪 2014-12-15

打赏
举报

p.moveTo(100, 100); p.lineTo(100, 150); p.quadTo(230, 150, 300, 200); p.quadTo(200, 150, 300, 200); p.quadTo(200, 120, 150, 100); 用path在理论上应该可以实现，指定坐标

Birds2018 2014-12-15

打赏
举报

你可以找个拼图软件，思路有点和这个像似。

Birds2018 2014-12-15

打赏
举报

你把三角形当正方形看，旋转图片，然后用canvas clipRect切图，最后合并到一个布局里面，一共4个自定义ImageView绘制图形，

梅明子 2014-12-15

打赏
举报

恩恩，正在各种尝试，苦逼了

silly_wy 2014-12-15

打赏
举报

好吧，如果矩阵切不出来多边形，算我想多了，毕竟没做这效果。如果你做出来了，分享下。

silly_wy 2014-12-15

打赏
举报

圆形都能切出来。多边还不能切？

梅明子 2014-12-15

打赏
举报

其实这种方式，那样根本行不通，我能想的都想了，现在尝试用redPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.XOR));这个来试试。就是设置两图相交的处理方式

梅明子 2014-12-15

打赏
举报

那请问你怎么切？Imageview都是四方的，你还能把imageview切成多边的？无非就是画几个层遮住，但这种完全就是错误的。早就尝试过了。

silly_wy 2014-12-15

打赏
举报

而且1,3图片内容居左，2,4图片内容居右。只要算的好，就不会重叠在一起。。用矩阵式可以把图片切成那个样子

silly_wy 2014-12-15

打赏
举报

用一个Relative父布局,然后放4个imageview，宽高都是全屏，背景设为透明，然后加载图片的时候用矩阵把图片切成你要的那个图片显示出来，这样应该就可以了
