MFC实时采集温度并显示

[panxiaoying1215]

MFC采用MScomm控件实现温度显示，有八个电池需要采集温度，在上位机软件上温度显示在八个编辑框中，请各位大侠指点一下，刚接触MFC，不太懂，十分感谢！

[笨笨仔]

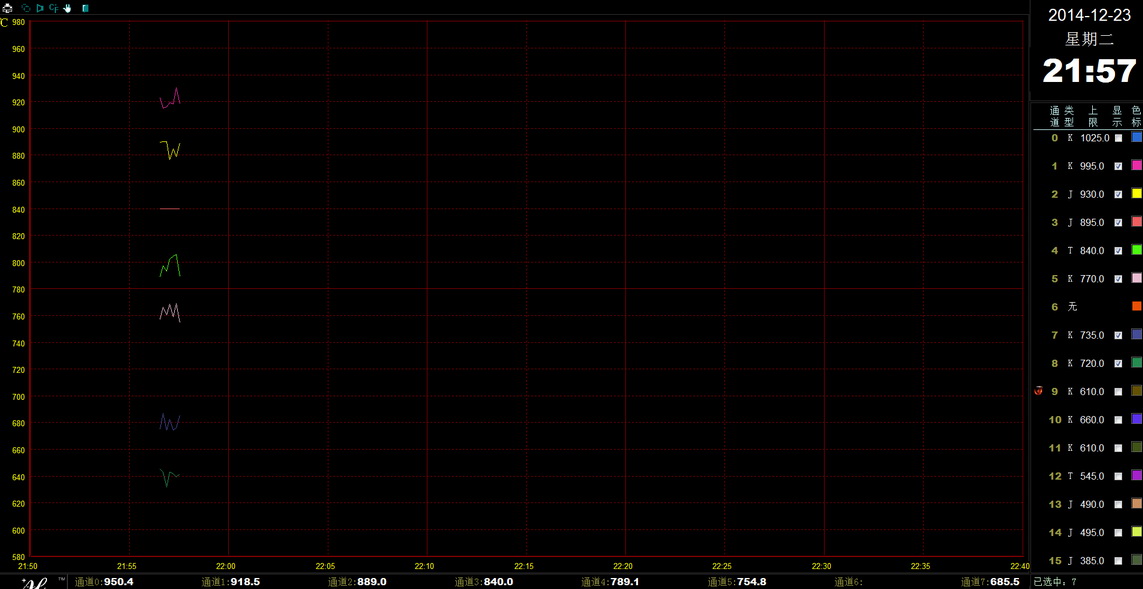

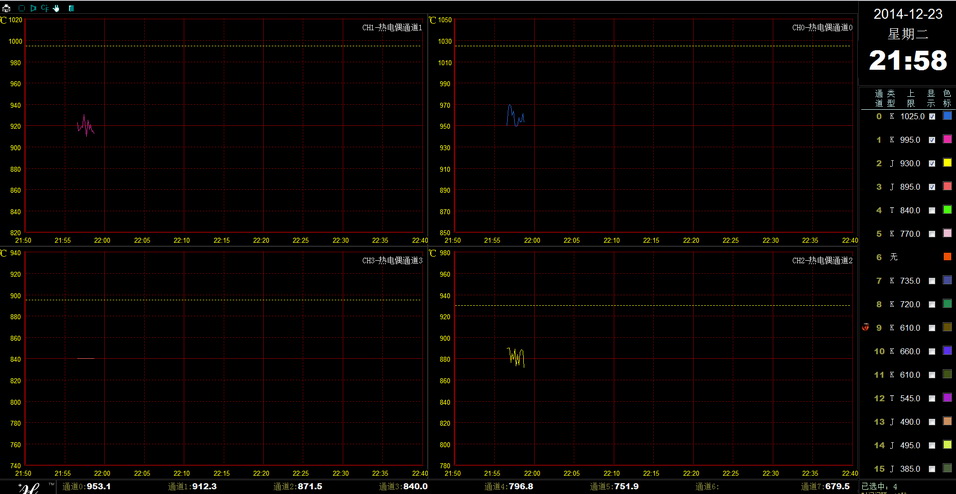

曾经做过一个16路的，界面局部供参考，分同窗口显示和分窗口显示

[笨笨仔]

这程序本来就是一个模块的集合，通信模块：不管你串口通信还是以太网通信都可以（可以更换），这是一个独立线程，它与主程序的通信管理类以消息方式交换数据，我用的是以太网。显示模块：所谓多条曲线也是程序中一段一段画出来的，我的程序中以时间为节点，将同一个时间点得到的数据，与上一个时间点得到的数据用直线连接起来。打印与显示其实就是设备对象不同。数据文件是指在收到一个时间点的温度后，按时间点将值保存到文件中，文件结构可自行定义。至于数据处理部分的关键就是算法，你需要将收到的温度值，与屏幕上的坐标位置用算式联系起来，收到数据后直接将值换算成坐标。主要部分就是这样，我这个程序就是在学习MFC时做的，程序写法存在许多问题，但思路我认为是对的。

[panxiaoying1215]

引用 8 楼 wxhxj0268 的回复:

这程序本来就是一个模块的集合，通信模块：不管你串口通信还是以太网通信都可以（可以更换），这是一个独立线程，它与主程序的通信管理类以消息方式交换数据，我用的是以太网。显示模块：所谓多条曲线也是程序中一段一段画出来的，我的程序中以时间为节点，将同一个时间点得到的数据，与上一个时间点得到的数据用直线连接起来。打印与显示其实就是设备对象不同。数据文件是指在收到一个时间点的温度后，按时间点将值保存到文件中，文件结构可自行定义。至于数据处理部分的关键就是算法，你需要将收到的温度值，与屏幕上的坐标位置用算式联系起来，收到数据后直接将值换算成坐标。主要部分就是这样，我这个程序就是在学习MFC时做的，程序写法存在许多问题，但思路我认为是对的。

我还想问一个接受数据并显示数据的问题，当采用自己定义的协议进行上位机和下位机通信时，上位机接受到一串字符，其中表示温度的字符包含在这串字符中，只需要把温度值转换成浮点型还是全部转换后将温度值取出？在不同编辑框中显示不同通道的温度，给编辑框定义不同的变量，将对应温度通过相应变量放入编辑框中，您看我的思路可行吗？

[HN_gsf]

其实如果你的素的更新速度不十分快的话，就是说一秒更新一次的话，一个线程足够用了，在接受程序中通过辨别那个温度过来了，然后分别显示，就ok

[panxiaoying1215]

引用 10 楼 HN_gsf 的回复:

其实如果你的素的更新速度不十分快的话，就是说一秒更新一次的话，一个线程足够用了，在接受程序中通过辨别那个温度过来了，然后分别显示，就ok

我需要一次接收8个温度，分别显示在8个编辑框中，应该怎么做呢，我用的MSComm控件？

[panxiaoying1215]

引用 2 楼 VisualEleven 的回复:

多线程，线程中采集得到温度数据，然后PostMessage/SendMessage发送消息到UI线程中，在UI线程中去更新编辑框控件上的信息。

有没有源程序，我不太懂线程，MFC倒是知道了，希望各位高手指点！

[panxiaoying1215]

引用 3 楼 wxhxj0268 的回复:

曾经做过一个16路的，界面局部供参考，分同窗口显示和分窗口显示

牛人，我能加你QQ吗，我做的应该更简单一些，我想向您请教！

[笨笨仔]

引用 5 楼 panxiaoying1215 的回复:

牛人，我能加你QQ吗，我做的应该更简单一些，我想向您请教！

以为你需要的只是界面参考。程序无非就是通信、数据处理、显示处理、打印处理、数据文件处理、日志处理几个模块，有问题可以在帖中提出。

[笨笨仔]

引用 9 楼 panxiaoying1215 的回复:

我还想问一个接受数据并显示数据的问题，当采用自己定义的协议进行上位机和下位机通信时，上位机接受到一串字符，其中表示温度的字符包含在这串字符中，只需要把温度值转换成浮点型还是全部转换后将温度值取出？在不同编辑框中显示不同通道的温度，给编辑框定义不同的变量，将对应温度通过相应变量放入编辑框中，您看我的思路可行吗？

只显示值可将收到的数据换算成温度后直接在控件中显示，但要绘图你就必须保存所有的数据以便刷新，绘图时为了换算坐标方便都将温度值放大为整数。

[panxiaoying1215]

引用 6 楼 wxhxj0268 的回复:

[quote=引用 5 楼 panxiaoying1215 的回复:] 牛人，我能加你QQ吗，我做的应该更简单一些，我想向您请教！

以为你需要的只是界面参考。程序无非就是通信、数据处理、显示处理、打印处理、数据文件处理、日志处理几个模块，有问题可以在帖中提出。[/quote] 我想做个界面可以通信，显示八个温度，在曲线上实时显示八条温度线，然后保存数据，就这么多，我现在只会做串口接收数据，不会让八个温度显示在不同的接收框中，曲线的显示更不会了

[panxiaoying1215]

引用 12 楼 wxhxj0268 的回复:

[quote=引用 9 楼 panxiaoying1215 的回复:] 我还想问一个接受数据并显示数据的问题，当采用自己定义的协议进行上位机和下位机通信时，上位机接受到一串字符，其中表示温度的字符包含在这串字符中，只需要把温度值转换成浮点型还是全部转换后将温度值取出？在不同编辑框中显示不同通道的温度，给编辑框定义不同的变量，将对应温度通过相应变量放入编辑框中，您看我的思路可行吗？

只显示值可将收到的数据换算成温度后直接在控件中显示，但要绘图你就必须保存所有的数据以便刷新，绘图时为了换算坐标方便都将温度值放大为整数。[/quote] 非常感谢你大神，我大体知道思路了，绘图是用图片控件画还是用程序画哪个比较容易点？

[sichuanwww]

[笨笨仔]

引用 13 楼 panxiaoying1215 的回复:

[quote=引用 12 楼 wxhxj0268 的回复:] [quote=引用 9 楼 panxiaoying1215 的回复:] 我还想问一个接受数据并显示数据的问题，当采用自己定义的协议进行上位机和下位机通信时，上位机接受到一串字符，其中表示温度的字符包含在这串字符中，只需要把温度值转换成浮点型还是全部转换后将温度值取出？在不同编辑框中显示不同通道的温度，给编辑框定义不同的变量，将对应温度通过相应变量放入编辑框中，您看我的思路可行吗？

只显示值可将收到的数据换算成温度后直接在控件中显示，但要绘图你就必须保存所有的数据以便刷新，绘图时为了换算坐标方便都将温度值放大为整数。[/quote] 非常感谢你大神，我大体知道思路了，绘图是用图片控件画还是用程序画哪个比较容易点？[/quote] 我就用CDC类自己程序画的

[panxiaoying1215]

引用 15 楼 wxhxj0268 的回复:

[quote=引用 13 楼 panxiaoying1215 的回复:] [quote=引用 12 楼 wxhxj0268 的回复:] [quote=引用 9 楼 panxiaoying1215 的回复:] 我还想问一个接受数据并显示数据的问题，当采用自己定义的协议进行上位机和下位机通信时，上位机接受到一串字符，其中表示温度的字符包含在这串字符中，只需要把温度值转换成浮点型还是全部转换后将温度值取出？在不同编辑框中显示不同通道的温度，给编辑框定义不同的变量，将对应温度通过相应变量放入编辑框中，您看我的思路可行吗？

只显示值可将收到的数据换算成温度后直接在控件中显示，但要绘图你就必须保存所有的数据以便刷新，绘图时为了换算坐标方便都将温度值放大为整数。[/quote] 非常感谢你大神，我大体知道思路了，绘图是用图片控件画还是用程序画哪个比较容易点？[/quote] 我就用CDC类自己程序画的[/quote] 谢了大神，有什么不明白的再向您讨教，圣诞节快乐！

[line_us]

应该不是太大问题的项目

[panxiaoying1215]

引用 15 楼 wxhxj0268 的回复:

[quote=引用 13 楼 panxiaoying1215 的回复:] [quote=引用 12 楼 wxhxj0268 的回复:] [quote=引用 9 楼 panxiaoying1215 的回复:] 我还想问一个接受数据并显示数据的问题，当采用自己定义的协议进行上位机和下位机通信时，上位机接受到一串字符，其中表示温度的字符包含在这串字符中，只需要把温度值转换成浮点型还是全部转换后将温度值取出？在不同编辑框中显示不同通道的温度，给编辑框定义不同的变量，将对应温度通过相应变量放入编辑框中，您看我的思路可行吗？

只显示值可将收到的数据换算成温度后直接在控件中显示，但要绘图你就必须保存所有的数据以便刷新，绘图时为了换算坐标方便都将温度值放大为整数。[/quote] 非常感谢你大神，我大体知道思路了，绘图是用图片控件画还是用程序画哪个比较容易点？[/quote] 我就用CDC类自己程序画的[/quote] 请教大神，我用的CDC类画图，怎么画多条曲线，我现在会画一条曲线了，当接收到不同通道的温度就会在一条曲线上显示，不知道怎么画多条曲线

[gz_qmc]

都已经是应用的问题了 花点钱就解决的事情, 非你妹想捡便宜,真是奇葩中国人

[panxiaoying1215]

已经搞定结贴

[panxiaoying1215]

引用 15 楼 wxhxj0268 的回复:

[quote=引用 13 楼 panxiaoying1215 的回复:] [quote=引用 12 楼 wxhxj0268 的回复:] [quote=引用 9 楼 panxiaoying1215 的回复:] 我还想问一个接受数据并显示数据的问题，当采用自己定义的协议进行上位机和下位机通信时，上位机接受到一串字符，其中表示温度的字符包含在这串字符中，只需要把温度值转换成浮点型还是全部转换后将温度值取出？在不同编辑框中显示不同通道的温度，给编辑框定义不同的变量，将对应温度通过相应变量放入编辑框中，您看我的思路可行吗？

只显示值可将收到的数据换算成温度后直接在控件中显示，但要绘图你就必须保存所有的数据以便刷新，绘图时为了换算坐标方便都将温度值放大为整数。[/quote] 非常感谢你大神，我大体知道思路了，绘图是用图片控件画还是用程序画哪个比较容易点？[/quote] 我就用CDC类自己程序画的[/quote] 大神，我现在画图遇到了问题，我定义了一个CDC类对象，画8条曲线我又定义了8个点，每接收到一个数据就画一下，在画其中一条曲线时，其余的线也跟着动，我感觉其他的线不应该动才对，否则就不是几条连续的线了

[qq_36825645]

楼主 可以加qq吗 我也想做一个温度采集界面
