opencv 轮廓字符分割 分割出的字符排列问题

baidu_27955441 2015-06-05 12:27:02

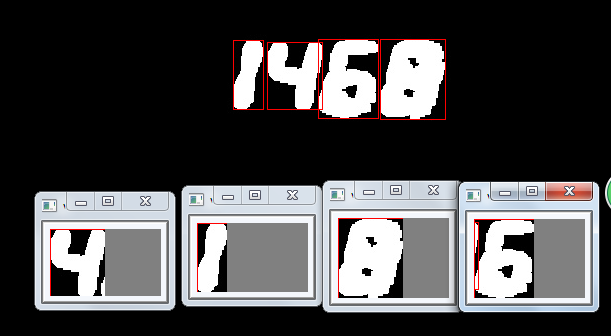

如题,对字符图片进行字符分割,采用的外轮廓最小外接矩形的方法,分割效果如图
为什么顺序不是从右到左呀,这样没有顺序的分割没太有意义呀。请问有人知道怎么改成分割后结果顺序从右到左或者从左到右么,谢谢!!!!代码如下
#include "stdafx.h"
#include "cv.h"
#include "highgui.h"
#include "cxcore.h"

int main(int argc, char* argv[])
{
IplImage* imgSrc = cvLoadImage("C:\\Users\\think\\Desktop\\腐蚀膨胀结果.jpg",CV_LOAD_IMAGE_COLOR);
IplImage* img_gray = cvCreateImage(cvGetSize(imgSrc), IPL_DEPTH_8U, 1);
cvCvtColor(imgSrc, img_gray, CV_BGR2GRAY);
cvThreshold(img_gray, img_gray,100, 255,CV_THRESH_BINARY);// CV_THRESH_BINARY_INV使得背景为黑色,字符为白色,这样找到的最外层才是字符的最外层
cvShowImage("ThresholdImg",img_gray);
CvSeq* contours = NULL;
CvMemStorage* storage = cvCreateMemStorage(0);

int count = cvFindContours(img_gray, storage, &contours,sizeof(CvContour),CV_RETR_EXTERNAL,CV_CHAIN_APPROX_NONE,cvPoint(0,0));
printf("轮廓个数:%d",count);
int idx = 0;
char szName[56] = {0};
int tempCount=0;

for (CvSeq* c = contours; c != NULL; c = c->h_next)
{
CvRect rc =cvBoundingRect(c,0);

cvDrawRect(imgSrc, cvPoint(rc.x, rc.y), cvPoint(rc.x + rc.width, rc.y + rc.height), CV_RGB(255, 0, 0));
IplImage* imgNo = cvCreateImage(cvSize(rc.width, rc.height), IPL_DEPTH_8U, 3);
cvSetImageROI(imgSrc, rc);
cvCopyImage(imgSrc, imgNo);
cvResetImageROI(imgSrc);
sprintf(szName, "wnd_%d", idx++);
cvNamedWindow(szName);
cvShowImage(szName, imgNo);
cvReleaseImage(&imgNo);
}
cvNamedWindow("src");
cvShowImage("src", imgSrc);
cvWaitKey(0);
cvReleaseMemStorage(&storage);
cvReleaseImage(&imgSrc);
cvReleaseImage(&img_gray);
cvDestroyAllWindows();
return 0;
}

...全文
4173 8 打赏 收藏 转发到动态 举报
AI 作业
写回复
用AI写文章
8 条回复
切换为时间正序
请发表友善的回复…
发表回复
ansel_joker 2017-04-03
  • 打赏
  • 举报
回复
使用你的方法没有分割出来
nice_babby 2017-01-11
  • 打赏
  • 举报
回复
请问楼主上述问题解决了吗
赵4老师 2015-06-17
  • 打赏
  • 举报
回复
建议楼主先腐蚀,再分割。
ronger900320 2015-06-16
  • 打赏
  • 举报
回复
楼主,我现在也在纠结这个问题,查到了一些资料说是:搜索到轮廓的时候,将此时的position信息与轮廓一起记录下来,然后在搜索完成之后,将整个列表按照x坐标排序(卡上的数字是按照从左向右书写),不知道对你有用没,具体的我也没做出来。
此后三年 2015-06-05
  • 打赏
  • 举报
回复
曾经我也试图使用opencv做图文识别 , 腐蚀膨胀,阀值,canny。。。。 这些都没用 你需要研究tesseract-ocr,这个才是图文识别的研究方向。
酱油党 2015-06-05
  • 打赏
  • 举报
回复
存储的问题,你自己可以根据X坐标完成排序就好了
baidu_27955441 2015-06-05
  • 打赏
  • 举报
回复
引用 1 楼 a30037338 的回复:
你这是要研究图文识别吗
对呀,想识别图片中的数字字符串。请问您知道我上面那个问题怎么解决么
此后三年 2015-06-05
  • 打赏
  • 举报
回复
你这是要研究图文识别吗
