LM393 电压比较的临界点精度要怎么处理（锂电池充电电路）
墨衍会员 · AI 创作全网分发 墨衍智能分发 通过墨衍一键同步至各平台 可同步平台 CSDN微信公众号微博知乎掘金百家号博客园抖音小红书 你的文章也可以这样分发 墨衍会员 ¥399起/年，写一次发全网

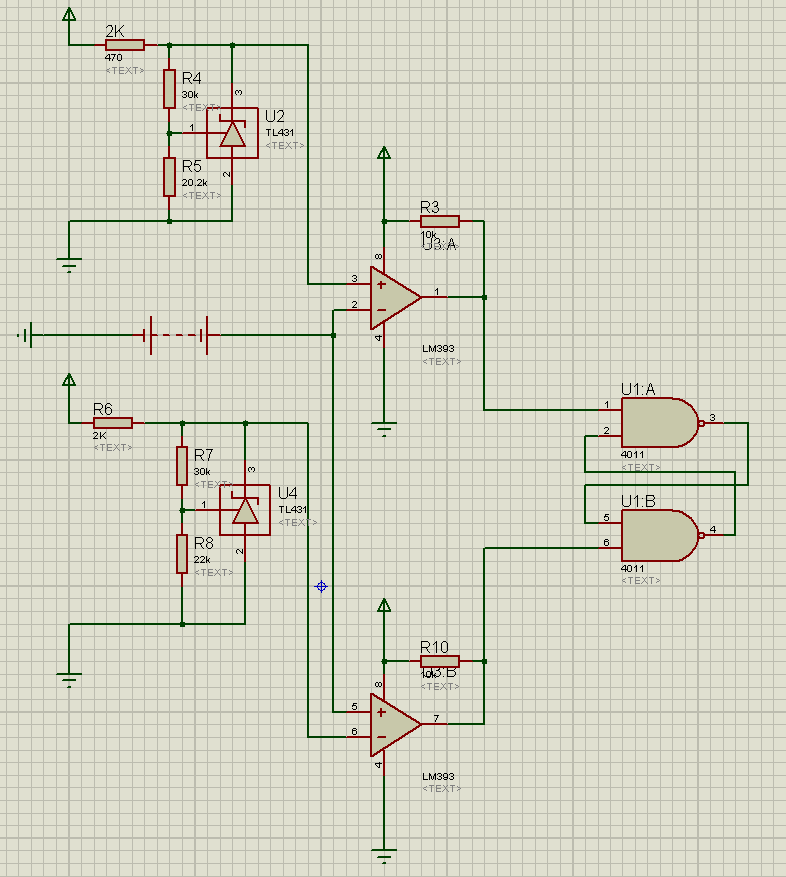

我也要 关注 + 加入社区电路图在下面，先说说大致情况。目标是做一个锂电池循环充电的电路。大家都知道锂电池充满之后不能一直插在电源上面，但是用来做备用电池的时候又必须随时处于供电状态，平时不能断开连接，所以想设计一个电路，在电源低于11.7V的时候充电，充电满12V的时候断电。设计方案是TL431生成2个基准电压， 一个LM393电压比较电路，输出到4011组成的RS触发器上面。
我现在碰到的问题是电池的输出电压和基准电压差大于0.2V左右都能正常输出，但是电池电压非常接近基准电压的时候，LM393输出的是一个线性电压，比如从高电压要过度到低电压的时候理论上是在临界点跳转，但实际是慢慢的从12V~11V~8V~1.？ V 最后才接近0V。我用的是国产芯片，不过我看LM393的文档，上面说精度有2mv左右，我这都200mv了，是差距有这么大吗？ 0.2V对于充电来说看起来影响不是特别大，但是因为输出电压达不到0.5V或者11.5V（就是4011输入的高电平，低电平临界点）这就导致了RS触发器的工作异常，RS触发器也不能正确的输出0V或者12V了，输出了1.5~11.5V，这1.5~11.5v的中间电压（我是用12V的电源）因为要促发三极管或者mos管来控制电路通断，三极管的放大功能让这个误差变得更大了，于是不能有效的控制通断，并且因为导通截止不彻底还导致了充电的压降很大，结果就是一塌糊涂了。
不知道有没有什么好的办法可以实现 自动充电，放电，再充电的循环电路？
这里先谢谢各位了
我现在碰到的问题是电池的输出电压和基准电压差大于0.2V左右都能正常输出，但是电池电压非常接近基准电压的时候，LM393输出的是一个线性电压，比如从高电压要过度到低电压的时候理论上是在临界点跳转，但实际是慢慢的从12V~11V~8V~1.？ V 最后才接近0V。我用的是国产芯片，不过我看LM393的文档，上面说精度有2mv左右，我这都200mv了，是差距有这么大吗？ 0.2V对于充电来说看起来影响不是特别大，但是因为输出电压达不到0.5V或者11.5V（就是4011输入的高电平，低电平临界点）这就导致了RS触发器的工作异常，RS触发器也不能正确的输出0V或者12V了，输出了1.5~11.5V，这1.5~11.5v的中间电压（我是用12V的电源）因为要促发三极管或者mos管来控制电路通断，三极管的放大功能让这个误差变得更大了，于是不能有效的控制通断，并且因为导通截止不彻底还导致了充电的压降很大，结果就是一塌糊涂了。
不知道有没有什么好的办法可以实现 自动充电，放电，再充电的循环电路？
这里先谢谢各位了
