使用onmipeek抓包遇到的一点问题

小_磊_哥 学生  2015-07-09 09:13:33
最近刚刚开始学习TCP/IP详解,看的是秦珂的视频,觉得讲的还是很通俗易懂的。原理基本能听得懂,但是视频里做的一些实验,我自己动手做,就比较困难。由于刚开始学习,首先就是各种不知名的软件。。。经过几天的探索,基本上把所需的基本软件都能会用了,如dynamicps小凡模拟器,securecrt,onmipeek。。。

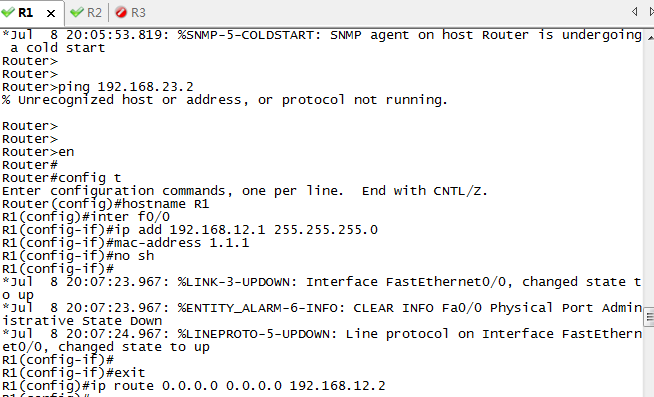

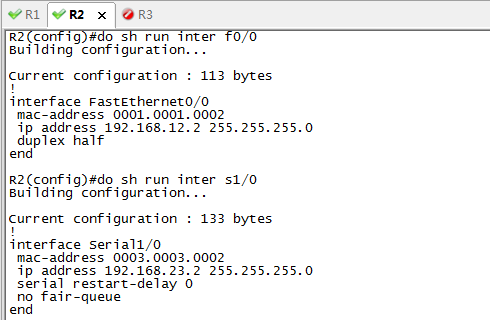

今天在做里面的一个实验,实验内容是这样的:三台路由器R1(f0/0),(f0/0)R2(s1/0),(s1/0)R3,随便给配一个IP和mac,分别是,192.168.12.1/24(Mac:1.1.1), 192.168.12.2/24(mac:1.1.2), 192.168.23.2/24(Mac:3.3.2), 192.168.23.3/24(3.3.3),三台路由器R1连R2,R2再连R3,然后使用dynamicps建了三个虚拟的路由器,在使用SECURECRT配置好上述参数,然后ping了一下,网络也是通的。看图啦

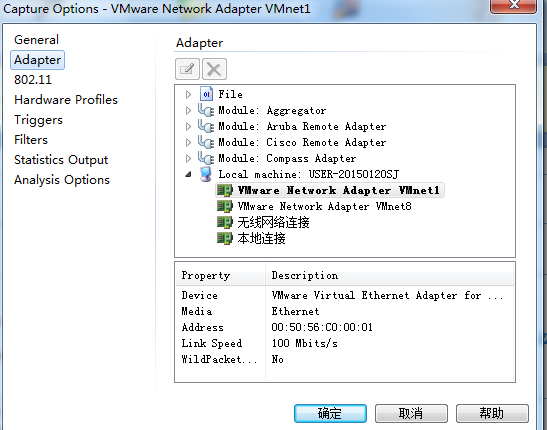

RI ping R2也可以ping通: 然后我想要用onmipeek分别抓一下,R1到R2,R1到R3的数据包,但是却得不到结果,可能是刚开始学习,不知道到底哪出问题了。抓包看下图啦(R1 ping R2)。适配器选择(vm1 和vm8 这两个都试过了)

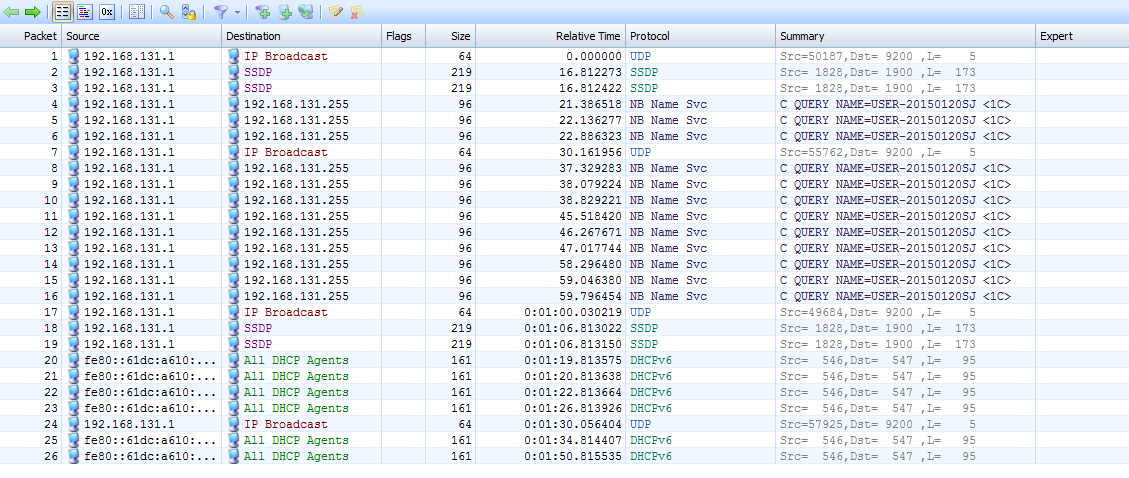

抓包结果如下:为什么不是source:192.168.12.1 而目的是:192.168.12.2啊?????还请各位不吝赐教,感激不尽,捣鼓了一天多了,呜呜。。。。
...全文
511 5 点赞 打赏 收藏 举报
写回复
5 条回复
切换为时间正序
当前发帖距今超过3年,不再开放新的回复
发表回复
X-i-n 2015-07-11
这孩子不是一般地轴啊 要PING一个地址,首先判断是不是直连,如果是直连就应该通,不通说明配置不对,如果不是直连必须要有路由才可以,否则路由器不知道这个地址从哪走,再补一下路由这块吧 关于抓包的问题,如果你换之前我说的两个工具就不会变得这么复杂
  • 打赏
  • 举报
回复
小_磊_哥 2015-07-11
引用 3 楼 Runnerchin 的回复:
http://www.360doc.com/content/12/1109/14/8702986_246817902.shtml
在bat文件里起作用

还是试试我和你说的两个软件吧,自己手工改批处理文件很容易出错,过程也会特别繁琐

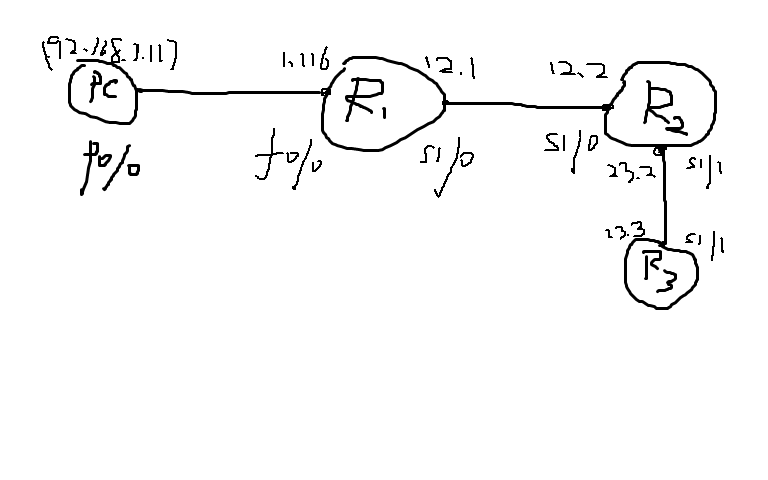

按照你的,我又试了一次,路由器可以和PC ping通!还是有效果的。我还有几点疑问,这次我在详细码一遍整个我的实验过程,还麻烦您在帮我解答一下。拓扑图:
我在详细描述一遍吧:本地PC端口p0/0,IP:192.168.1.117;路由器R1,端口f0/0,IP:192.168.1.116与PC的P0/0端口相连,这个地方应该在dynamips里用到与PC桥接,然后计算桥接参数

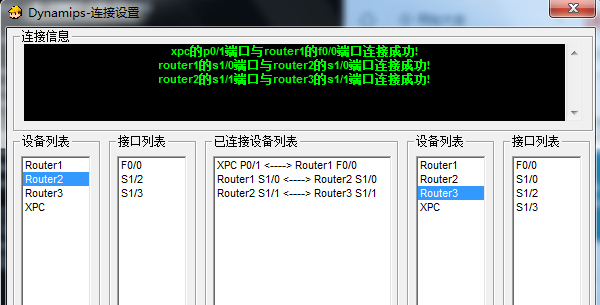

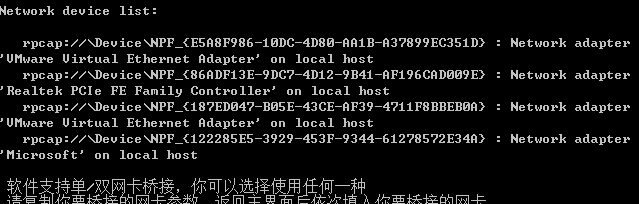

我电脑使用无线网上网,应该选上图的第四个参数吧。然后路由器参数也按要求设置了,然后就是按拓扑链接了这样应该算配置完了。

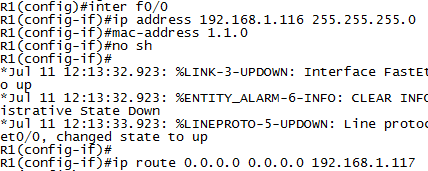

然后在securecrt里,我想用R1ping一下主机(192.168.1.117),然后用R2 ping 一下主机看是否能ping通。以下是我的配置命令:R1(f0/0端口):
s1/0端口:IP:192.168.12.1 mac:1.1.1 IP route 0.0.0.0 0.0.0.0 192.168.12.2.。然后R2,s1/0端口:IP:192.168.12.2 mac:1.1.2 R2 s1/1端口:IP:192.168.23.2 mac:2.2.3。遇到的问题:1.我使用R2pingR1的f0/0端口可以ping通,为什么R2pingPC(192.168.1.117)就不能ping 通呢???(R1直接pingPC就可以ping通的,好奇怪感觉)。2.现在假设上面的拓扑全能通了,想在我想在每个网络抓一下包,比如我想抓PC到R1的包,那我在onmipeek适配器中可以直接选择无线网卡,然后进行抓包(已经试验了,成功了),那我如果想抓R1到R2的包,应该怎么选择或者设置端口关联的网卡呢(其实还是第一次您回的我说:“你的网卡没有选对,你需要确定一下R1 R2 R3各个接口绑定的是哪块网卡,再去抓对应的网卡的包”,我想说的是,每个接口应该不用单独绑定网卡吧?计算桥接参数时候不是已经相当于R1的f0/0端口绑定了PC的无线网卡了吗)?一个字一个字码的,看这么多字也辛苦你了,希望再解答一下我的疑问,谢谢啦
  • 打赏
  • 举报
回复
X-i-n 2015-07-10
http://www.360doc.com/content/12/1109/14/8702986_246817902.shtml 在bat文件里起作用 还是试试我和你说的两个软件吧,自己手工改批处理文件很容易出错,过程也会特别繁琐
  • 打赏
  • 举报
回复
小_磊_哥 2015-07-10
引用 1 楼 Runnerchin 的回复:
你的网卡没有选对,你需要确定一下R1 R2 R3各个接口绑定的是哪块网卡,再去抓对应的网卡的包 还是用cisco官方出的packet tracer吧。这个软件不需要配置,可以直接用鼠标拖出拓扑来,抓包也可以直接在软件里抓,缺点是只能在软件层面实现模拟 GNS可以在硬件层面实现模拟,可以关联物理网卡,其实它也是基于dynamicps的,比packet tracer麻烦的地方是需要自己下载IOS
引用 1 楼 Runnerchin 的回复:
你的网卡没有选对,你需要确定一下R1 R2 R3各个接口绑定的是哪块网卡,再去抓对应的网卡的包 还是用cisco官方出的packet tracer吧。这个软件不需要配置,可以直接用鼠标拖出拓扑来,抓包也可以直接在软件里抓,缺点是只能在软件层面实现模拟 GNS可以在硬件层面实现模拟,可以关联物理网卡,其实它也是基于dynamicps的,比packet tracer麻烦的地方是需要自己下载IOS
请问具体在哪一步设定R1,R2,R3接口要绑定的物理网卡呢??是在dynamicps建虚拟路由器的时候吗,还是securecrt通过命令来操作???
  • 打赏
  • 举报
回复
X-i-n 2015-07-09
你的网卡没有选对,你需要确定一下R1 R2 R3各个接口绑定的是哪块网卡,再去抓对应的网卡的包 还是用cisco官方出的packet tracer吧。这个软件不需要配置,可以直接用鼠标拖出拓扑来,抓包也可以直接在软件里抓,缺点是只能在软件层面实现模拟 GNS可以在硬件层面实现模拟,可以关联物理网卡,其实它也是基于dynamicps的,比packet tracer麻烦的地方是需要自己下载IOS
  • 打赏
  • 举报
回复
