三极管反相电流问题咨询 ?

爆板流 2015-07-10 11:07:52

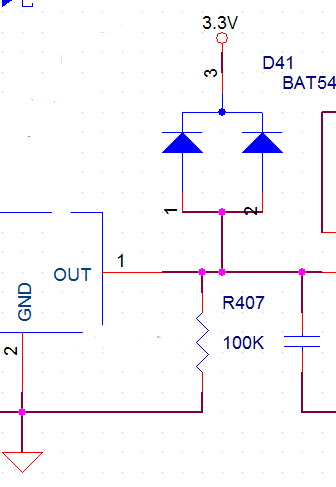

如题,如果我电路如下图设计,那么在输出端,用AD采样,是否会采样到电压,大约为 0.56uA*100K = 56mV的电压?
我的理解:(0.56uA是看曲线图得到的)
1、因为3.3V/100K = 33uA > 0.56uA 所以应该会得到56mV电压(这样导致 二极管两端压降就变为了 3.3V-56mV);
2、如果100K不是100K,而是100M,那么 3.3V/100M =0.033uA < 0.56uA 所以应该不会得到56mV电压;(因为假设有0.033uA电流溜过去,那么在电阻端应该会有3.3V电压,那么二极管压降就没有3.3V了,而是0,这样漏电流就很小了。与前面又矛盾了。所以这种情况下应该基本没有漏电流了吧)?
麻烦高手帮我答疑下这两个疑问哦?





...全文
240 8 打赏 收藏 转发到动态 举报
AI 作业
写回复
用AI写文章
8 条回复
切换为时间正序
请发表友善的回复…
发表回复
爆板流 2015-07-15
  • 打赏
  • 举报
回复
认真看题目啊····
爆板流 2015-07-15
  • 打赏
  • 举报
回复
引用 5 楼 zhujinqiang 的回复:

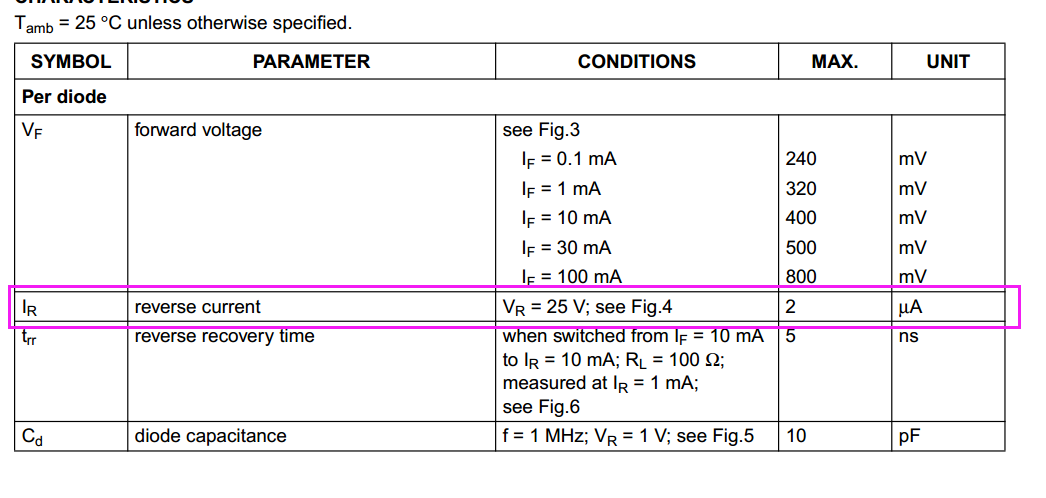

Ir=2uA 是有条件的 ,你贴的datasheet上面写得很清楚 Vr=25V的时候才有2uA。
shuiyan 2015-07-15
  • 打赏
  • 举报
回复
楼主的问题表述很不清楚。 三极管没有“输出端”这样的名称。 三极管的常用原理图库不是这样的。 贴出的图,左边那个更像是“三端稳压集成电路”,典型的是LM7805。 如果想获得更清晰的答案,请重新审核一下你的问题,并尽量把图描述的更清楚。
zhujinqiang 2015-07-12
  • 打赏
  • 举报
回复
Ir=2uA 是有条件的 ,你贴的datasheet上面写得很清楚 Vr=25V的时候才有2uA。
sd6814466 2015-07-11
  • 打赏
  • 举报
回复
这是想干嘛?通过ADC测出二极管的反向漏电流? 如果是的话,估计你要失望了。也许你查的0.56uA是对的,但其他电路的影响很难减小,比如输出器件(OUT1那个)的电流,ADC的输入电流,这些可能都是uA级的,会严重影响原电压。另外56mV的电压一般的ADC也不容易采集吧?总之存在较多的问题
worldy 2015-07-10
  • 打赏
  • 举报
回复
out1看起来像是三段稳压输出,如果是,那就是三端稳压芯片的规格电压,和接的电阻无关;不管你接多少电阻,输出电压是稳定的(当然,不能进入过流保护或者过热保护)
爆板流 2015-07-10
  • 打赏
  • 举报
回复
引用 1 楼 worldy 的回复:
哪个输出端?
OUT1那个节点 就是。
worldy 2015-07-10
  • 打赏
  • 举报
回复
哪个输出端?
