请教一个用串口读取单片机消息在Edit控件中汉字显示不正常的问题

Anjoid 2015-09-19 06:50:16
最近在做一个单片机调试程序，环境是VS2008，用的MSCOMM控件，三个edit，一个发送mEditSend，一个接收只读mEditRcv，另一个显示发送的历史记录只读mEditHsty，现在问题是接收区无法正常显示单片机发回来的中文字符，但发送区和历史记录中可以正常编辑显示汉字

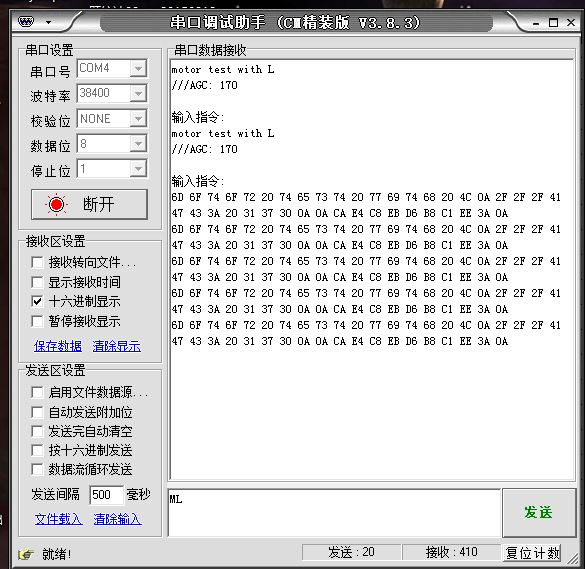

用串口调试助手能正常接收显示单片机发来的中文字符，说明单片机上传的内容是正确的


用16进制查看单片机上传的字符串就是这一段：
6D 6F 74 6F 72 20 74 65 73 74 20 77 69 74 68 20 4C 0A 2F 2F 2F 41 47 43 3A 20 31 37 30 0A 0A CA E4 C8 EB D6 B8 C1 EE 3A 0A

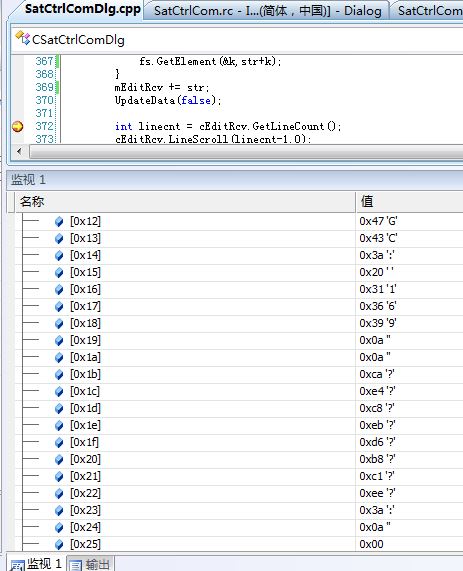

在监视器中跟踪变量，接收到的是正确的，中文都能显示出来，

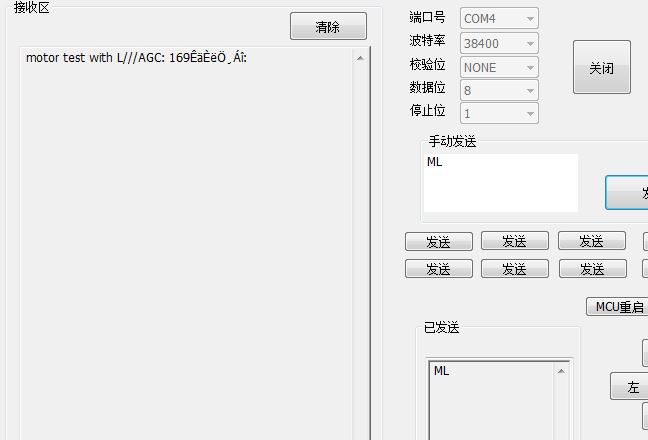

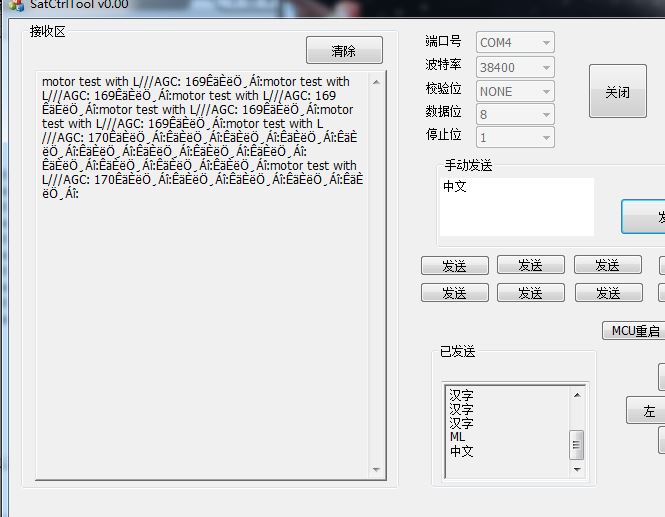

可最后显示在Edit中就是这么个鸟样了


收发操作的函数代码见下：


void CSatCtrlComDlg::OnBnClickedButton2() //发送数据 并将发送历史在对话框中显示

{



	VARIANT str;



	UpdateData(true);

	str = COleVariant(mEditSend);



	cMSCommPort.put_Output(str);

	mEditHsty += str;

	mEditHsty += "\r\n";



	UpdateData(false);



	int linecnt = cEditHsty.GetLineCount();

	cEditHsty.LineScroll(linecnt-1,0);



}

BEGIN_EVENTSINK_MAP(CSatCtrlComDlg, CDialog)

	ON_EVENT(CSatCtrlComDlg, IDC_MSCOMM1, 1, CSatCtrlComDlg::OnCommMscomm1, VTS_NONE)

END_EVENTSINK_MAP()



void CSatCtrlComDlg::OnCommMscomm1()  //串口有接收时显示在接收区

{



	if(cMSCommPort.get_CommEvent()==2)

	{

		char str[1024] = {0};

		long k;

		VARIANT InputData = cMSCommPort.get_Input();

		COleSafeArray fs;

		fs = InputData;

		for(k=0;k<fs.GetOneDimSize();k++)

		{

			fs.GetElement(&k,str+k);

		}

		mEditRcv += str;

		UpdateData(false);



		int linecnt = cEditRcv.GetLineCount();

		cEditRcv.LineScroll(linecnt-1,0);

	}

}


同编译器设置有关么，因为自动生成的代码老有这么一段



一直做的是单片机开发，VC各种控件特性还不太了解，还请各位高手给分析分析这是什么情况。
谢谢大家了
...全文
232 10 打赏 收藏 转发到动态 举报
写回复
用AI写文章
10 条回复
切换为时间正序
请发表友善的回复…
发表回复
Anjoid 2015-10-17
  • 打赏
  • 举报
 回复

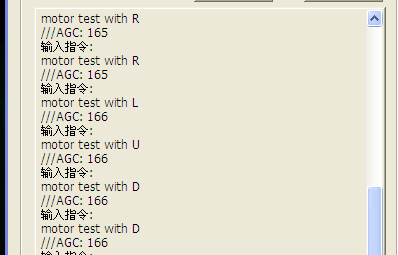

上传个效果图
Anjoid 2015-10-17
  • 打赏
  • 举报
 回复
问题搞定了 不是汉字编码的问题也不是字节被拆分 两个原因 第一个是串口接受显示部分的代码不太对，在下面加了蓝色的几行就可以正常显示汉字了，抄代码不知怎么漏掉几行 void CSatCtrlComDlg::OnCommMscomm1() //串口有接收时显示在接收区 { CString strTmp; if(cMSCommPort.get_CommEvent()==2) { char str[1024] = {0}; long k; VARIANT InputData = cMSCommPort.get_Input(); COleSafeArray fs; fs = InputData; for(k=0;k<fs.GetOneDimSize();k++) { fs.GetElement(&k,str+k); } for(k=0;k<len;k++) { char bt=*(char*)(str+k); strTmp.Format("%c",bt); mEditRcv += strTmp; } UpdateData(false); int linecnt = cEditRcv.GetLineCount(); cEditRcv.LineScroll(linecnt-1,0); } 第二个原因是单片机输出换行用的是‘\n’，也就是0x0A，而windows下换行符是0x0D 0x0A也就是“\r\n”,另存为txt用记事本打开时好像自动补了0x0D 但位置有时候不对 也不知道为什么 反正现在这样改完就OK了 还是谢谢以上各位了
xiaohuh421 2015-09-22
  • 打赏
  • 举报
 回复
从你那个图, 4个汉字, 占用了12字节, 说明每个汉字是三个字节, 那基本上可以确定你的单片机发过来的汉字编码是utf-8的 VS中能显示, 那是VS自己做判断处理的. 而你的VS环境编辑框默认是unicode编码. 所以要显示正常, 就只需要把你的串由UTF-8 转换成UNICODE即可
笨笨仔 2015-09-21
  • 打赏
  • 举报
 回复
我和伙伴开发单片通信时，他都是用ANSI的GB2312，我用Unicode，因为双方编码不同，PC端接收和发送都需要进行编码转换。以下转换函数供参考：

	// ANSI To UNCODE转换
	CString AnsiToUnicode(char * szAnsi, int len=0);
	// Unicod To ANSI转换
	int UnicodToAnsi(CString str,char* buff);


// ANSI To UNCODE转换
CString CStringProc::AnsiToUnicode(char * szAnsi, int len)
{
	CString str;
	// ansi to unicode
	//预转换，得到所需空间的大小
	int wcsLen;
	if(len>0)
		wcsLen=len;
	else
		wcsLen= ::MultiByteToWideChar(CP_ACP, NULL, szAnsi, strlen(szAnsi), NULL, 0);
	//分配空间要给'\0'留个空间，MultiByteToWideChar不会给'\0'空间
	wchar_t* wszString = new wchar_t[wcsLen + 1];
	//转换
	::MultiByteToWideChar(CP_ACP, NULL, szAnsi, strlen(szAnsi), wszString, wcsLen);
	//最后加上'\0'
	wszString[wcsLen] = '\0';			// UNICODE字串
	str=wszString;
	delete wszString;
	return str;
}

// Unicod To ANSI转换
int CStringProc::UnicodToAnsi(CString str,char* buff)
{
	int len=0;
	// UNICODE编码 转换成 ANSI编码
	len = ::WideCharToMultiByte(CP_ACP, NULL, str,
		str.GetLength(), NULL, 0, NULL, NULL);		// 取字串长度
	::WideCharToMultiByte(CP_ACP, NULL, str, str.GetLength(),
		buff, len, NULL, NULL);
	buff[len++]=0x00;				// 写字串尾部结束标志

	return len;					// 转换长度
}
schlafenhamster 2015-09-21
  • 打赏
  • 举报
 回复
代码在 “PeekComm.rar” http://download.csdn.net/detail/schlafenhamster/5202391 “本程序 窥视 串口的 活动。主要 hook 了： {"KERNEL32.DLL", "CreateFileA","myCreateFileA",(FARPROC)myCreateFileA}, {"KERNEL32.DLL", "CreateFileW","myCreateFileW",(FARPROC)myCreateFileW}, {"KERNEL32.DLL",”
Anjoid 2015-09-21
  • 打赏
  • 举报
 回复
引用 2 楼 schlafenhamster 的回复:
汉字可能被拆分成 2次 接受；

// "65 A3A8 CAD5 B2D8 A3"  // problem at A3
// "A9 0D0A 0D0A D2BB A1"  // problem at A9 and A1 !!!!
#define SZ  1
BYTE *CPeekCommDlg::KillHalfHZ(BYTE *pdata,UINT len)
{//
static BYTE HalfHz=0;

	BYTE firstHalf=0;
	UINT HalfAt=0;
	UINT total=0;
	BYTE *copy=0;
	BYTE *pTmp=0;
//
//	afxDump << len << "\r\n";
//
	if(HalfHz != 0)
	{// add last half HZ to newline
		copy=new BYTE[len+1+SZ];
		memset(copy,0,len+1+SZ);
		copy[0]=HalfHz;
		HalfHz=0;
		memcpy(©[1],pdata,len);
		total=len+1;
	}
	else
	{// keep original
		copy=new BYTE[len+SZ];
		memset(copy,0,len+SZ);
		memcpy(copy,pdata,len+SZ);
		total=len;
	}
	pTmp=copy;
// check this new line
	for(UINT i=0; i < total; i++)
	{
		if(*pTmp >= 0x80)
		{
			if(firstHalf==0)
			{// half hz
				firstHalf = *pTmp;
				HalfAt = i+1;
			}
			else
			{// has half hz
				if(i==HalfAt)
				{// 1 hz
					HalfAt=0;
					firstHalf=0;
				}
				else
				{// middle or end ? 0xA8 0x44
					break;
				}
			}
		}//if(*pTmp >= 0x80)
		pTmp++;
	}
//
	if(HalfAt==0)
	{// newline no half HZ
		copy[total]=0;
	}
	else if (HalfAt==total)
	{// newline has half HZ at end
		HalfHz=firstHalf;
		copy[total-1]=0;
	}
// you must delete it later !
	return copy;
}
使用 DWORD CPeekCommDlg::AppendText(BYTE *pdata,UINT len,COLORREF FgColor) { CharNewColor(FgColor); // make a sz BYTE *pnew=KillHalfHZ(pdata,len); // LONG nStartChar; LONG nEndChar; m_RichEdit.GetSel(nStartChar,nEndChar); m_RichEdit.SetSel(nEndChar,nEndChar);// go end m_RichEdit.ReplaceSel((char*)pnew); delete [] pnew; // int all=m_RichEdit.GetLineCount(); if(all > 17 ) m_RichEdit.LineScroll(all-17,0); // return len; }
我研究下怎么合到我那个显示的函数里试试 谢谢
Anjoid 2015-09-21
  • 打赏
  • 举报
 回复
引用 3 楼 wxhxj0268 的回复:
VS2008用的是Unicode编码，而单片机一般都用GB编码，因此在接收端需要进行码制转换。
我用的是多字符集 Unicode试了也不对 而且把Edit中的文字存在txt文件中打开时正确的 那请问应该怎么转换呢？
笨笨仔 2015-09-19
  • 打赏
  • 举报
 回复
VS2008用的是Unicode编码，而单片机一般都用GB编码，因此在接收端需要进行码制转换。
schlafenhamster 2015-09-19
  • 打赏
  • 举报
 回复
汉字可能被拆分成 2次 接受；

// "65 A3A8 CAD5 B2D8 A3"  // problem at A3
// "A9 0D0A 0D0A D2BB A1"  // problem at A9 and A1 !!!!
#define SZ  1
BYTE *CPeekCommDlg::KillHalfHZ(BYTE *pdata,UINT len)
{//
static BYTE HalfHz=0;

	BYTE firstHalf=0;
	UINT HalfAt=0;
	UINT total=0;
	BYTE *copy=0;
	BYTE *pTmp=0;
//
//	afxDump << len << "\r\n";
//
	if(HalfHz != 0)
	{// add last half HZ to newline
		copy=new BYTE[len+1+SZ];
		memset(copy,0,len+1+SZ);
		copy[0]=HalfHz;
		HalfHz=0;
		memcpy(©[1],pdata,len);
		total=len+1;
	}
	else
	{// keep original
		copy=new BYTE[len+SZ];
		memset(copy,0,len+SZ);
		memcpy(copy,pdata,len+SZ);
		total=len;
	}
	pTmp=copy;
// check this new line
	for(UINT i=0; i < total; i++)
	{
		if(*pTmp >= 0x80)
		{
			if(firstHalf==0)
			{// half hz
				firstHalf = *pTmp;
				HalfAt = i+1;
			}
			else
			{// has half hz
				if(i==HalfAt)
				{// 1 hz
					HalfAt=0;
					firstHalf=0;
				}
				else
				{// middle or end ? 0xA8 0x44
					break;
				}
			}
		}//if(*pTmp >= 0x80)
		pTmp++;
	}
//
	if(HalfAt==0)
	{// newline no half HZ
		copy[total]=0;
	}
	else if (HalfAt==total)
	{// newline has half HZ at end
		HalfHz=firstHalf;
		copy[total-1]=0;
	}
// you must delete it later !
	return copy;
}
使用 DWORD CPeekCommDlg::AppendText(BYTE *pdata,UINT len,COLORREF FgColor) { CharNewColor(FgColor); // make a sz BYTE *pnew=KillHalfHZ(pdata,len); // LONG nStartChar; LONG nEndChar; m_RichEdit.GetSel(nStartChar,nEndChar); m_RichEdit.SetSel(nEndChar,nEndChar);// go end m_RichEdit.ReplaceSel((char*)pnew); delete [] pnew; // int all=m_RichEdit.GetLineCount(); if(all > 17 ) m_RichEdit.LineScroll(all-17,0); // return len; }
Anjoid 2015-09-19
  • 打赏
  • 举报
 回复
补充一下，mEditRcv的属性设置是这样的


谢谢各位
