E-R图中实体间的连线有圈圈

TheBigBangWOW 2016-03-17 01:04:34

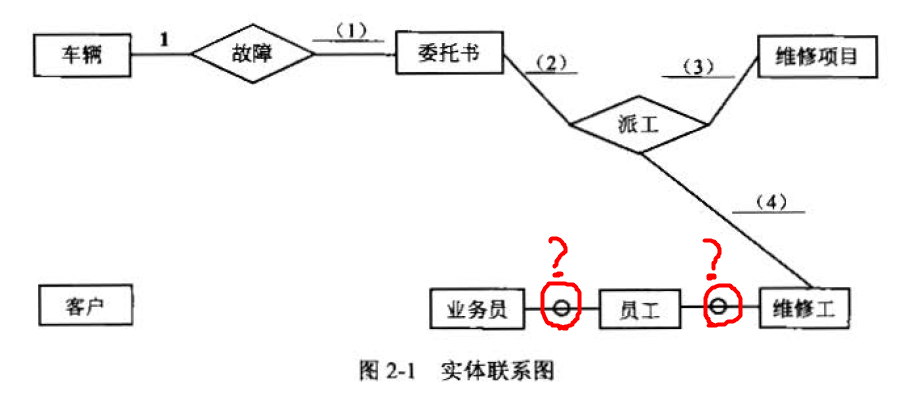

如下图，请问实体间连线还加有圈圈表示什么意思？

...全文

2639 9 打赏收藏转发到动态举报

写回复

9 条回复

切换为时间正序

请发表友善的回复…

发表回复

TheBigBangWOW 2016-03-25

打赏
举报

回复

引用 8 楼 roy_88 的回复:

[quote=引用 5 楼 TheBigBangWOW 的回复:] [quote=引用 4 楼 roy_88 的回复:] 这图在那找的，本身图就存有问题应该有个圆圈里有o，分别连接三个角色对象

谢谢，是07年软考的题目，原文其实有一句话，应该可以帮助理解请问这里题目表达的是不是员工是父实体，维修工和业务员是子实体的意思？

[/quote] 通常会这样员工关系线(圆圈为o）--(o/d/U 常用这3个选项) 分别连接两个子实体 --员工下有两个子实体可同时拥有关系个人认为只能这样解释Crow's Foot表示法的optionality表示为关系是1~0..1关系从整个图看,个人观点只能去看这类题库的解释 [/quote] 谢谢

中国风 2016-03-19

打赏
举报

回复

引用 5 楼 TheBigBangWOW 的回复:

[quote=引用 4 楼 roy_88 的回复:]
这图在那找的，本身图就存有问题

应该有个圆圈里有o，分别连接三个角色对象

谢谢，是07年软考的题目，
原文其实有一句话，应该可以帮助理解
请问这里题目表达的是不是员工是父实体，维修工和业务员是子实体的意思？

[/quote]
通常会这样
员工
关系线(圆圈为o）--(o/d/U 常用这3个选项)
分别连接两个子实体

--员工下有两个子实体可同时拥有

关系个人认为只能这样解释Crow's Foot表示法的optionality表示为关系是1~0..1关系

从整个图看,个人观点只能去看这类题库的解释

mingqing6364 2016-03-18

打赏
举报

回复

引用 6 楼 TheBigBangWOW 的回复:

[quote=引用 1 楼 mingqing6364 的回复:] 允许重叠，允许有那么一个人拥有业务员、员工、维修工三种身份中的两种或两种以上，比如一个既是员工又是维修工还可以是业务员的人

但是原文说员工是父实体，其他两个是子实体，也就是他们是继承的关系[/quote] 细想一下确实如此，是我误解了，应该这样理解，派出的员工至少要拥有维修工和业务人员两种身份之一最后我觉得（4）号连线，应该从派工画到员工上面多谢指正

中国风 2016-03-18

打赏
举报

回复

这图在那找的，本身图就存有问题应该有个圆圈里有o，分别连接三个角色对象

TheBigBangWOW 2016-03-18

打赏
举报

回复

引用 4 楼 roy_88 的回复:

这图在那找的，本身图就存有问题

应该有个圆圈里有o，分别连接三个角色对象

谢谢，是07年软考的题目，
原文其实有一句话，应该可以帮助理解
请问这里题目表达的是不是员工是父实体，维修工和业务员是子实体的意思？

TheBigBangWOW 2016-03-18

打赏
举报

回复

引用 1 楼 mingqing6364 的回复:

允许重叠，允许有那么一个人拥有业务员、员工、维修工三种身份中的两种或两种以上，比如一个既是员工又是维修工还可以是业务员的人

但是原文说员工是父实体，其他两个是子实体，也就是他们是继承的关系

卖水果的net 版主 2016-03-17

打赏
举报

回复

引用 1 楼 mingqing6364 的回复:

允许重叠，允许有那么一个人拥有业务员、员工、维修工三种身份中的两种或两种以上，比如一个既是员工又是维修工还可以是业务员的人

TheBigBangWOW 2016-03-17

打赏
举报

回复

支持一个，支持支持支持····

mingqing6364 2016-03-17

打赏
举报

回复

允许重叠，允许有那么一个人拥有业务员、员工、维修工三种身份中的两种或两种以上，比如一个既是员工又是维修工还可以是业务员的人

表示子实体的关系，如员工分为培训师，新员工，部门负责人。
