自制基于CH376S的U盘管理模块时遇到重大问题，大家给看下这是怎么回事？？？？？？？？？？？

[「已注销」]

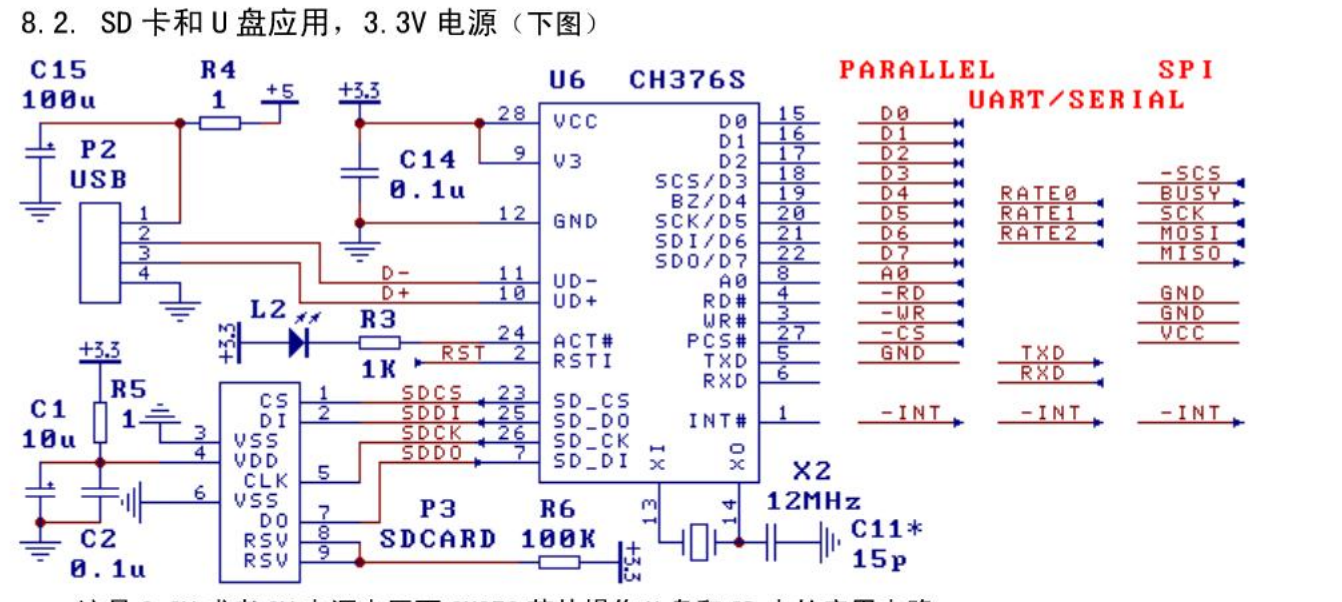

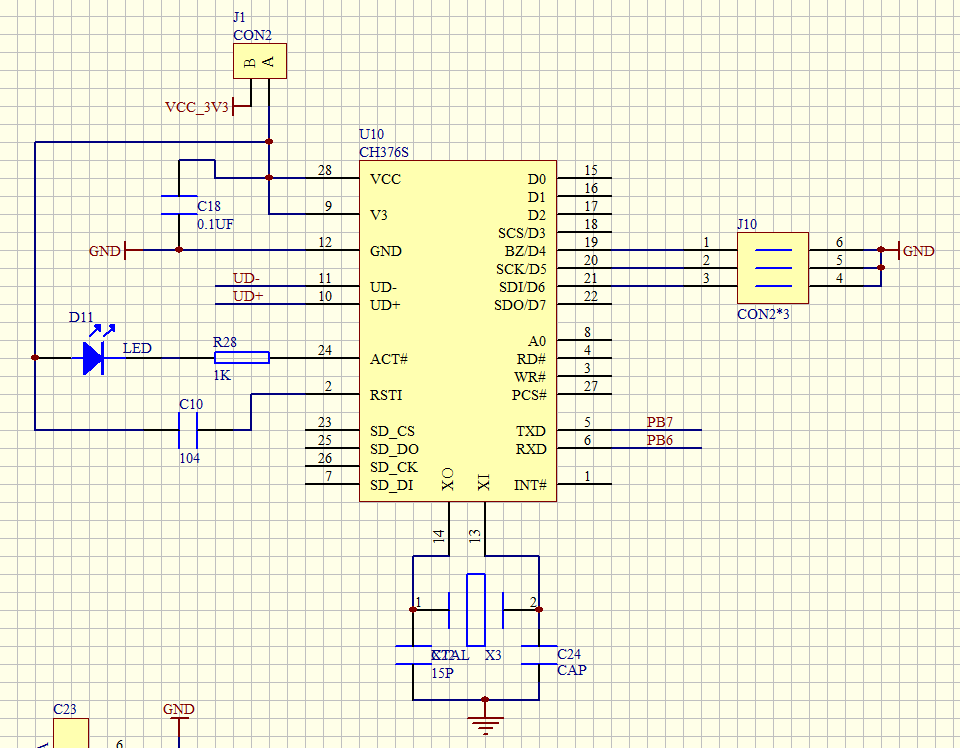

为方便大家看，我把官方的datasheet里的图和我自己的原理图都传上来了。
J10是跳线，准备用来控制上电默认波特率的。
J1是跳线帽，是芯片的电源。
U盘接口的部分就是左下角那一小块，我在测试的时候没有焊上这部分，所以也排除了U盘对整个系统电源的影响。
LED和R28也没有焊。
晶振用的直插12MHZ的
测试的时候发现一上电CH376S就迅速发热，感觉跟抓烙铁一样
谁知道这是怎么回事

[shinerise]

引用 楼主 u011032020 的回复:

为方便大家看，我把官方的datasheet里的图和我自己的原理图都传上来了。 J10是跳线，准备用来控制上电默认波特率的。 J1是跳线帽，是芯片的电源。 U盘接口的部分就是左下角那一小块，我在测试的时候没有焊上这部分，所以也排除了U盘对整个系统电源的影响。 LED和R28也没有焊。 晶振用的直插12MHZ的 测试的时候发现一上电CH376S就迅速发热，感觉跟抓烙铁一样 谁知道这是怎么回事

迅速发热基本上就是电源短路了。你上电后快点量一下电压是不是OK。然后就是可能某个高电平引脚和地短路了。比如芯片的端口输出1，结果外围把引脚拉到0.仔细检查一下电路吧，这种问题比较好定位。

[worldy]

迅速发热，应该是管脚没有接对，拍张实物图看看

[worldy]

J10正常不能直接对地短路，除非有特别的功能说明可以，测试时，先将J10全部断开

[毛毛虫的爹]

应该是有短路 或者电阻太小

[zhujinqiang]

断开J10对地 SCK、SDI、SDO三根线不是应该是SPI口吗？

[「已注销」]

引用 2 楼 worldy 的回复:

迅速发热，应该是管脚没有接对，拍张实物图看看

是按照这个原理图做的PCB啊

[「已注销」]

引用 3 楼 worldy 的回复:

J10正常不能直接对地短路，除非有特别的功能说明可以，测试时，先将J10全部断开

确实断开了，发现发热之后我把除了晶振和芯片意外的电容电阻全拆下去了，也发热

[「已注销」]

引用 5 楼 zhujinqiang 的回复:

断开J10对地 SCK、SDI、SDO三根线不是应该是SPI口吗？

断开J10了，准确的说我都没有焊上J10

[worldy]

引用 7 楼 u011032020 的回复:

[quote=引用 3 楼 worldy 的回复:] J10正常不能直接对地短路，除非有特别的功能说明可以，测试时，先将J10全部断开

确实断开了，发现发热之后我把除了晶振和芯片意外的电容电阻全拆下去了，也发热[/quote] 猜，IC的电源和地对调接了
