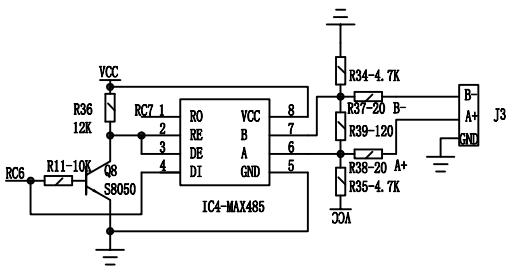

求教MAX485芯片的这种接法对不对?

大星派 2016-08-08 10:57:37
1. DE RE端对不对?
2. 还有A,B端能不能检测到电平变化,能不能接收到数据?

...全文
2173 13 打赏 收藏 转发到动态 举报
AI 作业
写回复
用AI写文章
13 条回复
切换为时间正序
请发表友善的回复…
发表回复
大星派 2016-08-12
  • 打赏
  • 举报
回复
谢谢大家的帮助,感谢!!!
Bruce__Duan 2016-08-11
  • 打赏
  • 举报
回复
应该没问题的,不用再加控制,你可以写代码测试下 我用过一个类似的电路
gordon71305 2016-08-10
  • 打赏
  • 举报
回复
是的,只要写出便可以,RS485是可以多组并联的, 多组并联时紧记只可以只有一早发出便可以, 若两组同时发出有机会烧组件。
gordon71305 2016-08-10
  • 打赏
  • 举报
回复
不用设DE/RE,发送便会发送,发完便接收,只可以一端发送,不可两端或多端同时发送。
玉怀一捧雪 2016-08-09
  • 打赏
  • 举报
回复
485属于半双工通信。一般使用情况是发送的完成后切换到接收模式。 还有别忘了加个120欧姆的匹配电阻,长距离下还是很有必要的
大星派 2016-08-09
  • 打赏
  • 举报
回复
引用 5 楼 gordon71305 的回复:
电路基本是没错的,4.7k上拉和下拉不可以省掉,但可以改大小点当有需要时。 RC6(TX) 低位时自动输出0,高位时输出高位由上下拉电阻4.7k输出1及输入有效。 完全做到自动输入及输出的。
@gordon71305 那编程时 就不要通过程序控制DE RE引脚电平了 是吗? 像RS232程序一样 直接发送 接收就可以了嘛? 谢谢回复
大星派 2016-08-09
  • 打赏
  • 举报
回复
引用 7 楼 libin55 的回复:
485属于半双工通信。一般使用情况是发送的完成后切换到接收模式。 还有别忘了加个120欧姆的匹配电阻,长距离下还是很有必要的
我知道发送的完成后切换到接收模式, 我这个电路图DE RE引脚没有接在单片机上, 还需要在程序里面通过编程切换嘛? 这个原理图没问题吧? 谢谢您
woshi_ziyu 2016-08-08
  • 打赏
  • 举报
回复
电路图没什么问题 可以试试
gordon71305 2016-08-08
  • 打赏
  • 举报
回复
电路基本是没错的,4.7k上拉和下拉不可以省掉,但可以改大小点当有需要时。 RC6(TX) 低位时自动输出0,高位时输出高位由上下拉电阻4.7k输出1及输入有效。 完全做到自动输入及输出的。
大星派 2016-08-08
  • 打赏
  • 举报
回复
@woshi_ziyu 如果按上面图片的接法 没有将RE DE 接在单片机引脚上,怎么编程控制啊? 谢谢回复
woshi_ziyu 2016-08-08
  • 打赏
  • 举报
回复
引用 2 楼 anhei930 的回复:
@woshi_ziyu 发送信号的时候 RE DE引脚能不能变成高电平,编程的时候还要不要用过程序控制RE DE的电平 我单片机用的是PIC18F452,你有没有简单485通信的程序啊,谢谢
需要用单片机控制RE/DE引脚的电平
大星派 2016-08-08
  • 打赏
  • 举报
回复
@woshi_ziyu 发送信号的时候 RE DE引脚能不能变成高电平,编程的时候还要不要用过程序控制RE DE的电平 我单片机用的是PIC18F452,你有没有简单485通信的程序啊,谢谢
