哪位大神精通zedgraph控件如何绘制散点图，但每个点的不同颜色

[Reddragon2010]

想通过zedgraph控件形成频谱瀑布图

[bloodish]

画ColorMap（阶次谱阵）挺复杂的，一两句话很难解释清楚，大概的思路可以告诉你 1,这个不是画点，而是画矩形，颜色填充的矩形，这样才能保证不出现背景空白色 2,要有一张颜色表(Color Table)，如果是RGB颜色通道，按0~255给出256个候选的颜色 3,每个要绘制的点的Y值，按Y轴的最大最小值，计算出颜色表中的索引值，如果Y轴是log方式显示，要先进行线性化处理 4,矩形根据前后两点的频率确定宽度，高度只需要Y轴的显示范围除以颜色数来决定 5,根据每个矩形的颜色新建一个笔刷，当然可能有很多矩形使用相同颜色的笔刷，你可以用字典进行KV的存储（笔刷-->矩形集合） 6,根据字典中的笔刷和矩形的对应关系进行绘制

[Reddragon2010]

引用 楼主 Reddragon2010 的回复:

想通过zedgraph控件形成频谱瀑布图

引用 1 楼 bloodish 的回复:

画ColorMap（阶次谱阵）挺复杂的，一两句话很难解释清楚，大概的思路可以告诉你 1,这个不是画点，而是画矩形，颜色填充的矩形，这样才能保证不出现背景空白色 2,要有一张颜色表(Color Table)，如果是RGB颜色通道，按0~255给出256个候选的颜色 3,每个要绘制的点的Y值，按Y轴的最大最小值，计算出颜色表中的索引值，如果Y轴是log方式显示，要先进行线性化处理 4,矩形根据前后两点的频率确定宽度，高度只需要Y轴的显示范围除以颜色数来决定 5,根据每个矩形的颜色新建一个笔刷，当然可能有很多矩形使用相同颜色的笔刷，你可以用字典进行KV的存储（笔刷-->矩形集合） 6,根据字典中的笔刷和矩形的对应关系进行绘制

请问直接用笔刷画吗？这个瀑布图的数据量很大，有没有什么工具或控件可以实现？

[Reddragon2010]

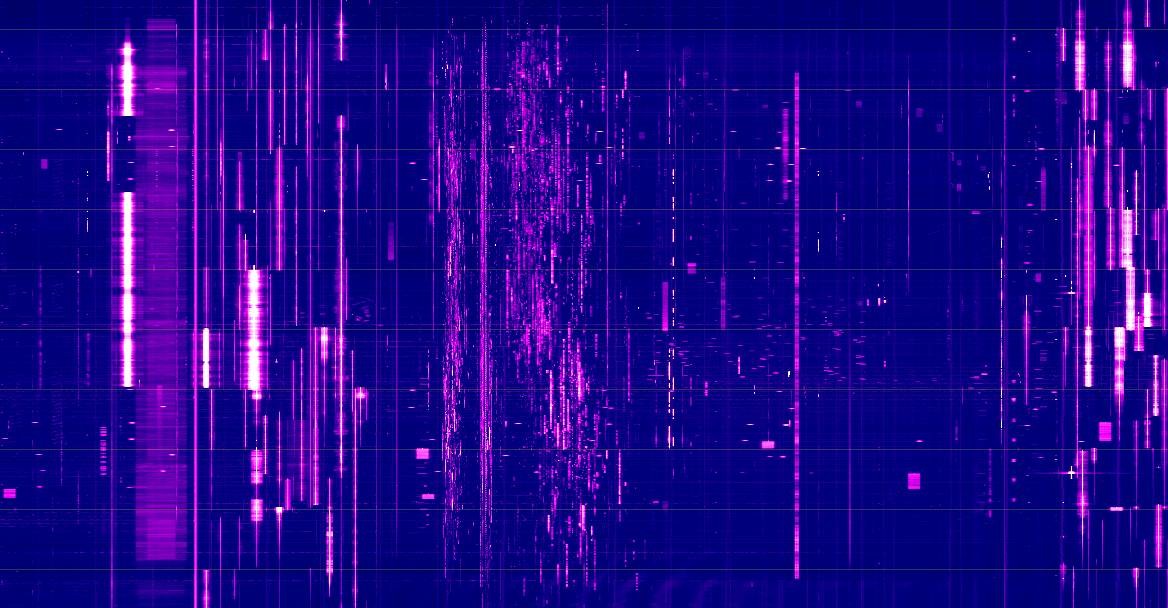

再发个同类的产品图片

[Reddragon2010]

横坐标是频率，纵坐标是时间，平面上每个点的颜色表征该时刻该频率的能量大小 整个二维图从上至下滚动

[bloodish]

建立一个笔刷和矩形集合的对应关系，按256种颜色计算，不可能超过256种笔刷。 多个矩形可以一次性通过Graphics.FillRectangles进行填色，再多也不超过256次绘制 用ZedGraph可以实现，一般的信号处理系统软件里都有瀑布图的实现，但不会是开源的。 你也可以上github找找试试

[Tony_Xian]

太难了，爱莫能助

[wyj5550422]

请问楼主，如何解决，能不能提供点好的建议？我实在没找到合适的方法，只能自己写代码，不知道有没有好的控件实例可以借鉴？
