RS485总线数据出错问题

[Daygang]

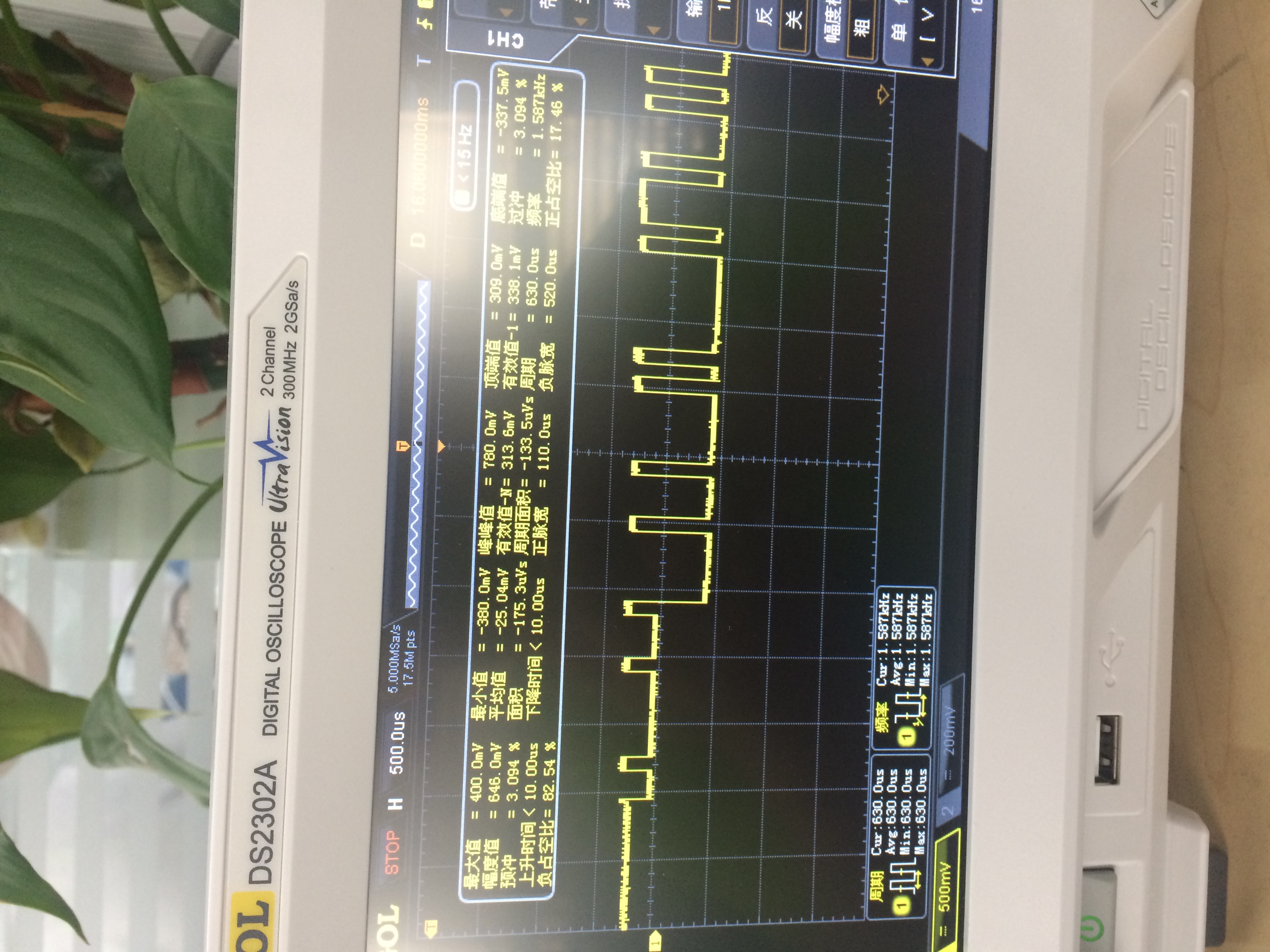

采集器通过RS485接口连接到传感器，因为是测试，总线长度大概10cm，工作方式是采集器发送一段命令给传感器（图片中没有西显示这段波形，已核对是正确的），传感器收到命令后返回一段数据给采集器（图片中的波形所示），现在调试口打印信息显示返回数据出错，核对了一遍波形，正好是图片左手边返回数据刚开始那一段没有被完全拉低，被识别为高电平丢包了导致的。

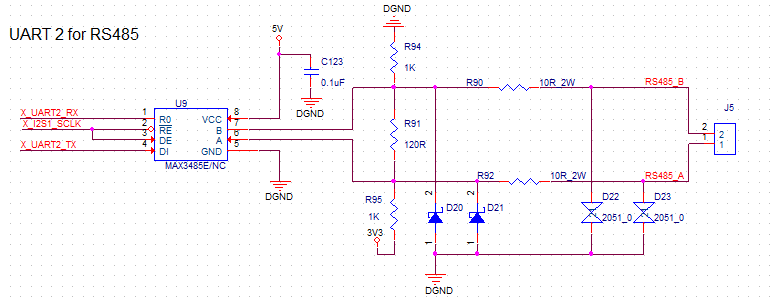

附上原理图采集器RS485转换电路如下：


我自己试着把120欧去掉，把偏置电阻改为10K，把偏执电压改为5V，都是一个错误现象。

请各位大神帮忙分析，谢谢！

[Daygang]

确实是总线冲突了，发送完成后没有及时切换到接收状态，导致数据没接收到

[zgl7903]

总线冲突了吧，可能是两端都处于发送状态， 总线对拉了， 发送完了 应该及时把 RE / DE 置为接收状态， 双踪示波器同时监控 RE 和 485总线波形看看
