STM32的SPI_DR跟SPI的发送/接收缓冲区到底有什么关系?
qq_16738141
2017-07-20 10:50:31
由于最近开发的需要,小弟在研究STM32的SPI接口,但在SPI_DR这个地方遇到了障碍。
STM32的芯片手册上说数据寄存器对应了发送/接收缓冲区并且共用一块寄存器,如下图

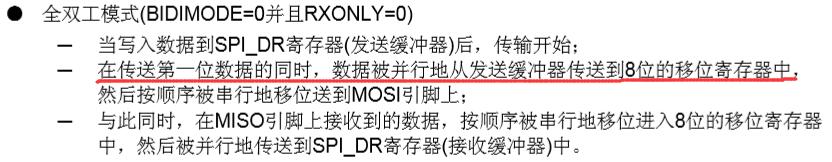

同时在SPI发送和接收流程的描述中又出现了一个移位寄存器,如下图:
我的问题是:
1.这个移位寄存器是什么,是不是SPI_DR
2.如果发送/接收缓冲器都指的是SPI_DR这个寄存器的0-7位,那么在数据同时进行接收和发送的时候怎么区分两个缓冲器?
...全文
5888
3
打赏
收藏
STM32的SPI_DR跟SPI的发送/接收缓冲区到底有什么关系?
由于最近开发的需要,小弟在研究STM32的SPI接口,但在SPI_DR这个地方遇到了障碍。 STM32的芯片手册上说数据寄存器对应了发送/接收缓冲区并且共用一块寄存器,如下图 同时在SPI发送和接收流程的描述中又出现了一个移位寄存器,如下图: 我的问题是: 1.这个移位寄存器是什么,是不是SPI_DR 2.如果发送/接收缓冲器都指的是SPI_DR这个寄存器的0-7位,那么在数据同时进行接收和发送的时候怎么区分两个缓冲器?
复制链接
扫一扫
分享
转发到动态
举报
写回复
配置赞助广告
用AI写文章
3 条
回复
切换为时间正序
请发表友善的回复…
发表回复
打赏红包
zgl7903
2017-07-20
打赏
举报
回复
5
一般这种寄存器使用相同的地址,但是在硬件上是两个寄存器,在读和写时 硬件上会做区分, 一般芯片资料的硬件描述中会有说明
ObrienHuang
2017-07-20
打赏
举报
回复
10
1、移位寄存器是单片机内部的,你可以不用管它,并不是SPI->DR寄存器,它是由SPI->DR寄存器自动发送出去给移位寄存器的; 2、接受的时候,比如uint8_t rec_buf = SPI->DR,就能接收了,发送的时候,uint8_t dat = 'a'; SPI->DR = dat,就行了,读取的时候,就是接收,赋值的时候就是发送。
qq_16738141
2017-07-20
打赏
举报
回复
1
感谢楼上两位,完美解决疑惑,我第一次发帖也不知道怎么重新编辑,不过还是非常感谢,结帖
