请问RGB接口的LCD中60pin的比50pin的多了什么功能？

K23428 2017-08-01 09:27:58

在网上找到两款，都是RGB接口的LCD，发现一个是50pin一个是60pin，不太明白60pin多出来的那些引脚是干嘛的？

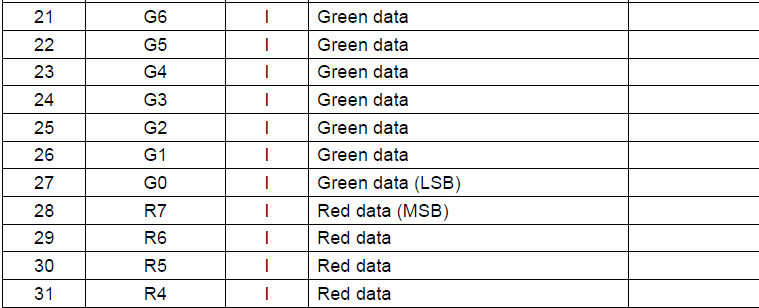

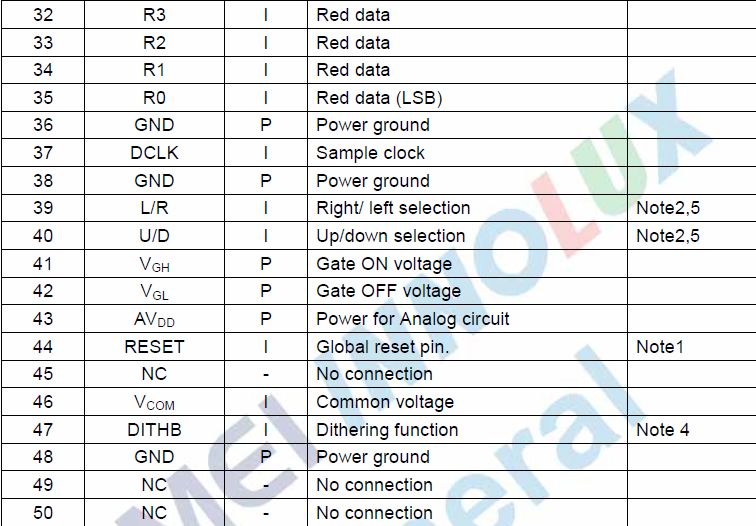

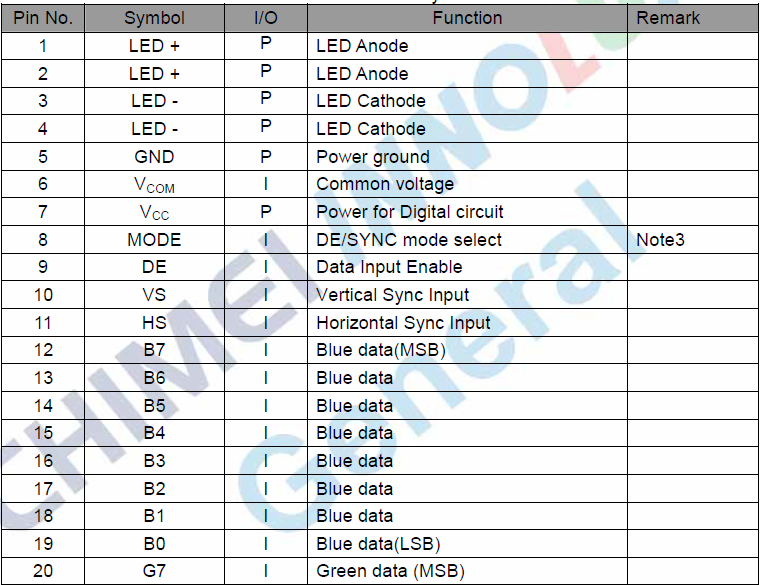

50pin定义：

60pin定义：

...全文

2744 3 打赏收藏转发到动态举报

写回复

3 条回复

切换为时间正序

请发表友善的回复…

发表回复

K23428 2017-08-01

打赏
举报

回复

您好，伽马校正的功能是集成在LCD内部了吗？因此这种60pin的LCD会比50pin的高级？

zgl7903 2017-08-01

打赏
举报

回复

多路 GM1~GM10 的伽马校正

zgl7903 2017-08-01

打赏
举报

回复

https://wenku.baidu.com/view/527a5763a98271fe910ef979.html
