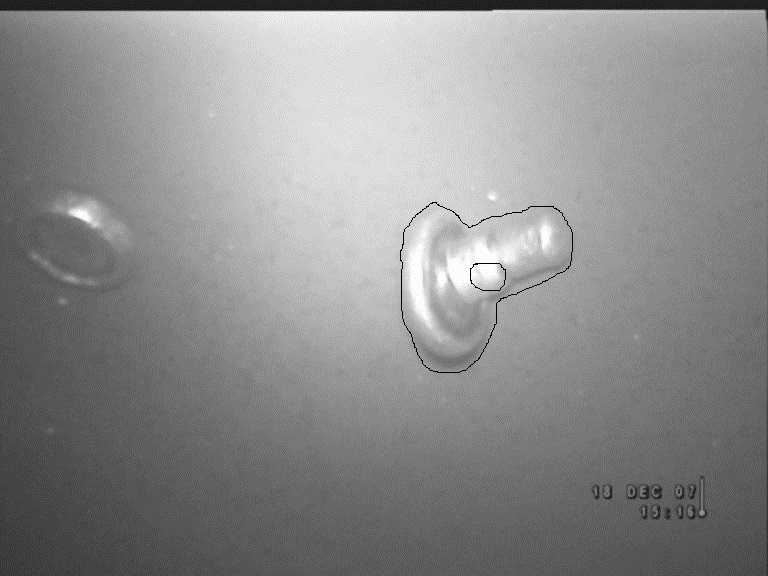

利用OPENCV 如何计算此图片中，用黑线画出来的区域面积；
我做了一左键点击事件，点一次，把点记录下来去用contourArea进行计算，但始终出现异常；
问题一、计算区域面积时，是否需要做其它操作？
问题二、我在黑线区域内又画了一个区域，如何是否可以一次性计算出大区域未被小区域圈进去的部分？
-
等级
本版专家分：45结帖率 92.31% -
利用OPENCV 如何计算此图片中，用黑线画出来的区域面积；
我做了一左键点击事件，点一次，把点记录下来去用contourArea进行计算，但始终出现异常；
问题一、计算区域面积时，是否需要做其它操作？
问题二、我在黑线区域内又画了一个区域，如何是否可以一次性计算出大区域未被小区域圈进去的部分？
展开阅读全文
-
等级
本版专家分：87858勋章
-
- 状元 2017年 总版技术专家分年内排行榜第一
-
- 榜眼 2014年 总版技术专家分年内排行榜第二
-
- 探花 2013年 总版技术专家分年内排行榜第三
-
-
进士
2018年总版新获得的技术专家分排名前十
2012年 总版技术专家分年内排行榜第七
-
-
崩溃的时候在弹出的对话框按相应按钮进入调试，按Alt+7键查看Call Stack即“调用堆栈”里面从上到下列出的对应从里层到外层的函数调用历史。双击某一行可将光标定位到此次调用的源代码或汇编指令处，看不懂时双击下一行，直到能看懂为止。
-
等级
本版专家分：368 -
不知道你是怎么做的，不过contourArea是计算轮廓的面积的，你可能需要先找轮廓（轮廓是闭合的），单纯的点集可能计算不出来
-
等级
本版专家分：45
-
找到原因了，没有问题。第一个问题解决，第二个问题还没有解决。
-
等级
本版专家分：45
-
三个点以上就是一个闭合区间。具体算法，当有重合区域的时候，做计算还是有一点问题。
-
等级
本版专家分：87858勋章
-
- 状元 2017年 总版技术专家分年内排行榜第一
-
- 榜眼 2014年 总版技术专家分年内排行榜第二
-
- 探花 2013年 总版技术专家分年内排行榜第三
-
-
进士
2018年总版新获得的技术专家分排名前十
2012年 总版技术专家分年内排行榜第七
-
-
外轮廓和中间的孔洞区别是构成轮廓的节点顺序是逆时针/顺时针。
或者反过来。
-
等级
本版专家分：45
-
嗯，我就是想得出去掉内部孔，得到外问题区域
-
等级
本版专家分：87858勋章
-
- 状元 2017年 总版技术专家分年内排行榜第一
-
- 榜眼 2014年 总版技术专家分年内排行榜第二
-
- 探花 2013年 总版技术专家分年内排行榜第三
-
-
进士
2018年总版新获得的技术专家分排名前十
2012年 总版技术专家分年内排行榜第七
-
-
参考OpenCV自带的例子：
opencv\sources\samples\cpp\contours2.cpp
