空间坐标算法

sunylf 2018-05-05 08:38:50

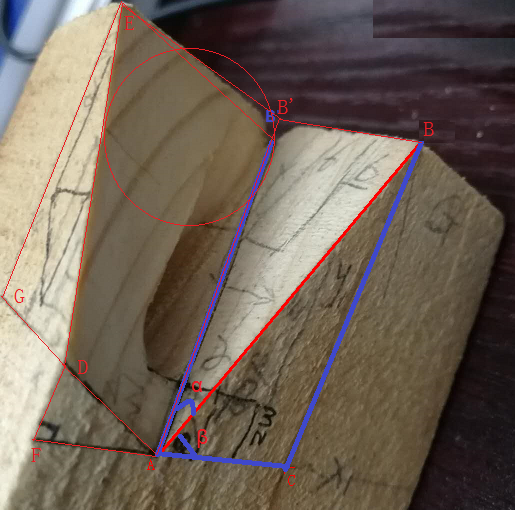

已知:刀具与x,y,z轴夹角分别为α,β,θ.
刀具从D点开始下刀,下切至A点,
然后直线切到B',及AB’ 延长线上或(E点),退出。

设D点坐标为(x_d,y_d,z_d).
AC,BC,GD,AD值均为已知值:
ABB'面中的BB'与底面是平行的。
面AB‘ED与面ABB'是垂直的。

需求A,B',AB‘ 延长线点,E 共5点的坐标公式.
望大神帮忙给出另外4点的坐标.

...全文
1095 8 打赏 收藏 转发到动态 举报
AI 作业
写回复
用AI写文章
8 条回复
切换为时间正序
请发表友善的回复…
发表回复
sunylf 2018-05-11
  • 打赏
  • 举报
回复
方便计算应该让DF、CF线段分别和X、Y轴平行, OB真的能当X轴吗? 已知:DF//x轴,CF//y轴,BO//x轴。 DF=25,△ABO⊥□ABCD这2个条件决定:□ABCD与□YZ的夹角。
ch00202803 2018-05-10
  • 打赏
  • 举报
回复
引用 6 楼 sunylf 的回复:
上图中BO=30,OG=50,AG=10,AE=10,DF=25 ∠DFC=∠AED=∠AGO=∠AOB=∠DCB=90⁰ ∠GAO=atan1(50,10)=78.69⁰ AO=sqrt(10*10+50*50)=50.9902 ∠BAO=atan1(30,50.9902)=atan(0.58835)=30.47⁰ △ABO中三点坐标分别为:o(0,0,0),A(0,-50,10),B(-30,0,0) △ABO⊥□ABCD 1.求□ABCD与x,y,z轴的夹角是多少,请列出计算或推导公式。 2.求□ABCD的平面方程. 3.已知:直线MN//AB,MB=5.求直线MN方程.
∠DFC=90°这个条件无用,因为可以随便做这样的三角形,F点在半圆路径上就行。方便计算应该让DF、CF线段分别和X、Y轴平行,这样通过线段长就能直接得出D、C点的X、Y坐标,然后EG长就是D、C两点的Z轴坐标。这样D、C两点的坐标就分别是(0,-CF,EG),(-DF,0,EG)。 B点在X轴上,所以它的坐标是(-OB,0,0)。 A点,在YZ轴所在平面上,所以它的坐标是(0,-OG,AG)。 这样4个点的坐标就全已知了,按坐标算夹角的方法已经忘了不过4点坐标已知应该可以求了吧。 NM,只要通过A点向AD方向移动AN距离、B点向BC方向移动BM距离就能求出坐标(A、D坐标差的AN/AD加在A坐标上,M点同理,AN不知道的话延长AD、BC组成三角形求)。 以上以你画的坐标轴为前提计算的,但我表示怀疑:OB真的能当X轴吗?因为不同的切口可能出现OB不和ZY平面垂直的情况。
sunylf 2018-05-10
  • 打赏
  • 举报
回复

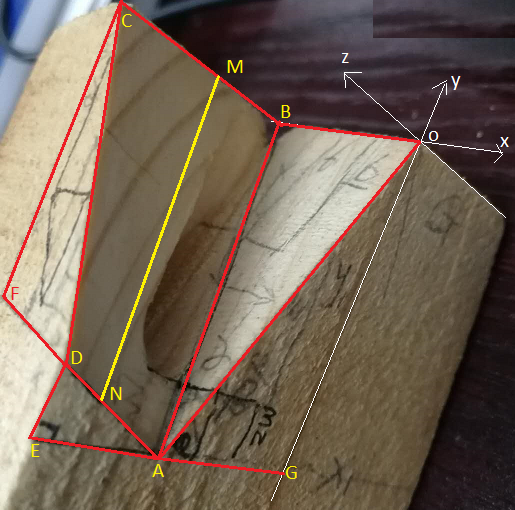

上图中BO=30,OG=50,AG=10,AE=10,DF=25 ∠DFC=∠AED=∠AGO=∠AOB=∠DCB=90⁰ ∠GAO=atan1(50,10)=78.69⁰ AO=sqrt(10*10+50*50)=50.9902 ∠BAO=atan1(30,50.9902)=atan(0.58835)=30.47⁰ △ABO中三点坐标分别为:o(0,0,0),A(0,-50,10),B(-30,0,0) △ABO⊥□ABCD 1.求□ABCD与x,y,z轴的夹角是多少,请列出计算或推导公式。 2.求□ABCD的平面方程. 3.已知:直线MN//AB,MB=5.求直线MN方程.
xuzuning 2018-05-07
  • 打赏
  • 举报
回复
线AD 是已知的,不能在计算问题 B' 在物料因透视原因不可见的三个面的任一面上 你可由 面 ABB' 和 面 AB'D 的一般式,列出 6 个方程 通过 面 ABB' 和 面 AB'D 垂直,列出 1 个方程 整理后是个不定方程组,并无唯一解
sunylf 2018-05-07
  • 打赏
  • 举报
回复
BB'平行于GD,BB'垂直于AB及bc. 求B‘的坐标计算公式。 实际上就是要求出 1.线AD上任一点的坐标公式, 2.线AB'上任一点的坐标公式。 3.线B'E上任一点坐标公式。
sunylf 2018-05-07
  • 打赏
  • 举报
回复
其实就是求平面ADEB‘中的AB‘的直线方程. 刀具与x,y,z轴的夹角分别为:a,b,c 请帮忙写出线AB'的直线方程。
sunylf 2018-05-07
  • 打赏
  • 举报
回复
再简化一下,就是刀具与x轴夹角为a,与y轴夹角为b,与z轴夹角为c, 求AB'线与BB'线的交点B'的坐标公式。
xuzuning 2018-05-06
  • 打赏
  • 举报
回复
ABDB' 构成一个六棱锥 依题意,A、B、D 是已知的或可推算出的 B' 是可变的,只知道其 Z坐标为材料的厚度 面 ABB' 和 面 AB'D 都因 B' 不确定而不确定
