opo7c 运算放大器 电路问题
CodeAllen嵌入式
优质创作者: 嵌入式与硬件开发技术领域
领域专家: C/C++技术领域
2018-06-01 08:46:27

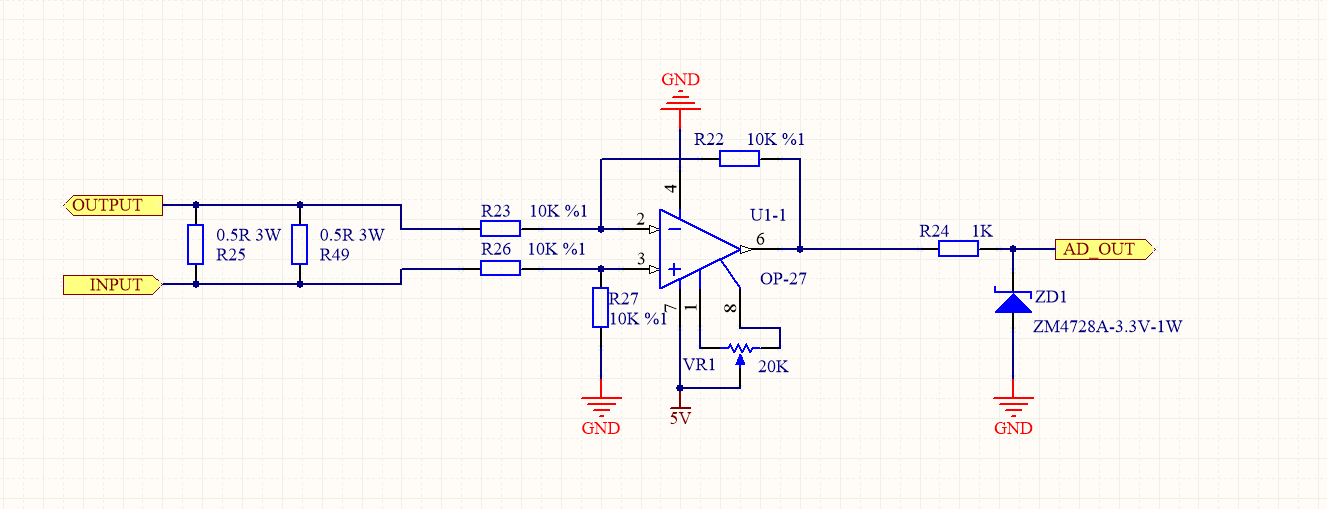

按照差分运算放大接的电路,放大比例一比一,但是实际输入1引脚和2引脚均接地时输出端有一个6V电压,不知道为什么?有接触过这种电路的帮忙看下
...全文
1448
5
打赏
收藏
opo7c 运算放大器 电路问题
按照差分运算放大接的电路,放大比例一比一,但是实际输入1引脚和2引脚均接地时输出端有一个6V电压,不知道为什么?有接触过这种电路的帮忙看下
复制链接
扫一扫
分享
转发到动态
举报
写回复
配置赞助广告
用AI写文章
5 条
回复
切换为时间正序
请发表友善的回复…
发表回复
打赏红包
zhangruxpy
2020-05-16
打赏
举报
回复

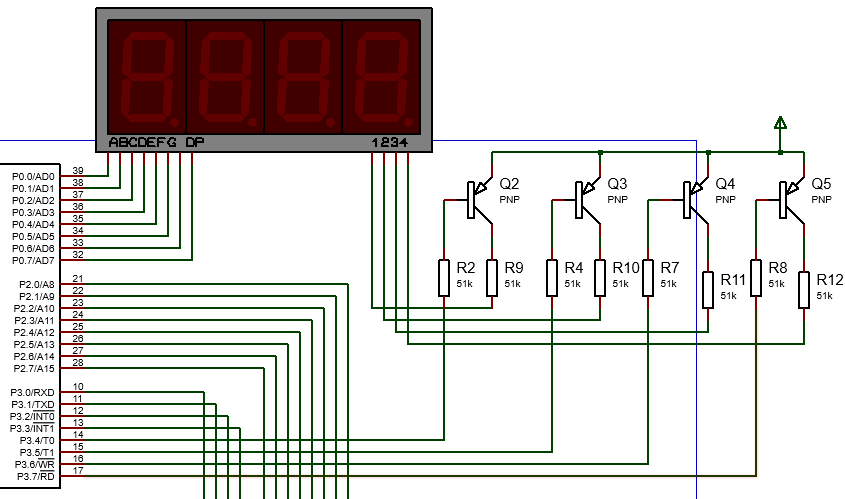

发错了这个图
zhangruxpy
2020-05-16
打赏
举报
回复

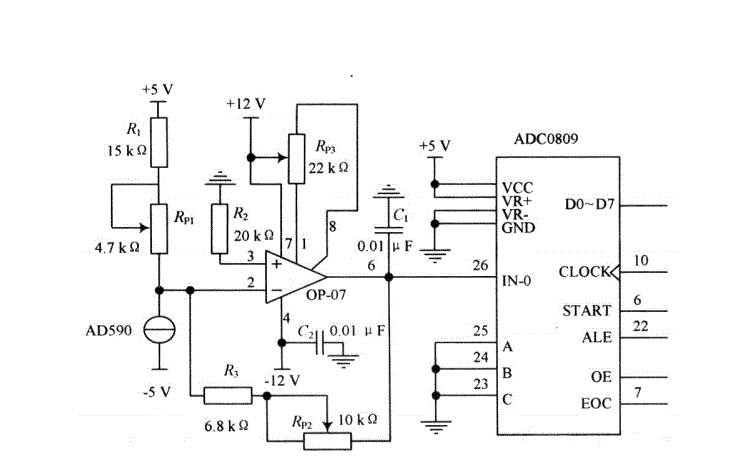

这个你会吗
原理
tianxj001
2018-06-01
打赏
举报
回复
对了,你这里运放只是5V供电,那有能力输出6V电压,这种情况,根本就是外面错误的倒送过来的。
CodeAllen嵌入式
2018-06-01
打赏
举报
回复
好的,我检查下
tianxj001
2018-06-01
打赏
举报
回复
你说的1和2都接地,和图哪都对不上,应该是INPUT和OUTPUT2个脚,全部接地的话,如果芯片、线路正确,是不可能输出6V的,没法分析什么,肯定是实际线路有问题,或者某个器件有问题。 就这种线路,不需要OP07,哪怕用324,这样接法,如果器件正确,同相反相没有搞错。输出不会超过2mV。因为324的失调电压也就<2mV.,一倍差分放大器,输出失调等于输入失调。 如果器件都是对的,怀疑实物线路和原理不符。 原理图引脚顺序都没问题,如果实物顺序错误,就不知道会发生什么情况了,比如2和3脚顺序错误。
