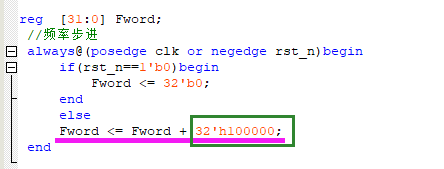

Verilog中， if和else已经搭配了，还产生锁存器 [问题点数：50分]

⋅Verilog中， if和else已经搭配了，还产生锁存器 更多帖子 关注空间博客 guangshaqian 本版专家分：0 结帖率 0%: 这段代码画粉色线那句会产生锁存器，是因为加了一个定值。那有没有加一个定值，而又不产生锁存器的方法

0 2018-06-08 11:16:08

回复数 8 只看楼主引用举报楼主

⋅预祝大家春节愉快，万事如意！ ⋅预祝大家春节愉快，万事如意！ ⋅[b][color=#FF0000]近日回复的贴无故消失，请问是网站问题还是管理员在操作？[/color][/b] 更多帖子 关注空间博客 zgl7903 本版专家分：2600 进士 2018年总版新获得的技术专家分排名前十 红花 2019年1月 VC/MFC大版内专家分月排行榜第一 2018年12月 VC/MFC大版内专家分月排行榜第一 2018年11月 VC/MFC大版内专家分月排行榜第一 2018年10月 VC/MFC大版内专家分月排行榜第一 2018年9月 VC/MFC大版内专家分月排行榜第一 2018年8月 VC/MFC大版内专家分月排行榜第一 2018年5月 VC/MFC大版内专家分月排行榜第一 2018年4月 VC/MFC大版内专家分月排行榜第一 2018年3月 VC/MFC大版内专家分月排行榜第一 2018年2月 VC/MFC大版内专家分月排行榜第一 2018年1月 VC/MFC大版内专家分月排行榜第一 2017年12月 VC/MFC大版内专家分月排行榜第一 2017年11月 VC/MFC大版内专家分月排行榜第一 2017年7月 VC/MFC大版内专家分月排行榜第一 2012年7月 VC/MFC大版内专家分月排行榜第一 黄花 2018年7月 VC/MFC大版内专家分月排行榜第二 2018年6月 VC/MFC大版内专家分月排行榜第二 2017年9月 VC/MFC大版内专家分月排行榜第二 2017年8月 VC/MFC大版内专家分月排行榜第二 2017年4月 VC/MFC大版内专家分月排行榜第二 2017年3月 VC/MFC大版内专家分月排行榜第二 2017年2月 VC/MFC大版内专家分月排行榜第二 2016年8月 VC/MFC大版内专家分月排行榜第二 2016年7月 VC/MFC大版内专家分月排行榜第二 2016年6月 VC/MFC大版内专家分月排行榜第二 2015年6月 VC/MFC大版内专家分月排行榜第二 蓝花 2017年10月 VC/MFC大版内专家分月排行榜第三 2017年6月 VC/MFC大版内专家分月排行榜第三 2017年5月 VC/MFC大版内专家分月排行榜第三 2016年9月 VC/MFC大版内专家分月排行榜第三 2016年4月 VC/MFC大版内专家分月排行榜第三 2015年4月 VC/MFC大版内专家分月排行榜第三 2012年8月 VC/MFC大版内专家分月排行榜第三: <= 修改为 = 试试

0 2018-06-08 13:14:52

只看TA 引用举报 #1 得分 0

关于Verilog中不完整if产生锁存器的问题先上两段代码: 第一段： always @（posedge clk） if(enable) q &amp;lt;= data; //else //q &amp;lt;= 0; 第二段 always @(*) if(enable) q &amp;lt;= data; //else //q &amp;lt;= 0; 上面两个片段都是不完整if语句，区别在于一个是时序逻辑，另一个是组合逻辑，那么这两段代码都...

⋅Verilog中， if和else已经搭配了，还产生锁存器 更多帖子 关注空间博客 guangshaqian 本版专家分：0: 引用 1 楼 zgl7903 的回复:
<= 修改为 = 试试

还是无法消除警告

0 2018-06-08 15:07:09

只看TA 引用举报 #2 得分 0

关于verilog中if与case语句不完整产生锁存器的问题在很多地方都能看到，verilog中if与case语句必须完整，即if要加上else,case后要加上default语句，以防止锁存器的发生，接下来就来说说其中原因。一，什么是锁存器？锁存器与触发器的区别。锁存器与触发器最大的区别在于，锁存器是电平触发，而触发器是边沿触发。锁存器在不锁存数据时，输出随输入变化；但一旦数据锁存时，输入对输出不产生任何影响。二，为什么语句的不完整

stanary 本版专家分：75: 你这个应该是一个计算单元连一级存储器啊，本来描述的就有存储为什么还要消除锁存器呢

0 2018-07-08 00:42:02

只看TA 引用举报 #3 得分 0

verilog中if与case语句不完整产生锁存器的问题一、锁存器锁存器是一种在组合电路系统中，对输入信号电平敏感的单元，用来存储信息。一个锁存器可以存储1bit的信息，通常，锁存器会多个一起出现，如4位锁存器，8位锁存器。锁存器在数据未锁存时，输出端的信号随输入信号变化，就像信号通过一个缓冲器，一旦锁存信号有效，则数据被锁存，输入信号不起作用。因此，锁存器也被称为透明锁存器，指的是不锁存时输出对于输入是透明的。 ...

⋅此用户还没有发表过任何帖子 关注空间博客 qq_33503612 本版专家分：0: 试着这么写呢？

reg [3:0] Fword_tmp;

always @ (posedge clk or negedge rst_n)
begin
 if(~rst_n)
 Fword_tmp <= 4'd0;
 else
 Fword_tmp <= Fword_tmp + 1'b1;
end

assign Fword = {Fword_tmp, 28'd0};

之所以产生锁存器是因为你加的参数32'h10000000并不能对Fword的后面的28个bit产生数值上的变化，这样就会产生锁存器；

1 2018-07-10 17:21:37

只看TA 引用举报 #4 得分 0

【Verilog HDL】设计硬件电路时，如何避免生成锁存器？这个问题很简单，前面的很多博文也多多少少提到了这个问题，（如：Verilog HDL 使用规范（一）），今天就系统地理一遍。 Verilog HDL设计中容易犯的一个通病就是不正确使用语言，生成了并不想要的锁存器。下面给出两种情形：情形一：不恰当地使用 if 语句 1.1 有锁存器的代码： always @(al or b) begin if(al) q &lt;= b; ...

⋅此用户还没有发表过任何帖子 关注空间博客 liu_y_yun 本版专家分：0: reg [31:0] Fword;

always @ (posedge clk or negedge rst_n)
begin
 if(~rst_n)
 Fword <= 32'h0;
 else
 Fword <= Fword + 32'h100000;
end

锁存器一般是组合逻辑条件不完备会产生，
你这完全是时序逻辑了，貌似也不应该产生锁存器才对。

如果你确定产生了锁存器，可以试试楼上的办法（有个位宽的笔误，修改如下）
wire [31:0]
reg [11:0] Fword_tmp;

always @ (posedge clk or negedge rst_n)
begin
 if(~rst_n)
 Fword_tmp <= 12'h0;
 else
 Fword_tmp <= Fword_tmp + 1'b1;
end

assign Fword = {Fword_tmp, 20'd0};

2 2018-07-14 11:54:35

只看TA 引用举报 #5 得分 0

neoitachi 本版专家分：50: 本来，你这就是个锁存器，因为一直保持一个值，所以这个警告可以忽略。

0 2018-08-20 11:14:45

只看TA 引用举报 #7 得分 0

锁存器Latch的电路结构、特点以及如何在用Verilog时避免锁存器的生成锁存器、触发器和寄存器的比较锁存器（latch）：是电平触发的存储单元，数据存储的动作（状态转换）取决于输入时钟（或者使能）信号的电平值，尽当锁存器处于使能状态时，输出才会随着数据输入发生变化。分为普通锁存器和门控锁存器，普通锁存器无控制信号，输出状态始终直接由输入决定。在实际的数字系统中，为了协调各部分的工作，往往需要有一个特定的控制信号去控制锁存器状态转换的时间，在控制信号无效时，输出保持...

m0_37134265 本版专家分：0: 这个警告可以忽略

0 2018-12-13 14:28:17

只看TA 引用举报 #8 得分 0

关于VerilogHDL生成的锁存器总是会遇到有写文档中提到，不要生成锁存器。问题是一：什么叫锁存器二：为什么不要生成锁存器三：如何避免生成锁存器好，现在就这三个问题，一一做出解答一什么叫锁存器锁存器(Latch)是一种对脉冲电平敏感的存储单元电路，它们可以在特定输入脉冲电平作用下改变状态。锁存，就是把信号暂存以维持某种电平状态。锁存器的最主要作用是缓存，其次完成高...
