请大牛们设计 一个求圆心坐标的算法

lizhq888 2019-01-18 09:04:33

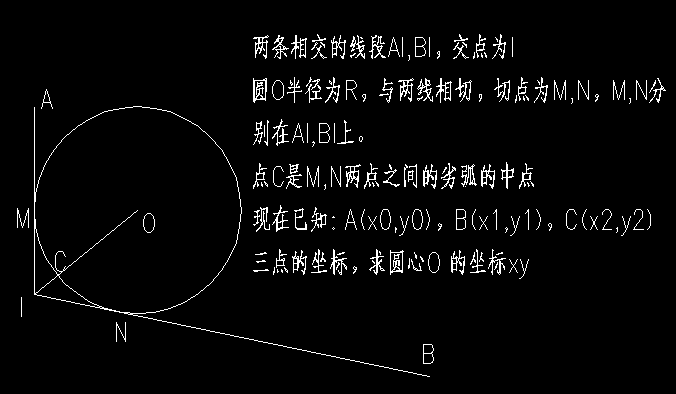

两条相交的线段AI,BI，交点为I
圆O半径为R，与两线相切，切点为M,N，M,N分别在AI,BI上。
点C是M,N两点之间的劣弧的中点
现在已知: A(x0,y0)，B(x1,y1)，C(x2,y2)三点的坐标，求圆心O 的坐标xy


目前我自己写了一个算法，是按微积分的方式求得的解，感觉应该是有解析解的，请CSDN的大神们帮忙看看
...全文
1853 13 打赏 收藏 转发到动态 举报
AI 作业
写回复
用AI写文章
13 条回复
切换为时间正序
请发表友善的回复…
发表回复
lizhq888 2020-11-12
  • 打赏
  • 举报
 回复
时间过去很久了，说来可笑，现在项目都换了几次了，所以也不再关心这个算法，结帖散分了。 虽然如此还是感谢各位大佬的参与，特别是摇曳的精灵
引用 11 楼 摇曳的精灵 的回复:
今天有点时间大概算了下，如果楼主可以就自行化解，老夫过几日再看看
感谢各位！祝各位在今后的日子里风生水起，呼风唤雨，雷厉风行，路路顺风。
bincam 2020-11-01
  • 打赏
  • 举报
 回复
https://blog.csdn.net/bincam/article/details/109436568 请各位大哥指点，多谢！
摇曳的精灵 2019-06-22
  • 打赏
  • 举报
 回复
今天有点时间大概算了下，如果楼主可以就自行化解，老夫过几日再看看
lizhq007 2019-06-19
  • 打赏
  • 举报
 回复
引用 4 楼 摇曳的精灵 的回复:
你是想提问还是干神魔，代码怎么会那摩多


代码是用微积分的方法求得的解，发出来希望得到解析解；
lizhq007 2019-06-19
  • 打赏
  • 举报
 回复
引用 5 楼 yyfhz 的回复:
缺条件应该无解才对呀亲。
过O点随便做一个圆，只要确保A, B点在圆外，则经过A, B点做圆的切线一定满足题目的要求，可是根据作图的方法，真正在画圆的时候只用到了C的坐标，圆心O的位置完全可以随便定。是我漏掉了什么吗？




引用 6 楼 android2008 的回复:
[quote=引用 5 楼 yyfhz 的回复:]
缺条件应该无解才对呀亲。
过O点随便做一个圆，只要确保A, B点在圆外，则经过A, B点做圆的切线一定满足题目的要求，可是根据作图的方法，真正在画圆的时候只用到了C的坐标，圆心O的位置完全可以随便定。是我漏掉了什么吗？


半径是定的，而且C是两个相切点对应的弧线的中点，所以O不是可以随便定的[/quote]


6楼正解，我的失误，忘记说半径是已知的定值。因C是弧MN 的中点，所以圆心应该只有一个值
lizhq007 2019-06-19
  • 打赏
  • 举报
 回复
引用 7 楼 android2008 的回复:
O的x，y作为未知数：
用x，y以及A，B的坐标得到切线AM，BN的方程（几何知识忘光了，应该可以得到吧？）
得到OC的方程
通过这三条直线可以两两算交点，有3种方程计算点I的表达式，这三种表达式肯定得相等，这样得到2个方程式，而未知数只有2个，因该可以求解x和y。


按说应该是可以求出解析解的，我也是跟你一样，几何知识忘光了，刚开始的时候就跟你想的一样，算了半天，带来带去搞晕了，所以才发出来。

我就是lz，我lz这个号因发了一次主机屋的广告，被禁言了，一直不得解，坑爹的主机屋，大家引以为戒吧。
android2008 2019-06-10
  • 打赏
  • 举报
 回复
O的x，y作为未知数：
用x，y以及A，B的坐标得到切线AM，BN的方程（几何知识忘光了，应该可以得到吧？）
得到OC的方程
通过这三条直线可以两两算交点，有3种方程计算点I的表达式，这三种表达式肯定得相等，这样得到2个方程式，而未知数只有2个，因该可以求解x和y。
android2008 2019-06-10
  • 打赏
  • 举报
 回复
引用 5 楼 yyfhz 的回复:
缺条件应该无解才对呀亲。
过O点随便做一个圆，只要确保A, B点在圆外，则经过A, B点做圆的切线一定满足题目的要求，可是根据作图的方法，真正在画圆的时候只用到了C的坐标，圆心O的位置完全可以随便定。是我漏掉了什么吗？


半径是定的，而且C是两个相切点对应的弧线的中点，所以O不是可以随便定的
yyfhz 2019-06-10
  • 打赏
  • 举报
 回复
缺条件应该无解才对呀亲。
过O点随便做一个圆，只要确保A, B点在圆外，则经过A, B点做圆的切线一定满足题目的要求，可是根据作图的方法，真正在画圆的时候只用到了C的坐标，圆心O的位置完全可以随便定。是我漏掉了什么吗？
摇曳的精灵 2019-05-15
  • 打赏
  • 举报
 回复
你是想提问还是干神魔，代码怎么会那摩多
摇曳的精灵 2019-04-30
  • 打赏
  • 举报
 回复
这个先设点建立方程组，表示出圆心坐标，得到横纵坐标的表达式，带入上述点的坐标值，就出来了
csdn_526654341 2019-03-25
  • 打赏
  • 举报
 回复
你打A点 B点什么意思
lizhq888 2019-01-18
  • 打赏
  • 举报
 回复
我的微积分算法代码，只作测试使用，不完善之处，敬请指正。


// pppl.cpp : 定义控制台应用程序的入口点。

//

/*********************************************************************************

 * Copyright(C),;

 * FileName:    pppl.cpp

 * Author:      lizhq;

 * Date:        2019-1-18

 * Description: 已知相交线段的两个发散侧端点及交点侧倒角圆弧的中点及圆弧半径，

                求该曲线(两条线段+圆弧)，

                转化为求圆心坐标，圆心坐标求出后，求曲线就很简单了。

 *********************************************************************************/

#include "math.h"

#include <vector>

#define min(a,b) (((a) < (b)) ? (a) : (b))

#define max(a,b) (((a) > (b)) ? (a) : (b))

#define eps (1e-12)

#define PI (3.1415926535897932384626)

#define R2D(rad) (rad / PI * 180.0)

#define D2R(ang) (ang / 180.0 * PI)

class CLPoit

{

public:

    double x;

    double y;

    CLPoit()

    {

        y = 0.;

        x = 0.;

    }

    CLPoit(double xx, double yy)

    {

        y = yy;

        x = xx;

    }

};

class CLArc

{

public:

    double x;

    double y;

    double r;

    double staRadian;

    double sweepRadian;

    CLArc()

    {

        y = 0.;

        x = 0.;

        r = 0.;

        staRadian = 0.;

        sweepRadian = 0.;

    }

    CLArc(const CLPoit& c, double rr, double sta, double swp)

    {

        x = c.x;

        y = c.y;

        r = rr;

        staRadian = sta;

        sweepRadian = swp;

    }

    CLArc(double xx, double yy, double rr, double sta, double swp)

    {

        x = xx;

        y = yy;

        r = rr;

        staRadian = sta;

        sweepRadian = swp;

    }

    void set(const CLPoit& c, double rr, double sta, double swp)

    {

        x = c.x;

        y = c.y;

        r = rr;

        staRadian = sta;

        sweepRadian = swp;

    }

    void set(double xx, double yy, double rr, double sta, double swp)

    {

        x = xx;

        y = yy;

        r = rr;

        staRadian = sta;

        sweepRadian = swp;

    }



    void getLinePts(std::vector<CLPoit>& pts, int count)

    {

        pts.clear();

        if (count < 2)

            return;



        CLPoit pt;

        double argRad = sweepRadian / (count - 1);

        for (int i = 0; i < count; i++)

        {

            pt.x = r*cos((staRadian + argRad*double(i))) + x;

            pt.y = r*sin((staRadian + argRad*double(i))) + y;

            pts.push_back(pt);

        }

    }

};



double dis(const CLPoit& a, const CLPoit& b)

{

    return sqrt((a.x - b.x)*(a.x - b.x) + (a.y - b.y)*(a.y - b.y));

}

bool getQieDian(CLPoit& tangPt, const CLPoit& p, const CLPoit& o, double r, bool nsz)

{

    double m = p.x, n = p.y;

    double a = o.x, b = o.y;

    // 点到圆心距离的平方

    double d2 = (m - a) * (m - a) + (n - b) * (n - b);

    // 点到圆心距离

    double d = sqrt(d2);



    if (d < r - eps)

        return false;



    if (d < r + eps)

    {

        tangPt = p;

        return true;

    }



    // 半径的平方

    double r2 = r * r;

    // 点到切点距离

    double l = sqrt(d2 - r2);

    // 点->圆心的单位向量

    double x0 = (a - m) / d;

    double y0 = (b - n) / d;

    // 计算切线与点心连线的夹角

    double f = asin(r / d);

    // 向正反两个方向旋转单位向量

    if (!nsz) f = -f;

    double x1 = x0 * cos(f) - y0 * sin(f);

    double y1 = x0 * sin(f) + y0 * cos(f);

    // 得到新座标

    tangPt.x = x1 * l + m;

    tangPt.y = y1 * l + n;

    return true;

}

double getRadian(const CLPoit& p1, const CLPoit& p2)

{

    double radian_temp;

    double xx, yy;

    xx = p2.x - p1.x;

    yy = p2.y - p1.y;

    if (xx == 0.0)

        radian_temp = PI / 2.0;

    else

        radian_temp = atan(fabs(yy / xx));



    if ((xx < 0.0) && (yy >= 0.0))

        radian_temp = PI - radian_temp;

    else if ((xx < 0.0) && (yy < 0.0))

        radian_temp = PI + radian_temp;

    else if ((xx >= 0.0) && (yy < 0.0))

        radian_temp = PI * 2.0 - radian_temp;



    return (radian_temp);

}

int getMinValIdx(double& minVal, const std::vector<CLPoit>& pts, const CLPoit& ptL, const CLPoit& ptM, const CLPoit& ptR, double r, bool nszxz)

{

    int idx = -1;

    minVal = DBL_MAX;

    for (size_t i = 0; i < pts.size(); i++)

    {

        auto& ori = pts[i];

        CLPoit qd1, qd2;

        if (!getQieDian(qd1, ptL, ori, r, nszxz) || !getQieDian(qd2, ptR, ori, r, !nszxz))

            continue;



        double l1 = dis(qd1, ptM);

        double l2 = dis(qd2, ptM);

        double dLen = fabs(l1 - l2);

        if (dLen < minVal)

        {

            minVal = dLen;

            idx = i;

        }

    }

    return idx;

}



void getAllLen(CLPoit& ori, const CLPoit& ptL, const CLPoit& ptM, const CLPoit& ptR, double r)

{

    std::vector<double> lens;



    double staRadian = getRadian(ptM, ptL);

    double swRadian = getRadian(ptM, ptR) - staRadian;

    if (swRadian > PI) swRadian -= 2 * PI;

    else if (swRadian < -PI) swRadian += 2 * PI;

    if (fabs(swRadian) < eps || fabs(fabs(swRadian) - PI) < eps)

    {

        //三点共线，无需找圆心

        ori = ptM;

        return;

    }

    bool nszxz = (swRadian > 0);



    CLArc arc(ptM, r, staRadian, swRadian);

    double deg = fabs(R2D(swRadian));

    int count = (deg > 10.0) ? int(deg + 0.5) : 10;

    std::vector<CLPoit> pts;

    arc.getLinePts(pts, count);

    for (int i = 0; i < count; i++)

    {

        ori = pts[i];

        double dLen = -1.0;

        CLPoit qd1, qd2;

        if( getQieDian(qd1, ptL, ori, r, nszxz) && getQieDian(qd2, ptR, ori, r, !nszxz))

        {

            double l1 = dis(qd1, ptM);

            double l2 = dis(qd2, ptM);

            dLen = fabs(l1 - l2);

        }

        lens.push_back(dLen);

    }

}

// 使用如下测试数据测试时出现死循环

// double r = 8000;

// CLPoit p1(-48248.5749, -14687.7393);

// CLPoit p2(-77030.8830, -6882.3034);

// CLPoit p3(-78825.9401, 6136.8982);

// 经分析是swRadian值过小时（e-15数量级），迭代过程中其值不再减小，造成死循环

// 推断可能与编译环境及操作系统位数相关，在不清楚具体原因的情况下，为避免死循环

// 应当增加判断，若swRadian的绝对值不再继续减小时，应当跳出while循环

int getOriPoint(CLPoit& ori, const CLPoit& ptL, const CLPoit& ptM, const CLPoit& ptR, double r)

{

    //getAllLen(ori, ptL, ptM, ptR, r);

    ori = ptM;

    double staRadian = getRadian(ptM, ptL);

    double swRadian = getRadian(ptM, ptR) - staRadian;

    if (swRadian > PI) swRadian -= 2 * PI;

    else if (swRadian < -PI) swRadian += 2 * PI;

    if (fabs(swRadian) < eps || fabs(fabs(swRadian) - PI) < eps)

        return 1;        //三点共线，无需找圆心



    // 点ptL到最终圆弧的切线的旋转方向

    bool nszxz = (swRadian > 0);



    //将圆弧划分成最少10等份（11个点）;

    std::vector<CLPoit> pts;

    CLArc arc(ptM, r, staRadian, swRadian);

    double deg = fabs(R2D(swRadian));

    int count = (deg > 10.0) ? int(deg + 0.5) + 1 : 11;

    arc.getLinePts(pts, count);

    if (pts.empty())

        return 3;



    double lastSWRadian = swRadian;

    double minVal = 0.0;

    int idx, perIdx, nexIdx;

    while (dis(pts.front(), pts.back()) > eps)

    {

        // 获取最小值及对应点的索引值;

        idx = getMinValIdx(minVal, pts, ptL, ptM, ptR, r, nszxz);

        if (idx < 0)

            return 2;

        ori = pts[idx];

        if (minVal < eps)

        {

            break;

        }

        //取最小值两侧的点，将圆弧划分成4等份(5个点)进行迭代计算

        perIdx = max(idx - 1, 0);

        nexIdx = min(idx + 1, pts.size() - 1);

        staRadian = getRadian(ptM, pts[perIdx]);

        swRadian = getRadian(ptM, pts[nexIdx]) - staRadian;

        if (swRadian > PI) swRadian -= 2 * PI;

        else if (swRadian < -PI) swRadian += 2 * PI;



        // 精度问题造成循环时，跳出循环(此时不判断精度，直接判==);

        if (lastSWRadian == swRadian)

            break;

        lastSWRadian = swRadian;



        arc.set(ptM, r, staRadian, swRadian);

        arc.getLinePts(pts, 5);

    }



    //校验;

    CLPoit qd1, qd2;

    if (!getQieDian(qd1, ptL, ori, r, nszxz) || !getQieDian(qd2, ptR, ori, r, !nszxz))

        return 2;

    minVal = fabs(dis(qd1, ptM) - dis(qd2, ptM));

    if (minVal < 1e-6)//校验精度值可降低要求;

    {

        return 0;

    }

    return 2;

}



void Test()

{

    double r = 8000;

    CLPoit p1(-48248.5749, -14687.7393);

    CLPoit p2(-77030.8830, -6882.3034);

    CLPoit p3(-78825.9401, 6136.8982);

    CLPoit ori;

    int retVal = getOriPoint(ori, p1, p2, p3, r);

}

int main()

{

    Test();

    return 0;

}
