求救!求救!求救!48V自制电调为什么上mos管老是被击穿啊?
consco
2019-03-07 07:44:02

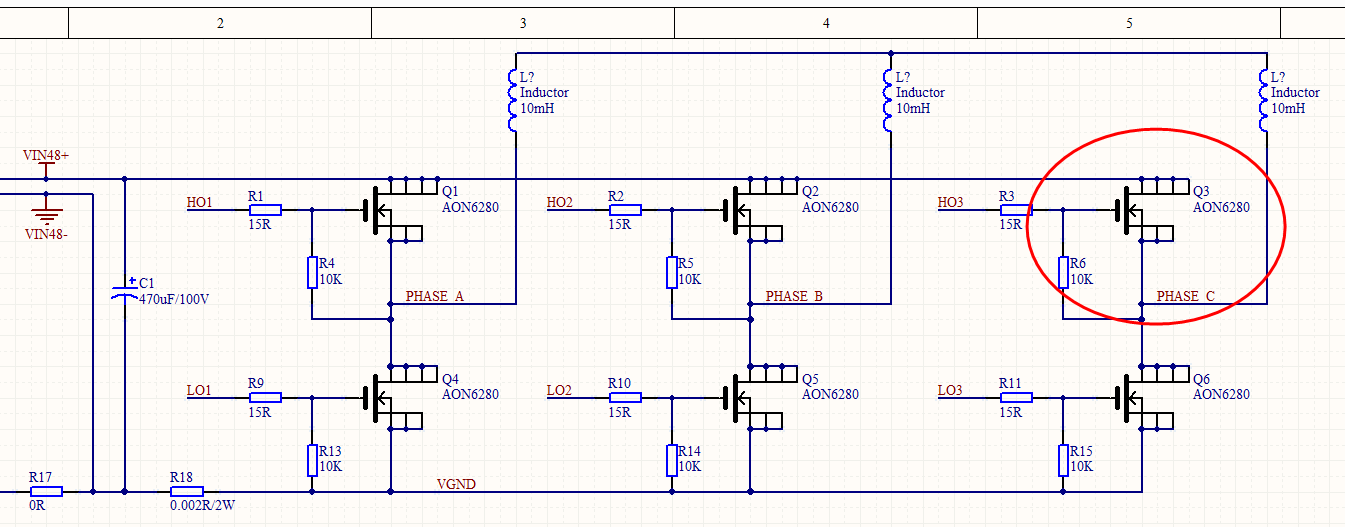

图中圆圈标注那个上MOS管在启动的时候(特别是电压加到48V以上时)老是击穿,还有就是功率开大的时候也会击穿,这是什么原因?有没有做过相关电路人,不吝赐教
求救!求救!求救!
...全文
2534
9
打赏
收藏
求救!求救!求救!48V自制电调为什么上mos管老是被击穿啊?
图中圆圈标注那个上MOS管在启动的时候(特别是电压加到48V以上时)老是击穿,还有就是功率开大的时候也会击穿,这是什么原因?有没有做过相关电路人,不吝赐教 求救!求救!求救!
复制链接
扫一扫
分享
转发到动态
举报
写回复
配置赞助广告
用AI写文章
9 条
回复
切换为时间正序
请发表友善的回复…
发表回复
打赏红包
威仔www
2021-03-23
打赏
举报
回复
引用 7 楼 槐之林 的回复:
前几天问题解决了,原因是大功率或大电压时,自举电容过充导致Vgs过压引起的MOS击穿,感谢各位献策
那为什么只击穿了一个啊?
a20084666
2021-02-19
打赏
举报
回复
引用 7 楼 槐之林 的回复:
前几天问题解决了,原因是大功率或大电压时,自举电容过充导致Vgs过压引起的MOS击穿,感谢各位献策
话说你是怎么发现 自举电容过充 导致mos损坏的
consco
2019-03-16
打赏
举报
回复
前几天问题解决了,原因是大功率或大电压时,自举电容过充导致Vgs过压引起的MOS击穿,感谢各位献策
柔道专家
2019-03-11
打赏
举报
回复
DS间加吸收电路试试。
智者知已应修善业
2019-03-09
打赏
举报
回复
另外可能场效应管型选得不对
智者知已应修善业
2019-03-09
打赏
举报
回复
用示波器查看波形电压是否超参数?
智者知已应修善业
2019-03-09
打赏
举报
回复
这个可以参考一下:http://bbs.5imx.com/forum.php?mod=viewthread&tid=1250811
consco
2019-03-08
打赏
举报
回复
1)加了二极管,但该穿的还是穿,现象上看没有起作用。
2)死区时间确认没问题。
3)监测R18电阻,过流时能够在5个us内关闭。
会不会和高压有关系,在40V以下启动完全没问题。
zgl7903
2019-03-07
打赏
举报
回复
1 Q1~Q6上加续流二极管, 以防止反向击穿
2 示波器检测控制波形,看死区时间是否合适,监测是否有直通对穿的情况出现
3 应该检测回路的电流 (R18),在电流过大时做保护性关闭或降低占空比
