FPGA中Aurora64/66b如何拉高channel_up和lane_up信号

[weixin_43937087]

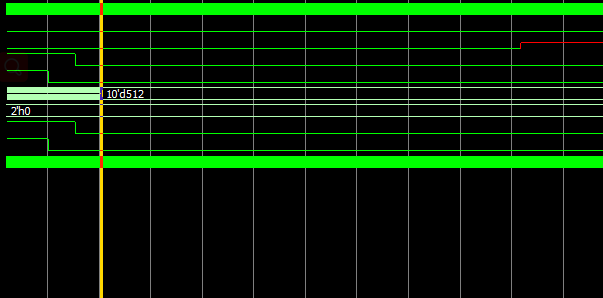

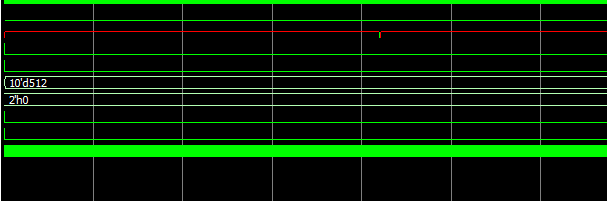

为什么lane_up信号会变红 channel_up和lane_up都拉不高呢

[danpianji89s52]

channel_up变高说明链路连接正常（光模块收发正确）了。
1.这个IP核有个lookback参数，改一下让IP核在内部还回，查看channel_up是否变高。
2.如果变高改回lookback参数，将外部光纤进行自还回看看。
3.如果1没有变高查看板子时钟，光模块供电，例化IP核是否有错误，

[写代码的蛋炒饭]

我也遇到过 通道不稳定，结果是硬件的锅。
lane_up 和channel_up 表明的是链路和通道是否正常。
loopback可以设置回环测试，可以先试试自回环，PCS和PMA的自回环。
如果通过则说明IP例化没问题，那么问题就是在外部的链路上。

[weixin_41544046]

引用 楼主 weixin_43937087的回复:

为什么lane_up信号会变红 channel_up和lane_up都拉不高呢

你好，你的问题解决了嘛？我现在也遇到跟你一样的问题，

[people1988hf]

你好 外部光线自回环是怎么做的呢 我是板内有两个光口 想把一个光口接到另一个光口 lookback该怎么配置呢

[people1988hf]

你好 外部光线自回环是怎么做的呢 我是板内有两个光口 想把一个光口接到另一个光口 lookback该怎么配置呢
