ad19的原理图编译怎么不见了？

沿江逐月 2019-05-12 07:20:16

ad19的原理图编译怎么不见了？看视频是在工程下面，但是视频是用的17，我的19就没有了~~~有不有大哥知道啊

...全文

5257 8 打赏收藏转发到动态举报

写回复

用AI写文章

8 条回复

切换为时间正序

请发表友善的回复…

发表回复

weixin_45776891 2020-10-23

打赏
举报

引用 6 楼八五哥的回复:

在菜单栏中Project -->Validate PCB Project xxxxx.prjpcb！！

您好，请问Validate PCB Project xxxxx.prjpcb 和 Compile PCB Project xxxxx.prjpcb 有什么区别吗？我的AD20现在显示的是Validate,想改回Compile，求教！！！

拜见！ 2020-07-15

打赏
举报

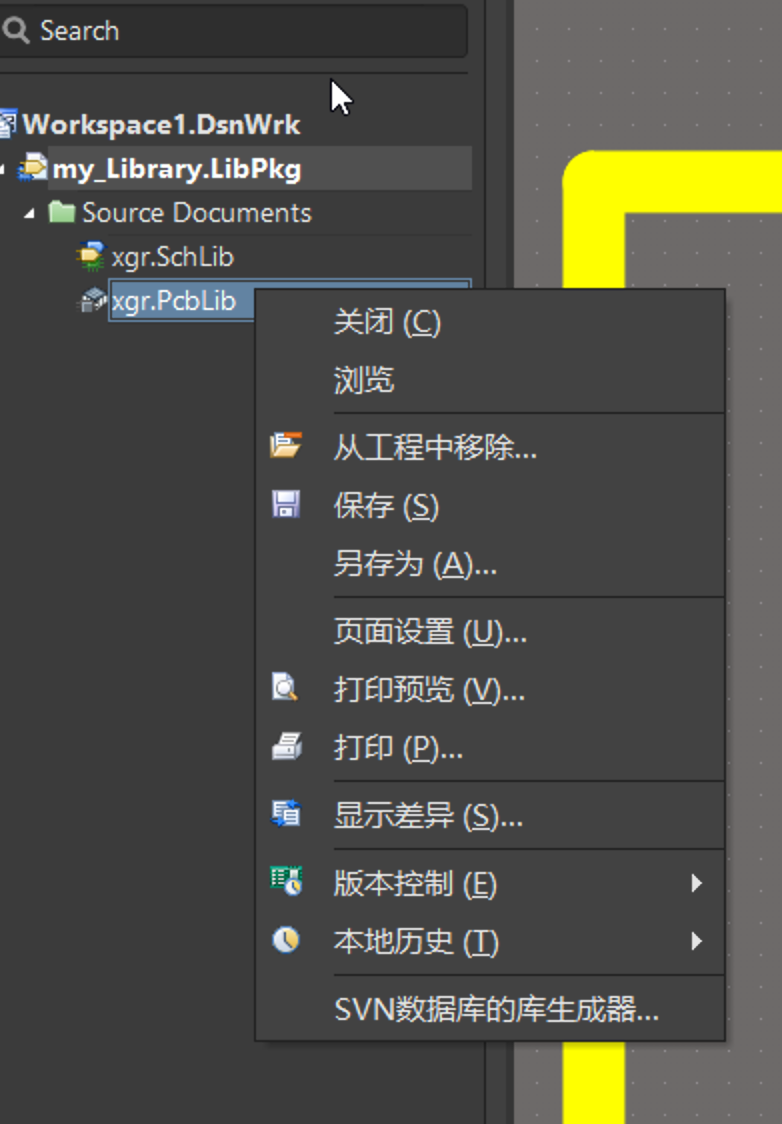

没有编译呀，同问

八五哥 2020-03-03

打赏
举报

在菜单栏中Project -->Validate PCB Project xxxxx.prjpcb！！

〇ling 2019-12-01

打赏
举报

〇ling 2019-12-01

打赏
举报

选中你建的工程单击右键，弹出的功能框第一个就是

soumns丶涛 2019-11-23

打赏
举报

就在工程下面一第一个就是啊！

cawyai23 2019-05-14

打赏
举报

我都不会新建原理图，新建立后，鼠标转圈，然后就没有然后了，感觉和AD17以下版本区别好大啊！

沿江逐月 2019-05-12

打赏
举报

19区别好大啊，最新的资料也很少~~汉化也很少
