等级
本版专家分：0结帖率 0% -

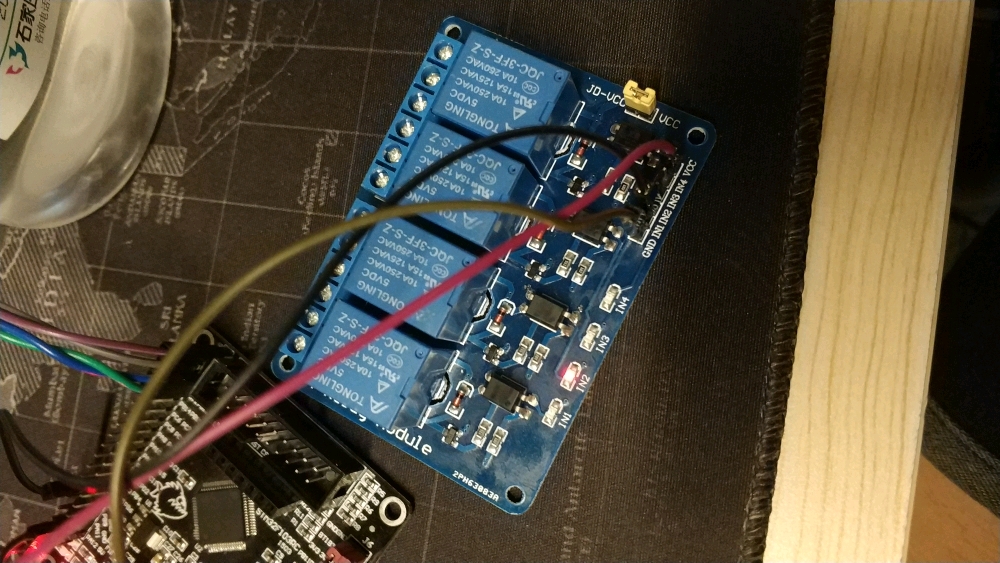

用stm32控制继电器，高电平触发，IN口用IO口控制没有反应，输入pwm却可以正常吸合，新手，求大佬们解答
展开阅读全文
-
等级
本版专家分：1445勋章
-
- 签到新秀
-
-
IO口输出类型设置的是推挽输出吗？
-
等级
本版专家分：1445勋章
-
- 签到新秀
-
-
确定继电器是高电平吸合而不是低电平吸合？有电路图吗？
-
等级
本版专家分：7362勋章
-
- 签到新秀
-
- 红花 2018年4月 硬件/嵌入开发大版内专家分月排行榜第一
-
-
量一下电平是不是幅度够的
-
等级
本版专家分：0
-
电平是3.3V的，那继电器的信号一般是几v嘞？
-
等级
本版专家分：3740勋章
-
- 探花 2019年总版新获得的技术专家分排名第三
-
- 进士 2018年总版新获得的技术专家分排名前十
-
-
金牌
2021年3月 总版技术专家分月排行榜第一
2021年2月 总版技术专家分月排行榜第一
-
-
银牌
2021年4月 总版技术专家分月排行榜第二
2020年12月 总版技术专家分月排行榜第二
2020年11月 总版技术专家分月排行榜第二
2020年6月 总版技术专家分月排行榜第二
2020年4月 总版技术专家分月排行榜第二
2019年7月 总版技术专家分月排行榜第二
2019年5月 总版技术专家分月排行榜第二
-
-
按继电器上的标识需要5V， 将JDVCC 和 VCC那个跳线帽拿掉， 供5V
-
等级
本版专家分：0
-
请问怎么解决的，大哥，我一直闭合
-
等级
本版专家分：50
-
单片机p脚电压低，设计板子时先用电阻拉高。虽然我不知道说得对不对，但上次我是这么解决的。
-
等级
本版专家分：13273勋章
-
-
红花
2015年8月 硬件/嵌入开发大版内专家分月排行榜第一
2015年7月 VC/MFC大版内专家分月排行榜第一
2015年5月 VC/MFC大版内专家分月排行榜第一
2015年4月 VC/MFC大版内专家分月排行榜第一
2015年3月 VC/MFC大版内专家分月排行榜第一
2015年1月 硬件/嵌入开发大版内专家分月排行榜第一
2013年12月 VC/MFC大版内专家分月排行榜第一
2013年11月 VC/MFC大版内专家分月排行榜第一
2013年6月 VB大版内专家分月排行榜第一
2013年5月 VB大版内专家分月排行榜第一
2013年1月 VB大版内专家分月排行榜第一
2012年12月 VB大版内专家分月排行榜第一
-
-
黄花
2015年9月 VC/MFC大版内专家分月排行榜第二
2015年7月 硬件/嵌入开发大版内专家分月排行榜第二
2014年5月 VC/MFC大版内专家分月排行榜第二
2014年3月 VC/MFC大版内专家分月排行榜第二
2013年10月 VB大版内专家分月排行榜第二
2013年7月 VB大版内专家分月排行榜第二
2012年5月 VB大版内专家分月排行榜第二
2012年4月 VB大版内专家分月排行榜第二
2012年2月 VB大版内专家分月排行榜第二
2011年11月 VB大版内专家分月排行榜第二
-
-
蓝花
2015年11月 VC/MFC大版内专家分月排行榜第三
2015年6月 VC/MFC大版内专家分月排行榜第三
2015年2月 VC/MFC大版内专家分月排行榜第三
2014年1月 VC/MFC大版内专家分月排行榜第三
2012年3月 VB大版内专家分月排行榜第三
2011年12月 VB大版内专家分月排行榜第三
2011年10月 VB大版内专家分月排行榜第三
-
-
你这个继电器模块已经使用了光电隔离，只要根据模块的输入特性(可能是高电平有效也可能是低电平有效，根据模块要求)提供高或低电平即可。如果是高电平驱动的模块，则CPU的IO脚要设置为推挽输出！
