使用双缓冲绘制图形的问题。

2019-05-13 06:00:49 492 阅读 AI 写同款 · GEO 优化AI 选题数据监测一键分发 ›

C语言图形化编程之easyx的简单使用 easyx的简单使用该库要使用c++ 窗口的创建 initgraph这个函数用于初始化绘图窗口。 //原型 HWND initgraph( int width, int height, int flag = NULL ); 参数 width 绘图窗口的宽度。 height 绘图窗口的高度。 flag 绘图窗口的样式，默认为 NULL。如果传入0，等同于NULL 如果传入1 会显示控制台，所有控制台函数打印结果都会显示可为以下值：值含义 EW_DBLCL 阅读详情

现在有一个窗口，窗口上有一个panel1，panel1上又有一个panel2.在panel2上用双缓冲绘制图形。图形很简单，就是一般的长方形。
设置双缓冲的代码如下：
this.SetStyle(ControlStyles.UserPaint, true);//自绘
this.SetStyle(ControlStyles.DoubleBuffer, true);// 双缓冲
this.SetStyle(ControlStyles.AllPaintingInWmPaint, true); // 禁止擦除背景.
但是结果是，绘制的图形都没有显示出来。
我注释掉 this.SetStyle(ControlStyles.AllPaintingInWmPaint, true); 这行代码，就可以显示绘制的图形。
请问这是什么原因？
我之所以要使用双缓冲，是因为在滚动条事件中，重绘了panel2上的图形，要解决闪烁的问题。
这段代码是在一个比较大的工程中写的，出了上述的问题。但是我重新建一个工程，利用上面的代码绘制，是没有问题的。请问
有什么因素可能会导致以上的问题？
非常感谢！

...全文

泛微 OA - 根据流程 requestid 获取流程中的附件在泛微 OA 流程中，附件是通过加密上传的，如果在第三方系统想要调用 OA 系统获取 OA 附件，暂时没有很好的方法实现。但是可以在本地进行调用，得到附件信息，拿到这些信息后，可以用过 url 地址在本地下载。阅读详情

maoaq

C# 111,128 成员 642,536 内容

+ 关注 + 加入社区

切换为时间正序

desperaso 2019-05-16

打赏
举报

引用 9 楼 maoaq 的回复:

我现在的问题是要在panel上画一个矩形，在拖动滚动条的时候，要让这个矩形始终绘制在可见区域的最右边。我可以通过滚动条的AutoScrollPosition的值来定位。现在的问题是，我必须在scroll事件中调用Invalidate来进行实时的刷新才能实现这个功能。如果不在
scroll事件中调用Invalidate，则在拖动滚动条的情况下，会出现矩形的阴影。请问如何在不调用Invalidate的情况下实现这个功能？在 Gif_WriteElement.cs代码中，也没有相关的代码可以参考，好像它没有与拖动滚动条相关特别的功能。非常感谢！

可能这个例子帮不到你，里面的重绘方式可以参考
用这种方式重绘的



public abstract class DraggableObject

    {

        public abstract int Id { get; set; }

        public abstract int prim_X { get; set; }

        public abstract int prim_Y { get; set; }

        public abstract Rectangle Region { get; set; } // 大小范围

        public abstract bool IsDragging { get; set; } // 能否拖动

        public abstract Point DraggingPoint { get; set; } // 组件拖动位置

        public abstract int ControlType { get; set; } // 组件类型，1.文本；2.图像；

        public abstract bool isContent { get; set; } // 组件内是否有内容

        public abstract string Field_Text { get; set; } // 文字

        public abstract string Field_TextFont { get; set; } // 字体

        public abstract int Field_TextFontSize { get; set; } // 字体大小

        public abstract int Field_TextFontStyle { get; set; } // 文字样式

        public abstract Color Field_TextColor { get; set; } // 文字颜色

        public abstract Bitmap Field_ImgSource { get; set; } // 原始图像

        public abstract int Field_ImgZoom { get; set; } // 图像缩放

        public abstract bool[] Field_BoxLine { get; set; } // 边框和斜线

        public abstract Color Field_LineColor { get; set; } // 边框和斜线颜色

        public abstract int Field_LineThickness { get; set; } // 边框和斜线粗细

        public abstract DashStyle Field_LineType { get; set; } // 线型

        public abstract Bitmap Field_Img { get; set; } // 组件图像

        public abstract void OnPaint(PaintEventArgs e); // 重绘

    }



    public class Draggable : DraggableObject

    {

        private int m_id;

        private int m_primX;

        private int m_primY;

        private Rectangle m_Region;

        private bool m_IsDragging;

        private Point m_DraggingPoint;

        private int m_ControlType;

        private bool m_isContent;

        private Bitmap m_FieldImg;

        private string m_FieldText;

        private string m_FieldTextFont;

        private int m_FieldTextFontSize;

        private int m_FieldTextFontStyle;

        private Color m_FieldTextColor;

        private Bitmap m_FieldImgSource;

        private int m_FieldImgZoom;

        private bool[] m_FieldBoxLine;

        private Color m_FieldLineColor;

        private int m_FieldLineThickness;

        private DashStyle m_FieldLineType;



        public Draggable(int startX, int startY, int width, int height, int _controlType)

        {

            m_Region = new Rectangle(startX, startY, width, height);

            m_ControlType = _controlType;

            m_isContent = false;

            m_FieldBoxLine = new bool[8] { false, false, false, false, false, false, false, false };

            m_FieldLineColor = Color.White;

            m_FieldLineThickness = 1;

            m_FieldLineType = DashStyle.Solid;

        }

        public override int Id

        {

            get => m_id;

            set => m_id = value;

        }

        public override int prim_X

        {

            get => m_primX;

            set => m_primX = value;

        }

        public override int prim_Y

        {

            get => m_primY;

            set => m_primY = value;

        }

        public override Rectangle Region

        {

            get => m_Region;

            set => m_Region = value;

        }

        public override bool IsDragging

        {

            get => m_IsDragging;

            set => m_IsDragging = value;

        }

        public override Point DraggingPoint

        {

            get => m_DraggingPoint;

            set => m_DraggingPoint = value;

        }

        public override int ControlType

        {

            get => m_ControlType;

            set => m_ControlType = value;

        }

        public override bool isContent

        {

            get => m_isContent;

            set => m_isContent = value;

        }

        public override string Field_Text

        {

            get => m_FieldText;

            set => m_FieldText = value;

        }

        public override string Field_TextFont

        {

            get => m_FieldTextFont;

            set => m_FieldTextFont = value;

        }

        public override int Field_TextFontSize

        {

            get => m_FieldTextFontSize;

            set => m_FieldTextFontSize = value;

        }

        public override int Field_TextFontStyle

        {

            get => m_FieldTextFontStyle;

            set => m_FieldTextFontStyle = value;

        }

        public override Color Field_TextColor

        {

            get => m_FieldTextColor;

            set => m_FieldTextColor = value;

        }

        public override Bitmap Field_ImgSource

        {

            get => m_FieldImgSource;

            set => m_FieldImgSource = value;

        }

        public override int Field_ImgZoom

        {

            get => m_FieldImgZoom;

            set => m_FieldImgZoom = value;

        }

        public override bool[] Field_BoxLine

        {

            get => m_FieldBoxLine;

            set => m_FieldBoxLine = value;

        }

        public override Color Field_LineColor

        {

            get => m_FieldLineColor;

            set => m_FieldLineColor = value;

        }

        public override int Field_LineThickness

        {

            get => m_FieldLineThickness;

            set => m_FieldLineThickness = value;

        }

        public override DashStyle Field_LineType

        {

            get => m_FieldLineType;

            set => m_FieldLineType = value;

        }

        public override Bitmap Field_Img

        {

            get => m_FieldImg;

            set => m_FieldImg = value;

        }

        public override void OnPaint(PaintEventArgs e)

        {

            e.Graphics.DrawImage(Field_Img, m_Region);

        }

    }

    public static List<DraggableObject> DraggableObjects = new List<DraggableObject>();

desperaso 2019-05-16

打赏
举报

引用 9 楼 maoaq 的回复:

我现在的问题是要在panel上画一个矩形，在拖动滚动条的时候，要让这个矩形始终绘制在可见区域的最右边。我可以通过滚动条的AutoScrollPosition的值来定位。现在的问题是，我必须在scroll事件中调用Invalidate来进行实时的刷新才能实现这个功能。如果不在
scroll事件中调用Invalidate，则在拖动滚动条的情况下，会出现矩形的阴影。请问如何在不调用Invalidate的情况下实现这个功能？在 Gif_WriteElement.cs代码中，也没有相关的代码可以参考，好像它没有与拖动滚动条相关特别的功能。非常感谢！

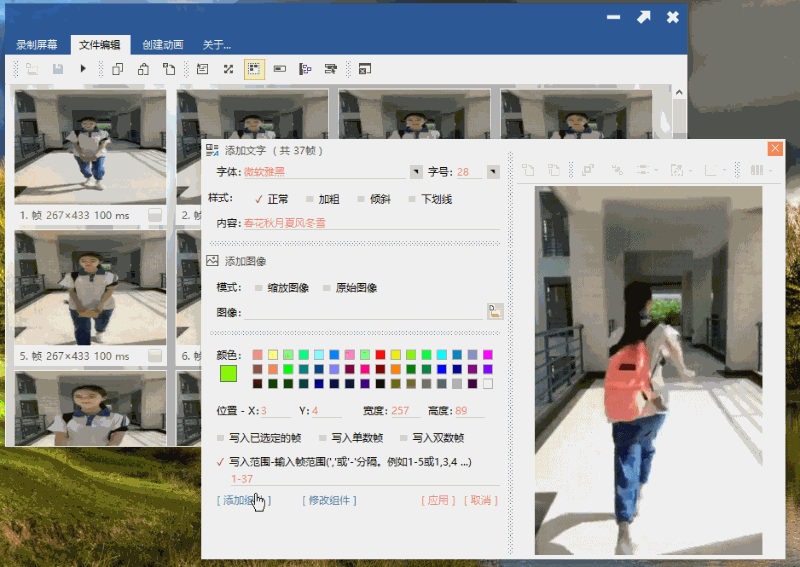

打开一个大的gif文件，里面上百帧，在"编辑"、"创建"里面，panel的滚动条。
"创建"带滚动条，且可拖动图像移动位置并自动排列位置，就是panel滚动+bitmap重绘

maoaq 2019-05-16

打赏
举报

我现在的问题是要在panel上画一个矩形，在拖动滚动条的时候，要让这个矩形始终绘制在可见区域的最右边。我可以通过滚动条的AutoScrollPosition的值来定位。现在的问题是，我必须在scroll事件中调用Invalidate来进行实时的刷新才能实现这个功能。如果不在 scroll事件中调用Invalidate，则在拖动滚动条的情况下，会出现矩形的阴影。请问如何在不调用Invalidate的情况下实现这个功能？在 Gif_WriteElement.cs代码中，也没有相关的代码可以参考，好像它没有与拖动滚动条相关特别的功能。非常感谢！

desperaso 2019-05-15

打赏
举报

https://pan.baidu.com/s/1W1nzX4eljE9rzomxrqPJFQ
提取码：bj1w

maoaq 2019-05-15

打赏
举报

引用 6 楼好奇都是要学的的回复:

[quote=引用 4 楼 desperaso 的回复:] 参考http://bbs.cskin.net/thread-14927-1-1.html 里面的 Gif_WriteElement.cs

注册了下载不了可以给一份吗？[/quote] 我也是这样，注册了，但是不能下载。

好奇都是要学的 2019-05-15

打赏
举报

引用 4 楼 desperaso 的回复:

参考http://bbs.cskin.net/thread-14927-1-1.html 里面的 Gif_WriteElement.cs

注册了下载不了可以给一份吗？

maoaq 2019-05-15

打赏
举报

引用 4 楼 desperaso 的回复:

参考http://bbs.cskin.net/thread-14927-1-1.html 里面的 Gif_WriteElement.cs

这个代码下不下来，请问你有吗？

desperaso 2019-05-14

打赏
举报

参考http://bbs.cskin.net/thread-14927-1-1.html
里面的 Gif_WriteElement.cs

maoaq 2019-05-14

打赏
举报

我准备换个思路，如何使得拉动滚动条时，画面不刷新，保证画面的内容不变化？谢谢！

maoaq 2019-05-13

打赏
举报

我是按照网上那样做的，但是为什么显示不了图形呢？

北京.NET 2019-05-13

打赏
举报

http://www.cnblogs.com/1175429393wljblog/p/5684090.html
