如何用ULN2803驱动继电器

[一只大老铁]

最近在做一个5V电平控制十二伏电压通断的问题，一开始自己拿两个三极管做了个传输门结果失败了，最后还是打算使用继电器控制，但不知道如何驱动，哪位大神给个电路图哇

[智者知已应修善业]

如果是用继电器作开关,那么驱动就很容易的了,现在有5V继电器模块高低电平控制直接用就是,何必使用ULN2803?也不需要什么电路,只要输入适当的高低电平就能实现控制.

[智者知已应修善业]

按理说以现在电子元件之多方案之灵活，不会存在用三极管做不到的开关！

[智者知已应修善业]

ULN2803集电极开漏要驱动7个继电器？继电器接ULN2803输出端和电源正极即可。

[fly 100%]

继电器的input 接高低控制out 的高低

[sssswwww0000]

单个继电器的话用三极管好吧，5V继电器，用一个三极管也可以的，或者用达林顿管，没必要用ULN2803A.

[qq_30233537]

学习一下，用放大器驱动

[郭若]

引用 1 楼 智者知已应修善业的回复:

如果是用继电器作开关,那么驱动就很容易的了,现在有5V继电器模块高低电平控制直接用就是,何必使用ULN2803?也不需要什么电路,只要输入适当的高低电平就能实现控制.

5V继电器驱动电流不是挺大的吗

[智者知已应修善业]

区区一个5V继电器几十毫安电流普通的三极管随便就能实现有什么难的？
作为一个电路设计者，对各种器件明了于心，随心所欲，随手拈来，易如反掌，设计一个三极管开关电路有什么不行的？
自己设计用光耦能实现不共地的驱动开关都属普通；
更何况购买继电器模块人家都设计好了的高输入阻抗，只要输入符合的高低电平即可控制继电器。
12V电源的控制随便拿1个三极管或2个三极管组成达林顿即可控制，一点都不难实现，而可不共地的控制。
根本就用不着画什么电路图，心中都有图：假设用单片机一IO口驱动光耦发光端，光耦另一端串接一电阻驱动达林顿即可，无论是P或N型晶体管都能轻松实现。

[智者知已应修善业]

[智者知已应修善业]

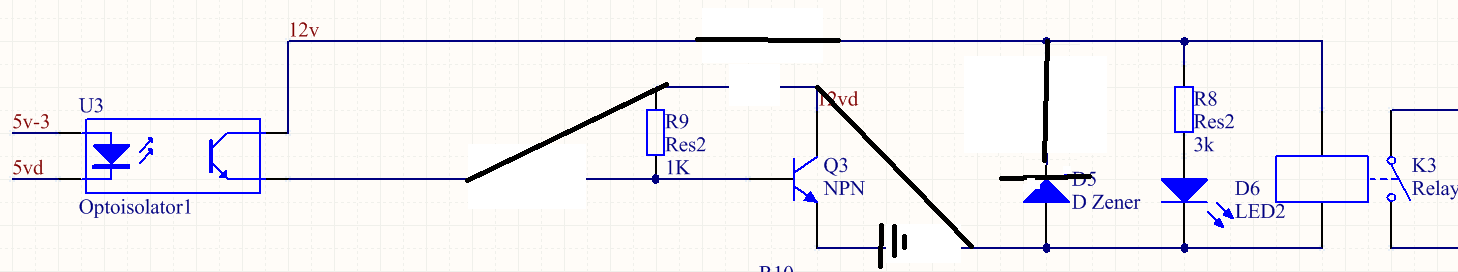

上图可以把继电器当做负载，也可看做一个继电器驱动。
