输入输出阻抗的疑问

hr@always 2019-05-16 07:44:25

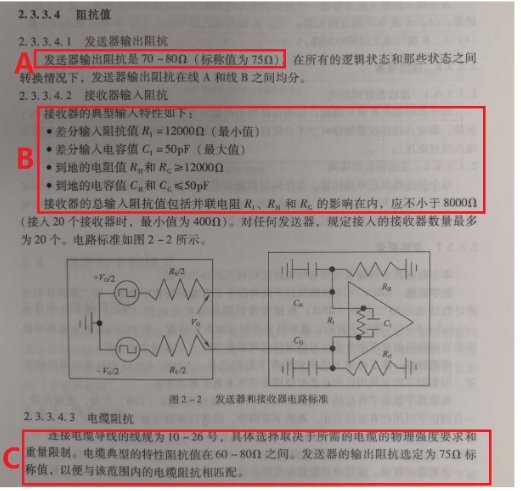

如上图所示,是航空总线ARINC429规范对 收发器芯片输入输出阻抗要求

有如下一些疑问

(1)这个图描述的输入输出阻抗是一般的等效直流电阻还是传输线理论中的阻抗?如果是传输线中的阻抗,那么红色框图B怎么要求电阻为12000欧姆,如何和75欧姆匹配起来?

(2)对于芯片(场景:已经放在PCB单板上)的输入输出等效直流电阻,怎么去测试这个等效电阻?
...全文
244 4 打赏 收藏 转发到动态 举报
AI 作业
写回复
用AI写文章
4 条回复
切换为时间正序
请发表友善的回复…
发表回复
Glen_hsu 2019-09-11
  • 打赏
  • 举报
回复
1. 输入阻抗仅指接收端的设备对外阻抗,一般大些好; 2. 发送端一般阻抗很低,例如小于80欧等;用接近匹配的标准电缆; 3. 75Ω指线路阻抗,是铜芯、绝缘介质、屏蔽、同轴还是双胶等的方式决定的。不能过大、也不能过小,否则传输不好。
lature_cn1 2019-09-04
  • 打赏
  • 举报
回复
一个是带频率特性,一个是直流特性
worldy 2019-09-03
  • 打赏
  • 举报
回复
输出阻抗=输出开路电压/输出短路电流
弹壳的 2019-08-31
  • 打赏
  • 举报
回复
1.输入输出阻抗是器件的固有特性。理想的器件输出阻抗为0,输入阻抗为+∞。你说的和75Ω阻抗匹配,其实是器件输出阻抗和其传输线之间的匹配,也就是你框的C中的介绍,已达到最大功率传输(这个是特性阻抗匹配)。
2.测量的话你可以器件输出端对地接电阻,更换2组电阻测出相应的电压值,可以反推出器件阻抗。
