请问有人知道这种图是什么软件做的吗?

qq_41312283 2019-05-26 10:59:38

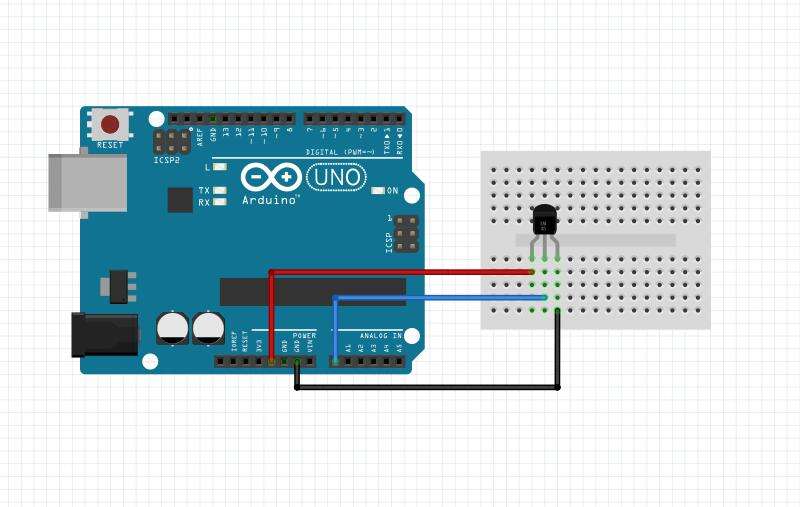

arduino开发板与其他硬件的接线图
...全文
383 6 打赏 收藏 转发到动态 举报
AI 作业
写回复
用AI写文章
6 条回复
切换为时间正序
请发表友善的回复…
发表回复
yan_xiao_fei 2019-09-24
  • 打赏
  • 举报
回复
从实物来看,左边的是PCB成品板子,右边是面包板,两者之间一般是通过杜邦线进行通信,
左边板子可以用很多软件把PCB画出来:ad,pads,orcad+pcb editor ...
希望这个回答对你有帮助
bsnow 2019-07-04
  • 打赏
  • 举报
回复
fritzing http://fritzing.org/home/
sunyizhe0365 2019-06-13
  • 打赏
  • 举报
回复
fritzing软件
RUMNTK 2019-06-13
  • 打赏
  • 举报
回复
面包板的软件
摆渡沧桑 2019-06-09
  • 打赏
  • 举报
回复
这个板子配合面包板就可以哈,可以用专业的画电路软件就可以了😄
郭若 2019-06-08
  • 打赏
  • 举报
回复
应该可以用画图软件画吧
