简单的设置ESP8266通过互联网或局域网远程双向通信电脑手机等多种客户端

李玉庆 2019-08-12 10:09:42

设置ESP8266为服务站。支持电脑、手机等多种客户端通过互联网远程连接路由WIFI下的ESP8266服务站，进行双向通信。

下面几步照做下来，就能双向通信了，有了这个例程再用51单片机控制8266就好理解了。

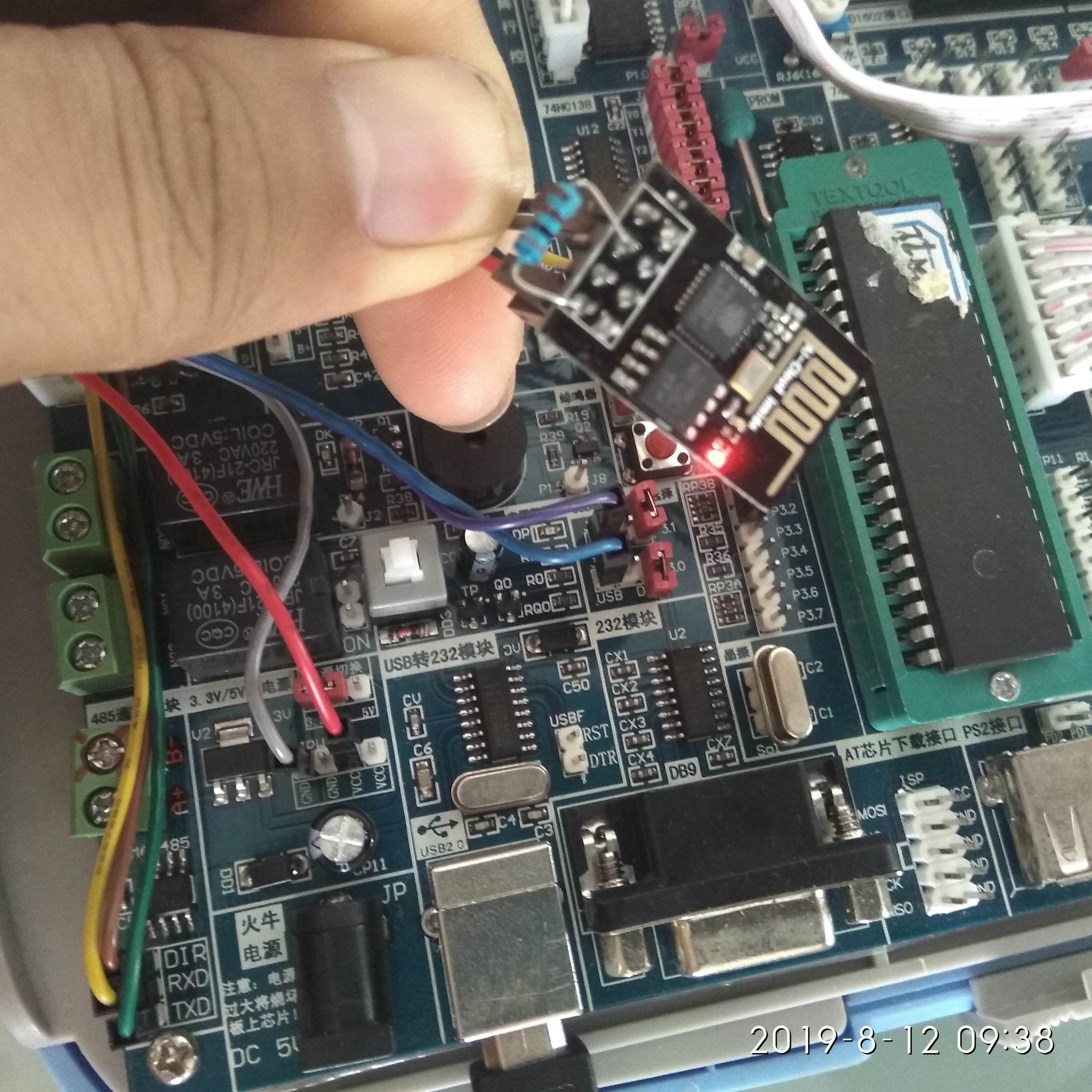

我没有专用的USB转接板，所以借用了普中科技的单片机开关板上的CH340芯片和数据线，接线如图，这块网上教程很多，也有现成的转接板，我就不啰嗦了。

\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\
\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\
AT
回应OK，表示电脑串口调试软件通过USB转串口与8266的硬件通信已连接好

AT+CWMODE=1 模式这里选择1或3都可以

AT+CWJAP="wifi名称","WIFI密码"

回应OK，表示8266与WIFI的无线通信已连接好

以上设置只需设置一次，模块ESP8266即使断电，设置也不会丢失。

\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\

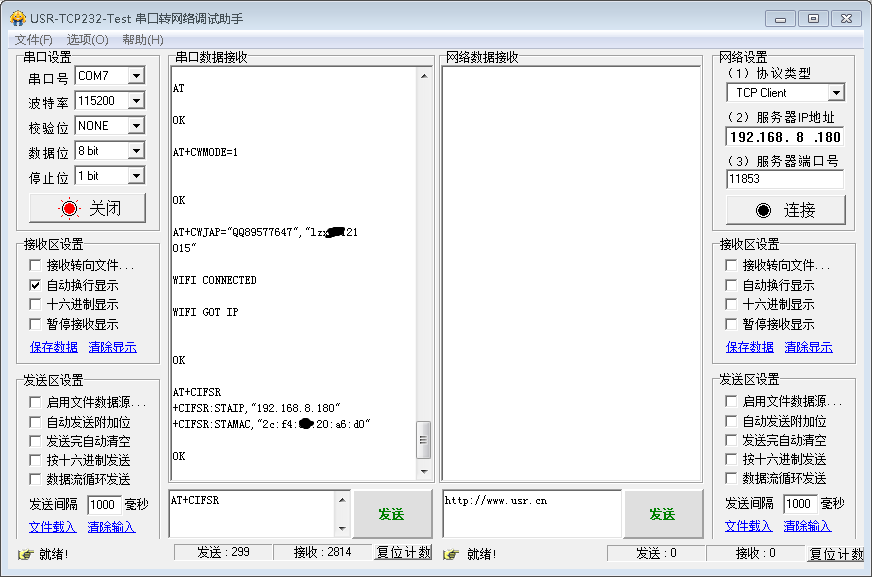

AT+CIFSR 查询IP命令,记录8266被分配的内网IP。上面三个命令贴图如下：

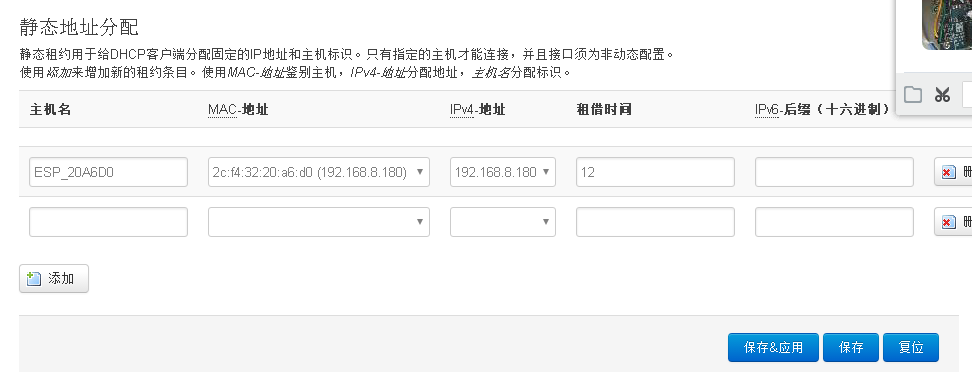

在路由器设置中将IP与MAX地址进行绑定，使路由即使重启，8266所分配到的内网IP也不会改变。

在路由器的防火墙中设置外网到内网IP的端口转发，端口号11853

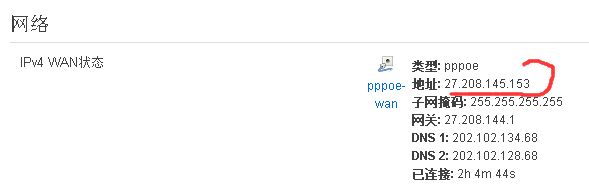

在路由器中查看通信公司给路由器分配的外部互联网IP，重启路由器会改变外网IP。

\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\
AT+CIPMUX=1 必须设置为多路链接

AT+CIPSERVER=1,11853 设置8266端口号为11853，1表示远程连接

以上两个设置，断电后8266不能保存。重新上电需要重新设置8266后，客户端才能连接上。

\\\\\\\\\\\\\\\\\客户端通过外网连接到ESP8266服务站\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\

将手机关闭WLAN，开启移动数据4G模式进入外部互联网。

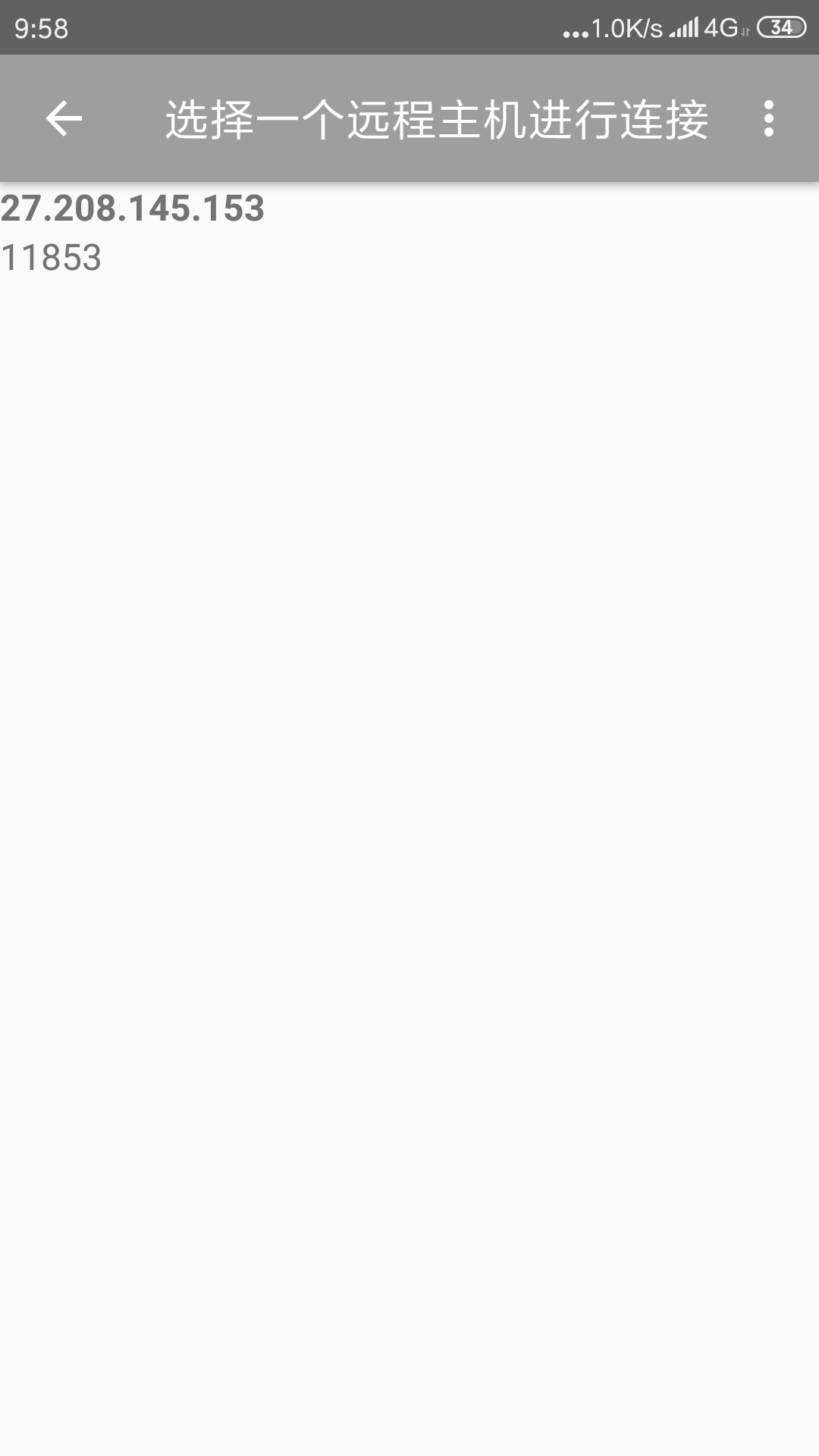

打开手机APP，我用的APP名叫 TCP连接，点连接，输入路由器外网IP和端口号11853，开始连接

\\\\\\\\\\\\\\\\\客户端通过外网发送数据到ESP8266服务站\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\

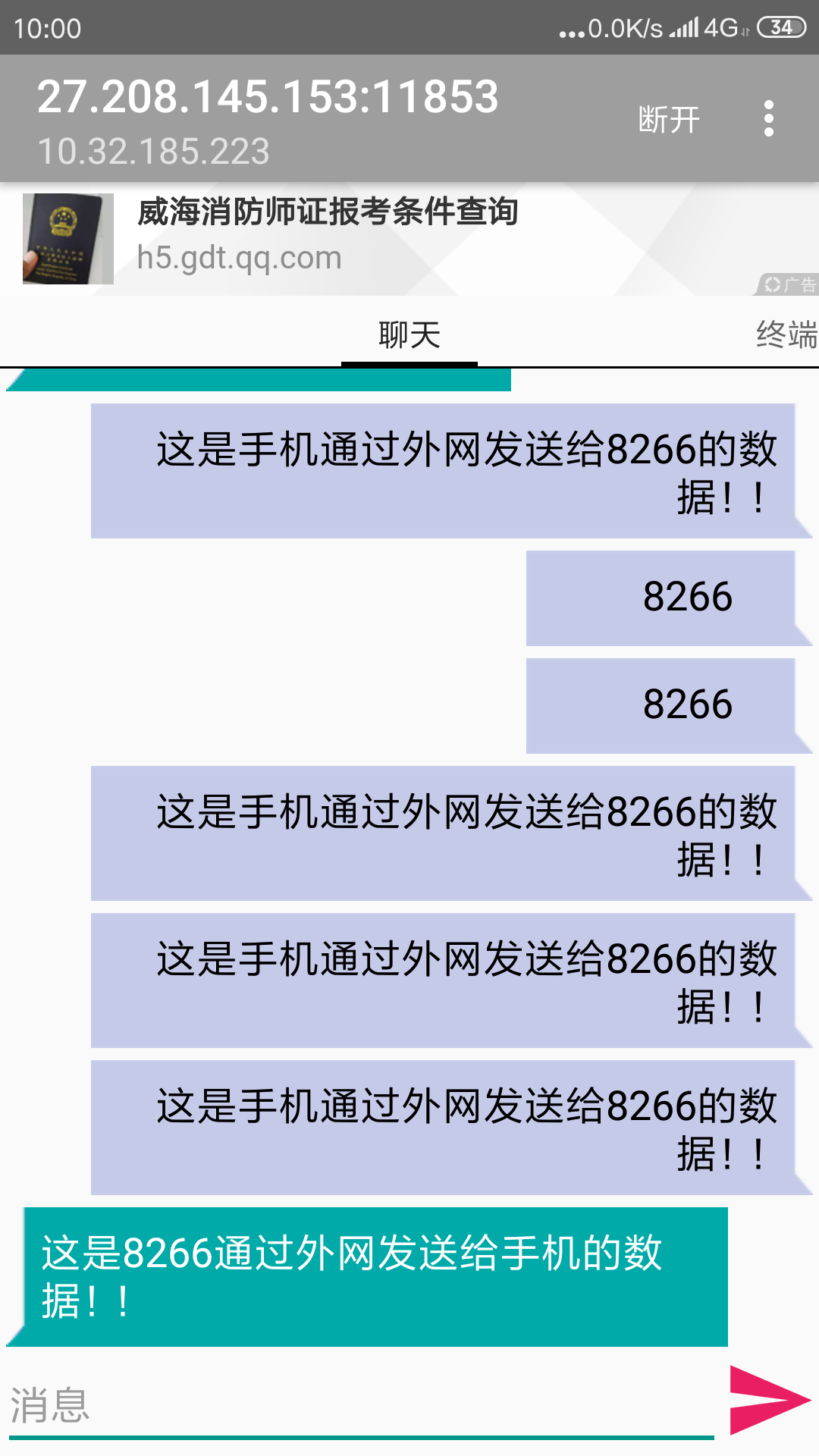

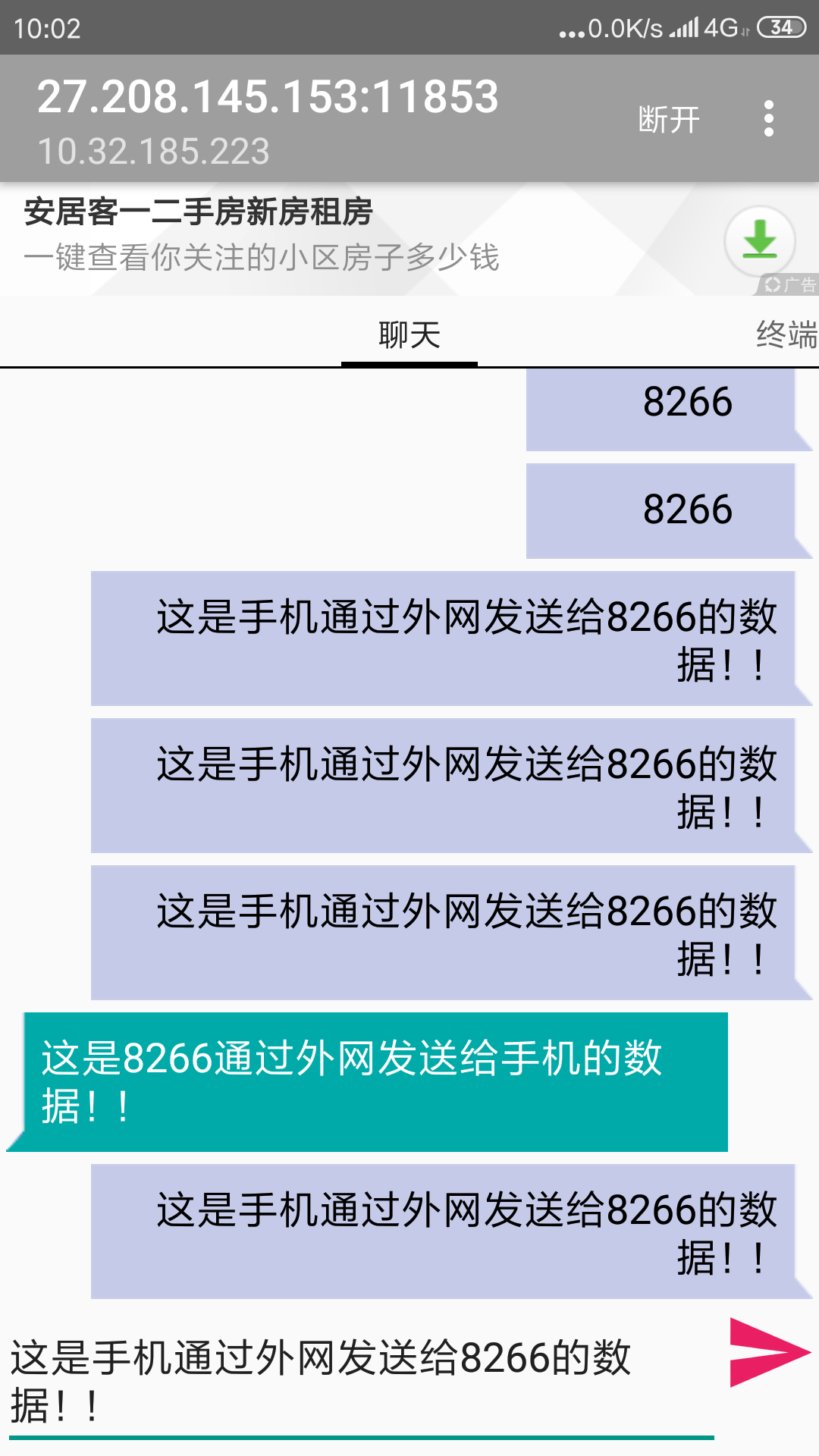

连接成功后，用手机APP发数据给8266。

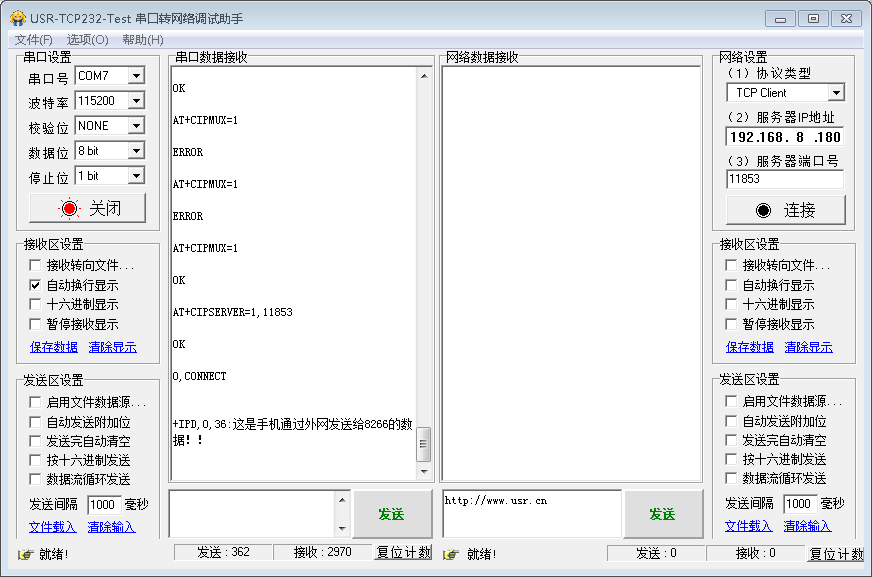

8266收到后，会显示：
+IPD,0,36:这是手机通过外网发送给8266的数据！！

0，表示是0路客户端（手机）发来的数据。
36：表示共有36个字节的数据
这是手机通过外网发送给8266的数据！！--- 是收到的数据

\\\\\\\\\\\\\\\\\\\\ESP8266服务站发送数据到外部客户端（手机）\\\\\\\\\\\\\\\\\\\\

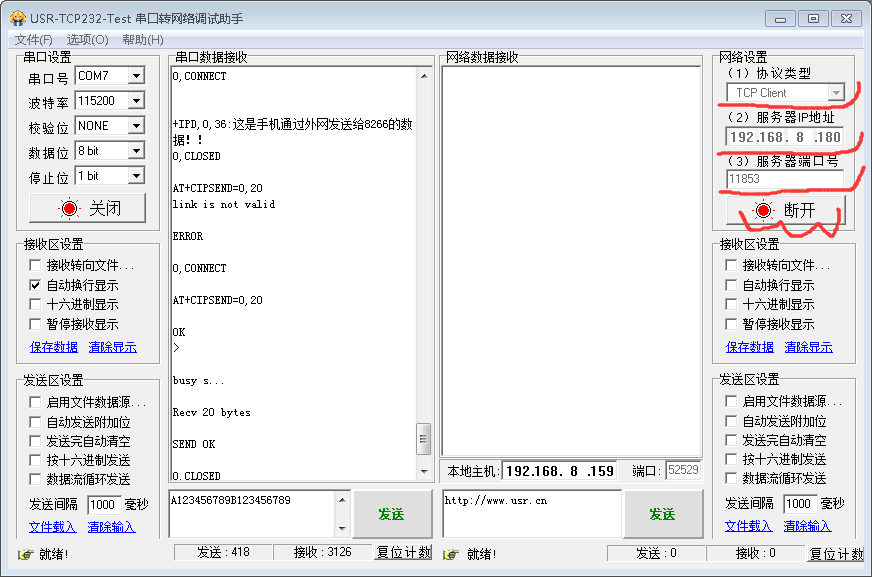

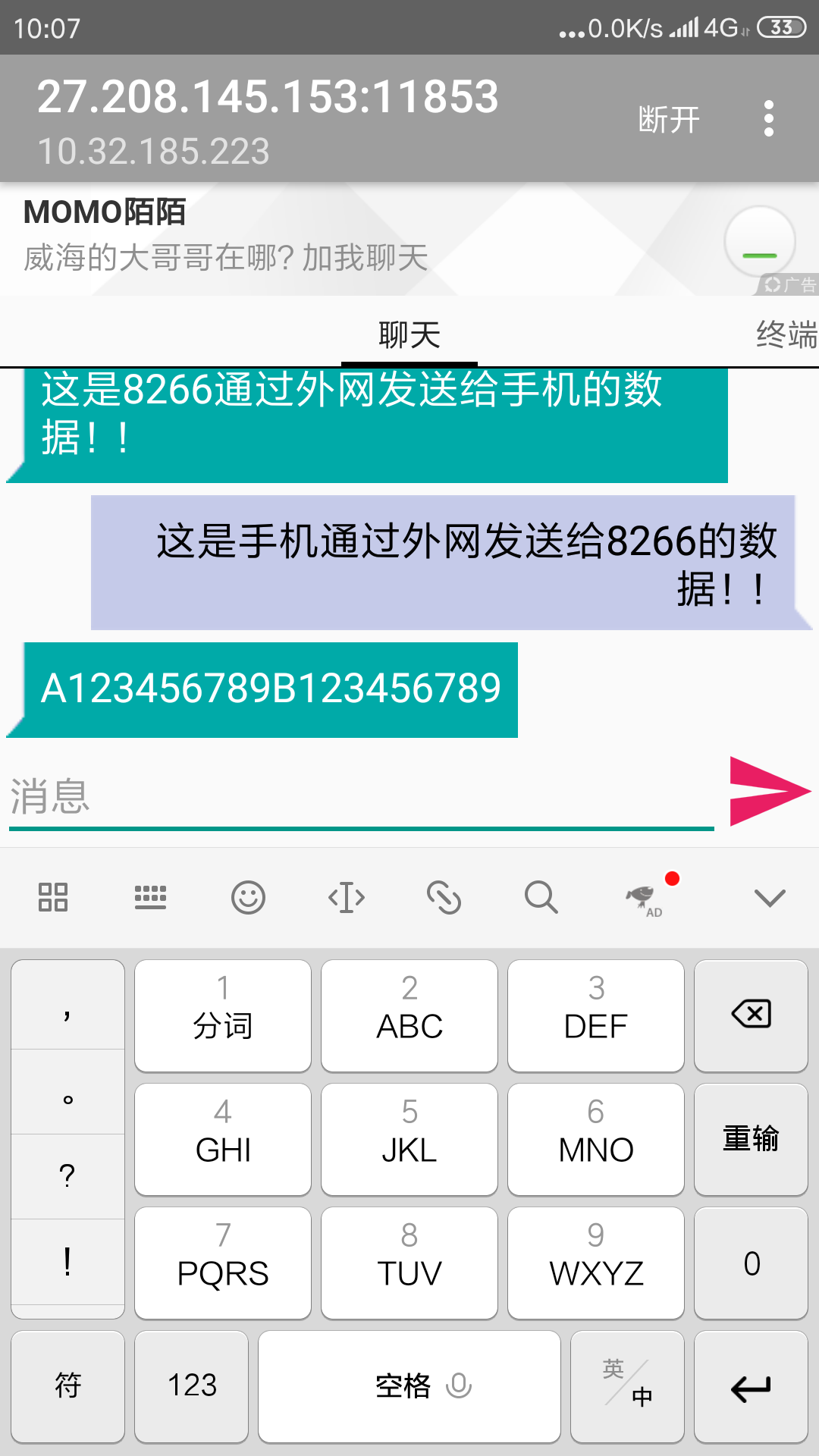

AT+CIPSEND=0,20 发送给客户端（手机）0号，发送的字节数20

A123456789B123456789 发送20个数据

\\\\\\\\\\\\\\\\\\\\\\\\内网PC通过局域网发送数据给ESP8266\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\
需要将PC设成客户端模式。
服务器地址为8266的IP地址。
服务端口号为：11853

局域网PC发送数据给8266.

\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\ESP8266通过局域网发送数据给内网PC\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\
AT+CIPSEND=1,32
1代表客户端（PC)
32所发的数据数量

\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\
AT+CIFSR 查询IP命令

AT+RST 重启模块

AT+RESTORE 恢复出厂设置

最后啰嗦一下，每个命令都要加回车换行，再发送。否则有时候命令会执行不成功。

...全文

3324 4 打赏收藏转发到动态举报

写回复

用AI写文章

4 条回复

切换为时间正序

请发表友善的回复…

发表回复

kennychow 2019-08-19

打赏
举报

https://blog.csdn.net/kennychow/article/details/78328128

ALK8266WIFI模块支持常见普通单片机实现WIFI高速传输和更多复杂功能，实测速度超过M字节每秒

李玉庆 2019-08-16

打赏
举报

网上参考了一个51的初始化esp的程序，上电后，就可以通过WIFI连接ESP了。
STC烧程序时需要5V电压，工作时需要切换回3.3V。调试程序时我忘了切换回来，烧了一片ESP8266，太可惜了。

#include<reg52.h>

unsigned char *str;//发送char型字符串

/*串口初始化子函数*/
void Serial_Inti()//串口初始化,一定注意不要启动T1的串口中断
{
SCON = 0x50; // REN=1允许串行接受状态，串口工作模式1
TMOD|= 0x20; // TMOD=0X20：使用定时器1，8位自动加载计时器
PCON|= 0x80;
TH1 = 0xFd; // baud*2 /* 波特率19200、数据位8、停止位1。效验位无 (11.0592);设置8位自动加载计时器定时时间，
//TH1 = 0xF3; // baud*2 /* 波特率4800、数据位8、停止位1。效验位无 (12M)
TL1 = 0xF3; // 公式TL1 = 256- fosc(SMOD+1)/(32*12*波特率)
TR1 = 1; // TR1=1：启用定时器1
}

/*字符串发送子函数(用于配置)*/
void Uart_Sends(unsigned char *str)
{
while(*str!='\0')
{
SBUF=*str;
while(!TI);//等待发送完成信号（TI=1）出现
TI=0;//清除发送中断标志位以继续发送
str++;
}
}

/*延时程序*/
void Delay1ms( unsigned int j)
{
while(j>1){j--;}
}

/*WIFI模块初始化*/
void Wifi_Init()

{ Delay1ms(6000);
Uart_Sends("AT+CIPMUX=1\r\n"); //设置为多路链接
Delay1ms(6000);
Uart_Sends("AT+CIPSERVER=1,11883\r\n"); //设置8266端口号为11853，1表示远程连接
}

void main()
{
Delay1ms(6000); //延时等待ESP8266上电
Delay1ms(6000);
Delay1ms(6000);
Delay1ms(6000);
Delay1ms(6000);
Delay1ms(6000);
Serial_Inti();
Wifi_Init();
while(1)
{;}
}
