TPS5430接负载后电压会被拉低

7.83Hz 2019-08-13 06:13:07
如题, 求救~~~
已打板及修改三次!! 问题依旧.

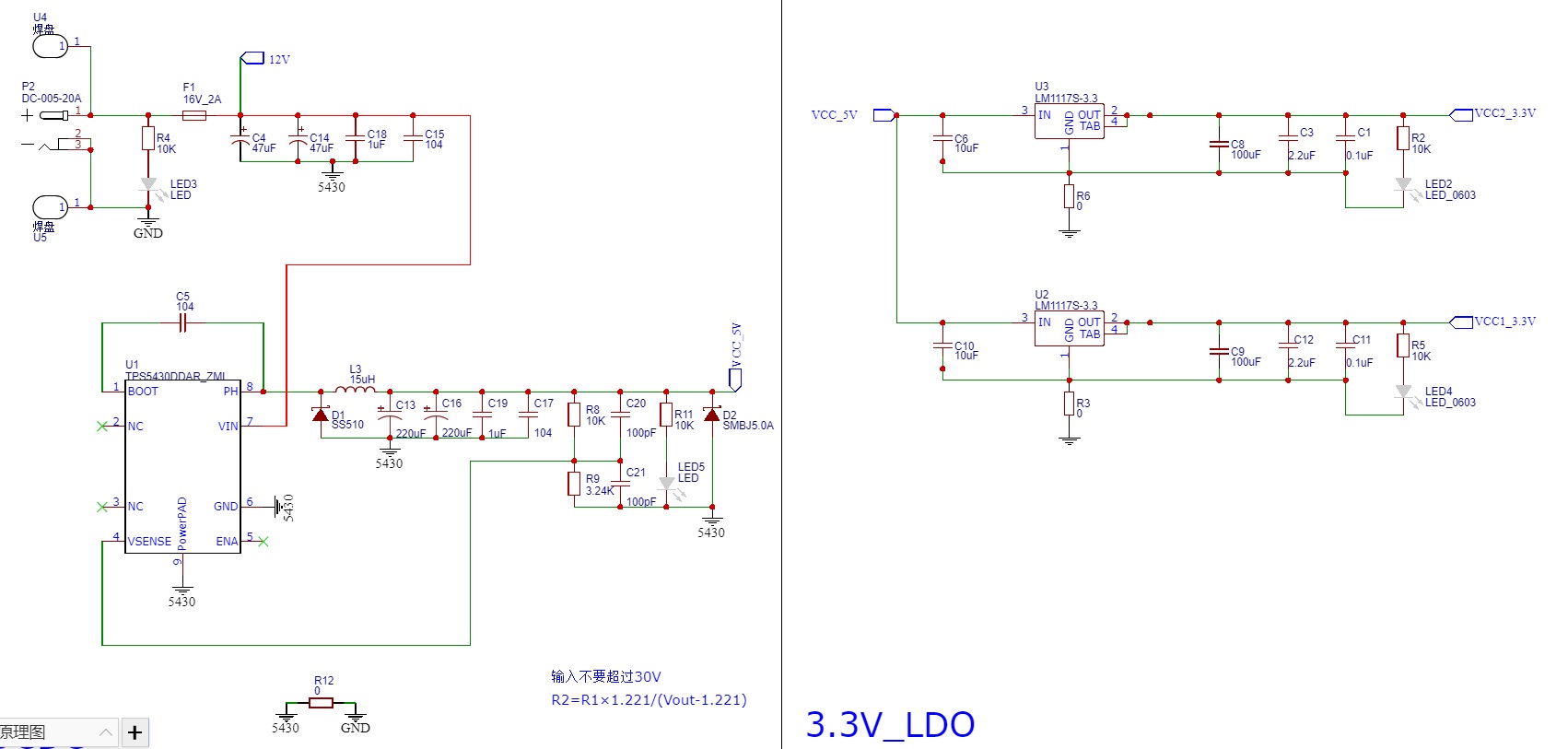

按TPS5430数据手册设计及布局, 输入12V, 输出5V, 芯片最大负载3A,
现象:
1: 空载时(只亮两个LED工作指示灯, 未接其它部件), DCDC输出4.96V, LDO输出3.3V, 正常
2: 挂两个STM32F4, 一个显示屏, 负载约1.2A左右, 接上后, DCDC输出被拉低到4.5V左右,
3: LDO被拉低到2.8V, 板上很多3.3V的部件不能正常工作, 如单片机, 晶振......

排查过程:
1: 元件, 都是嘉立创下单的, 可以排除元件问题.
2: DCDC输出电容大小, 更换过10uF, 220uF, 330uF, 1000uF, 铝电容, 钽电容 ,固态电容
3: DCDC输入电容大小, 应该不影响, 但也更换过各型号, 同上
4: 功率电感, 15uH, 换过多个
5: LDO芯片, 更换过LM和AMS的,
6: LDO输入及输出电容, 更换过



...全文
3336 9 打赏 收藏 转发到动态 举报
AI 作业
写回复
用AI写文章
9 条回复
切换为时间正序
请发表友善的回复…
发表回复
7.83Hz 2019-09-06
  • 打赏
  • 举报
回复
引用 9 楼 一缕阳光best的回复:
刚看了下5430的datasheet, 原理图没啥问题, 15uh电感也没问题的。 datasheet里面参考电路就是15uh。 我觉着问题有可能是出在PCB上面, 楼层问题没解决的话可以联系我 。我一直用TPS5450, 从来没出过问题啊。
嗯,先谢谢你。 已经找到问题方向了。应该是恒流的问题,负载有个显示屏,LED需要恒流。
一缕阳光best 2019-09-06
  • 打赏
  • 举报
回复
刚看了下5430的datasheet, 原理图没啥问题, 15uh电感也没问题的。 datasheet里面参考电路就是15uh。 我觉着问题有可能是出在PCB上面, 楼层问题没解决的话可以联系我 。我一直用TPS5450, 从来没出过问题啊。
「已注销」 2019-08-21
  • 打赏
  • 举报
回复
15uH有点大了,输出达到3A,饱和电流至少4A,电感体积太大,而且响应速度慢,考虑到500kHz的开关频率,10uH感抗怎么都足够了,选个高温下饱和电流达到5A的就很可靠了
worldy 2019-08-21
  • 打赏
  • 举报
回复
另外,必须考虑电感的功率容量,功率容量不够会使得电感进入饱和状态
worldy 2019-08-21
  • 打赏
  • 举报
回复
检查加载后的输入电压是否会有明细跌落
dqmmmm 2019-08-19
  • 打赏
  • 举报
回复
前级的功率够吗?
zgl7903 2019-08-15
  • 打赏
  • 举报
回复
L3 电感是否小了 或阻抗太大了? 试试 用四个电感(两并两串) 增大电感量同时减少直流阻抗
7.83Hz 2019-08-15
  • 打赏
  • 举报
回复
引用 1 楼 weixin_39573414的回复:
楼主,问题解决了吗,
没呢。你也有这问题? 昨晚又排查了一下,在想问题可能不是出在DCDC部分,输出后的电压会不会是被负载拉低?
7.83Hz 2019-08-15
  • 打赏
  • 举报
回复
引用 3 楼 zgl7903的回复:
L3 电感是否小了 或阻抗太大了? 试试 用四个电感(两并两串) 增大电感量同时减少直流阻抗
收到,我试试。。。。。
