一块扩展板完成Arduino的10类37项实验（代码+图形+仿真）

[驴友花雕]

【雕爷学编程】Arduino动手做系列：
一、LED 实验
01 Blink：D13蓝色 LED 闪烁
02 Blink2：D12、D13红蓝色 LED 交替闪烁
03 Blink3：模拟爆闪警灯
04 Breath_LED：D9 全彩 LED 模拟红色呼吸灯
二、按键实验
05 Button：D2 按键控制 D13蓝色 LED
06 Button_Lock：D3 按键控制 D13 蓝色LED 自锁实验
三、电位器实验
07 RS232_AD：串口读取 A0 电位器采集数值（旋转角度270度输出0-3.3V/5V电压信号电位器阻值10K）
08 Rotation_LED：A0 电位器控制 D11 全彩 LED 蓝色端亮度
09 RC_Motor：A0 电位器控制 D7 输出口的舵机控制其转动角度（舵机需自备Arduino 需要外部供电）
四、RGB 全彩 LED 实验
10 LED_RGB_Text：全彩 LED 基本颜色变化
11 LED_RGB：全彩 LED 彩虹变化
五、红外传感器D6实验（红外遥控器需自备）
12 IRrelay：按红外遥控器任意键，可以控制 D13 LED 开关（控制距离1-8米，频率38KHz，兼容市面上大部分红外遥控器）
13 IRrecord：串口显示读取的红外遥控代码
六、温度传感器实验
14 LM35_RS232AD：串口显示 A2 口 LM35 温度传感器读取的温度（可测试室内外温度，范围-50-150C，灵敏度好）
七、温湿度传感器实验
15 DHT11_Test：串口显示 D4 口 DHT11 温湿度传感器读取的温湿度数据（测温范围0-50C，湿度范围20%-90%PH）
八、亮度传感器实验
16 Light Sensor：串口显示 A1 口光敏电阻采集的数值
17 Light_LED：A1 口光敏电阻控制 D13 LED 开关（感光比较灵敏，适合教学实验及民用设备）
九、蜂鸣器实验
18 Buzzer：D5 口无源蜂鸣器模拟救护车警笛（可发出简单的音乐声，音乐需要通过程序编写）
十、板载接口扩展实验
19 模拟超声波测距传感器（探测类I，IIC/I2C接口）
20 总线DS18B20温度传感器（数值类，接扩展板数字D7接口）
21 TM1637四位数码管（数码管和点阵类，接扩展板数字D7/D8接口）
22 GY-BMP280-3.3 大气压强高度计传感器模块 （ 数值类，IIC/I2C接口）
23 GY-NEO-6MV2新款飞控GPS卫星信号接收模块 （数值类，TTL接口）
24 5V低电平触发单路继电器模块（执行类，数字D7接口）
25 带驻极话筒4线制声音传感器模块（触发类，数字D7接口）
26 BH1750FVI 数字光强度模块光照传感器（数值类， IIC/I2C接口）
27 开源DFPlayer Mini TF卡MP3播放模块（输出执行器类D7/D8数字接口)
28 LCD1602液晶屏模块（输出显示器类， IIC/I2C接口）
29 人体红外热释电运动传感器模块 （触发类，数字D7接口）
30 DS1307时钟模块 Tiny RTC I2C模块（探测传感器类， IIC/I2C接口）
31 兼容HC-06从机蓝牙模块（通信与存储类，D7/D8数字接口<TTL接口>）
（待续）

[驴友花雕]

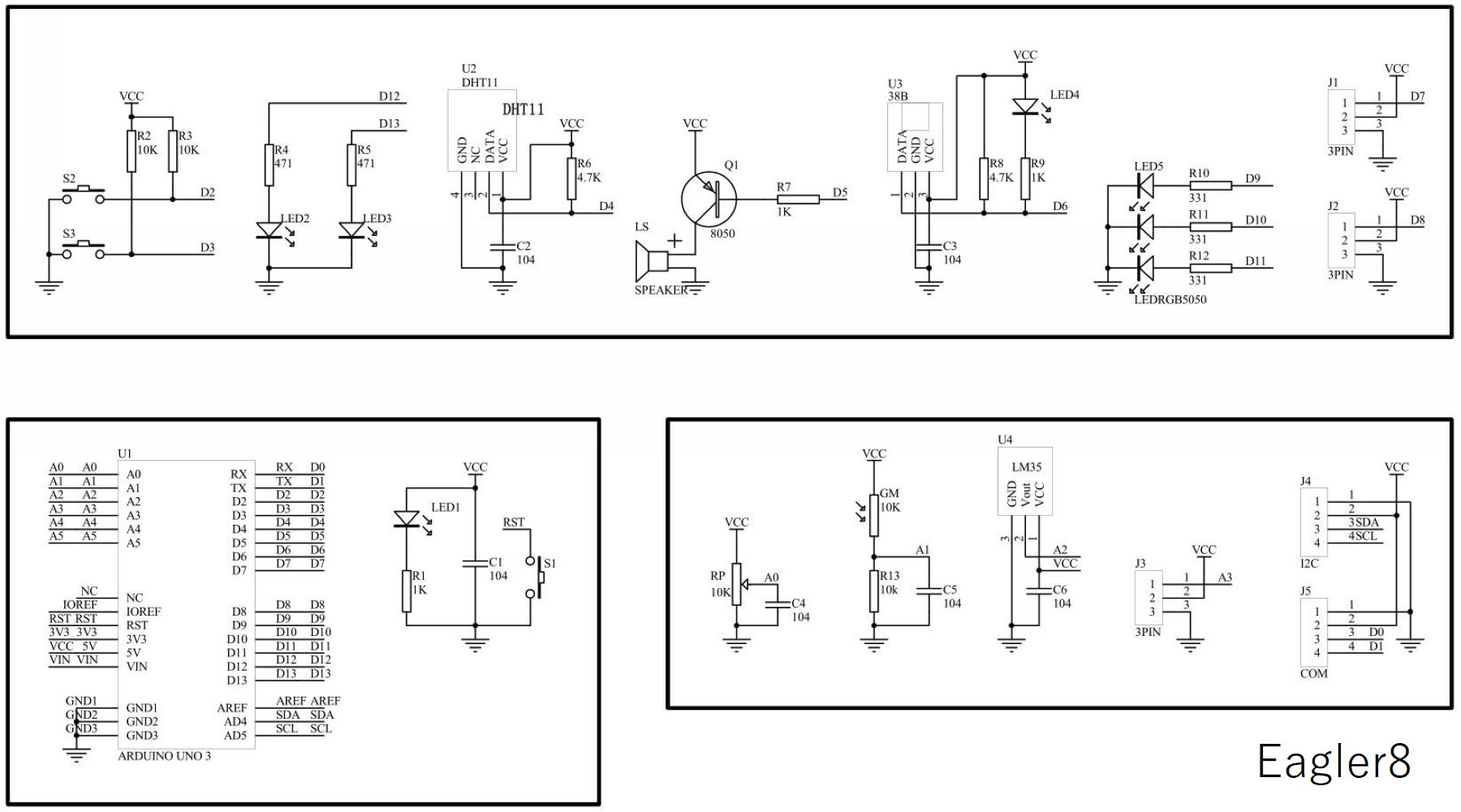

Aduino UNO 9in1 实验扩展板电原理图

[驴友花雕]

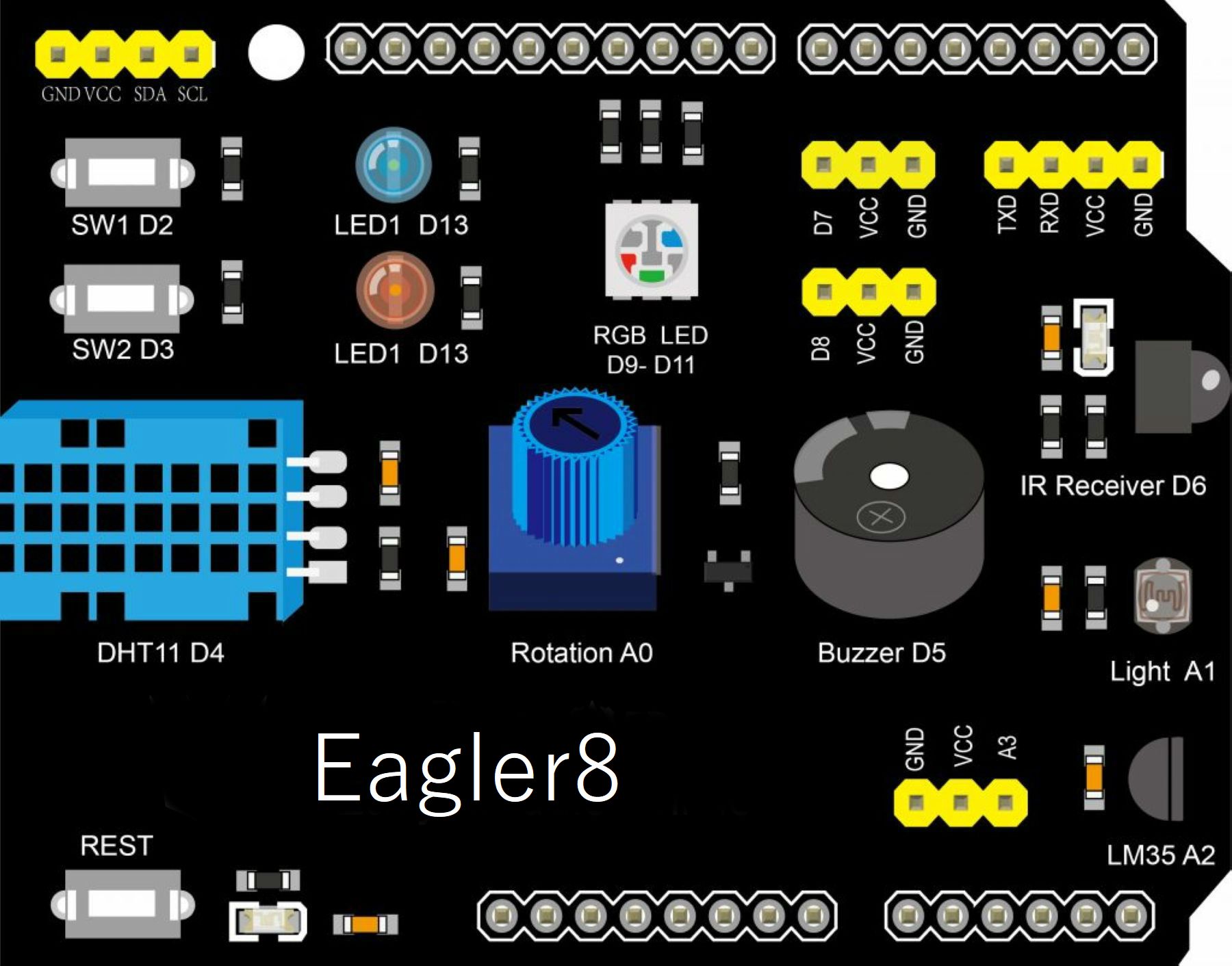

Aduino UNO 9in1 实验扩展板de模块与板载端口：


复位按键（REST）

10K旋转电位器模块（A0）

2路SW按键模块（D2、D3）

Light亮度传感器模块（A1）

LM35D温度传感器模块（A2）

Buzzer无源蜂鸣器模块（D5）

DHT11温湿度传感器模块（D4）

ER Receiver红外接收模块（D6）

1路Analog Port模拟量端口（A3）

RGB全彩LED模块（D9、D10、D11）

2路Digital Port数字量端口（D7、D8）

1个TTL串口（可接入蓝牙或WIFI模块等）

2路3mm LED模块（红色D12、蓝色D13）

1个双向同步串行总线I2C接口（A4 SDA及A5 SCL，可接显示屏等）

[驴友花雕]

开始实验之前，先下载扩展板配套的部分示例程序，将解压缩的 Eagler8 文件夹拷贝到 Arduino IED 安装目录下的 libraries 文件夹内。启动 Arduino IDE，打开文件‐-示例‐-Eagler8，即可调用前9类18项示例实验程序。Eagler8扩展板示例18项示例程序下载地址：

链接：https://pan.baidu.com/s/1ih2UlZmwTP17IvBPI4ToHQ

[worldy]

真要学硬件控制人，建议不要去学什么Arduino，学不到本质的东西

[驴友花雕]

引用 4 楼 worldy 的回复:

真要学硬件控制人，建议不要去学什么Arduino，学不到本质的东西

谢谢老师的指导与帮助！ 小孙子四岁多了，为了能一起学做智能机器人，三个月前，我从零开始开始学习Arduino编程（原来没有任何单片机和C语言的基础，起点太低），克服困难，做了许多的小实验，希望能有更多的指导、交流与分享。 再次谢谢！

[驴友花雕]

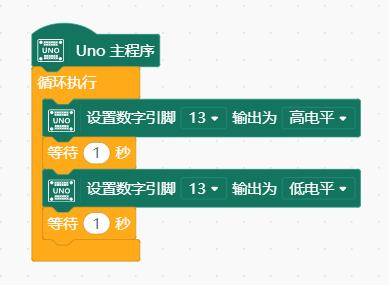

01 Blink：D13蓝色 LED 闪烁

/*
  Eagler8实验程序列表
  01 Blink：D13蓝色 LED 闪烁
 */

int led = 13;

void setup() {
  pinMode(led, OUTPUT);
}

void loop() {
  digitalWrite(led, HIGH);
  delay(1000);
  digitalWrite(led, LOW);
  delay(1000);
}

[驴友花雕]

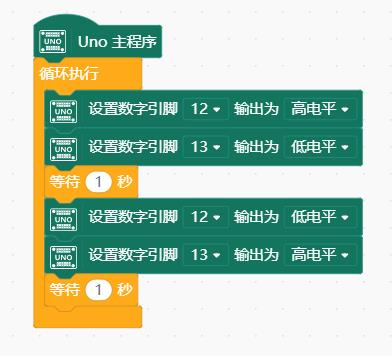

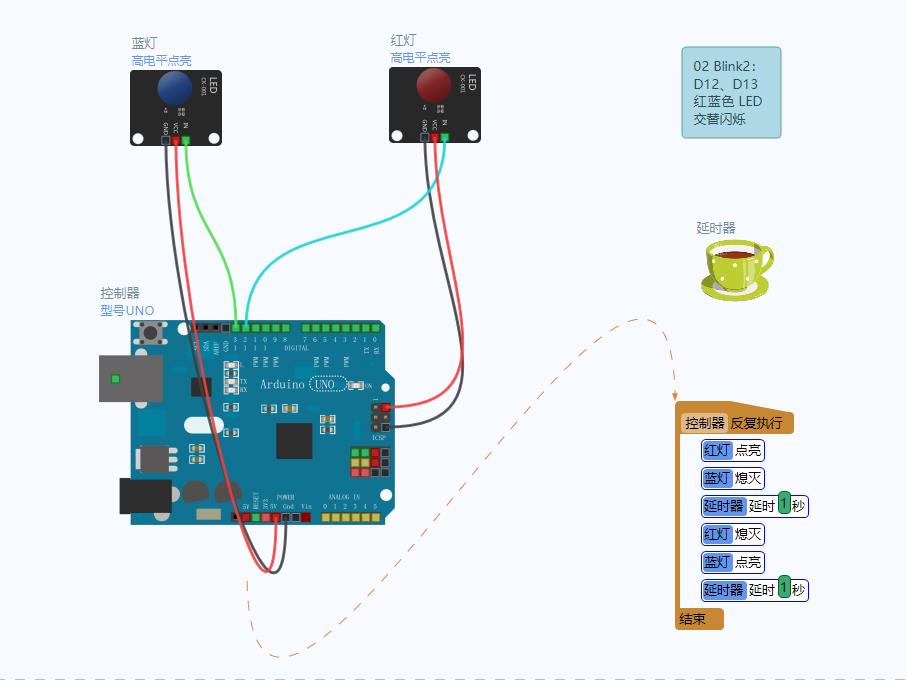

02 Blink2：D12、D13红蓝色 LED 交替闪烁

/*
 Eagler8实验程序列表
 02 Blink2：D12、D13红蓝色 LED 交替闪烁
 */

int led1 = 12;
int led2 = 13;

void setup() {
  pinMode(led1, OUTPUT);
  pinMode(led2, OUTPUT);
}

void loop() {
  digitalWrite(led1, HIGH);
  delay(1000);
  digitalWrite(led1, LOW);
  digitalWrite(led2, HIGH);
  delay(1000);
  digitalWrite(led2, LOW);
}

[驴友花雕]

04 Breath_LED： D9 全彩 LED 模拟红色呼吸灯

/*
Eagler8实验程序列表
04 Breath_LED：D9 全彩 LED 模拟红色呼吸灯
*/

#define LED 9
int i = 0;

void setup()
{
  pinMode(LED,OUTPUT);
}
void loop()
{
for(i=0;i<220;i++)
  {
    analogWrite(LED,i);
    delay(15);
  }
  for(i=220;i>0;i--)
  {
    analogWrite(LED,i);
    delay(15);
  }
  analogWrite(LED,0);
  delay(60);
}

[worldy]

引用 5 楼 驴友花雕 的回复:

[quote=引用 4 楼 worldy 的回复:]
真要学硬件控制人，建议不要去学什么Arduino，学不到本质的东西

谢谢老师的指导与帮助！

小孙子四岁多了，为了能一起学做智能机器人，三个月前，我从零开始开始学习Arduino编程（原来没有任何单片机和C语言的基础，起点太低），克服困难，做了许多的小实验，希望能有更多的指导、交流与分享。

再次谢谢！

[/quote]

不错，这样的基础是可以使用Arduino而快速入门，依葫芦画瓢在怎么着也像瓢

[驴友花雕]

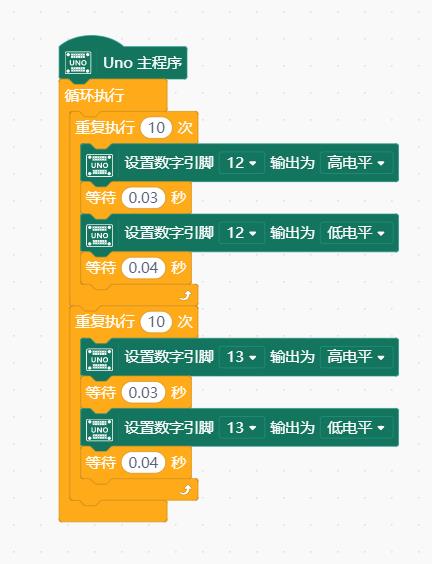

03 Blink3：模拟爆闪警灯

/*
 Eagler8实验程序列表
 03 Blink3：模拟爆闪警灯
 */

int led1 = 12;
int led2 = 13;
int i,j;

void setup() {
  pinMode(led1, OUTPUT);
  pinMode(led2, OUTPUT);
}

void loop() {
  for(i=0;i<10;i++){
  digitalWrite(led1, HIGH);
  delay(30);
  digitalWrite(led1, LOW);
  delay(40);
  }

  for(i=0;i<10;i++){
  digitalWrite(led2, HIGH);
  delay(30);
  digitalWrite(led2, LOW);
  delay(40);
  }
}

[驴友花雕]

引用 8 楼 worldy 的回复:

[quote=引用 5 楼 驴友花雕 的回复:] [quote=引用 4 楼 worldy 的回复:] 真要学硬件控制人，建议不要去学什么Arduino，学不到本质的东西

谢谢老师的指导与帮助！ 小孙子四岁多了，为了能一起学做智能机器人，三个月前，我从零开始开始学习Arduino编程（原来没有任何单片机和C语言的基础，起点太低），克服困难，做了许多的小实验，希望能有更多的指导、交流与分享。 再次谢谢！ [/quote] 不错，这样的基础是可以使用Arduino而快速入门，依葫芦画瓢在怎么着也像瓢[/quote] 谢谢老师鼓励！是在画瓢，从模仿开始的，呵呵

[NickyGrout]

这图片说明示例很不错，怎么弄出来？

[驴友花雕]

[驴友花雕]

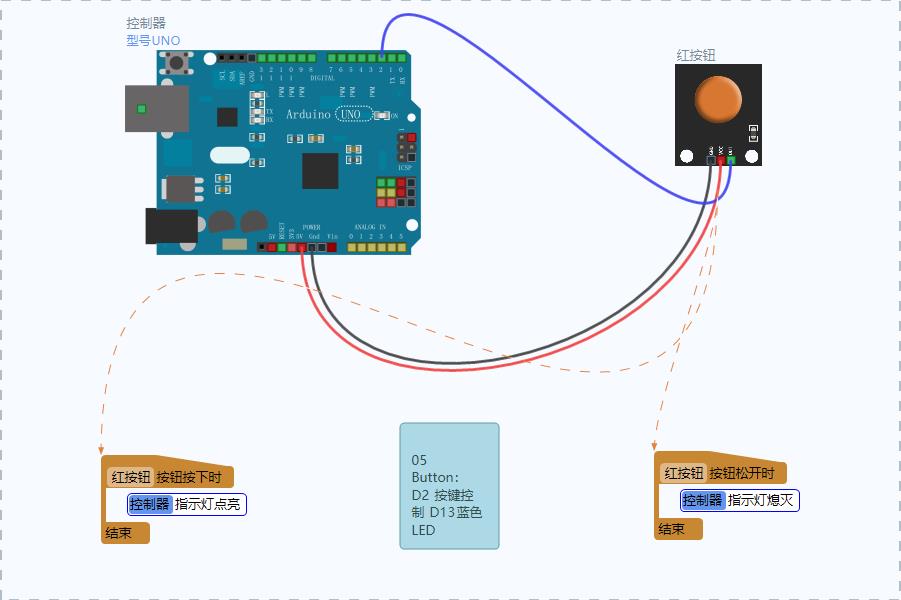

05 Button：D2 按键控制 D13蓝色 LED

/*
Eagler8实验程序列表
05 Button：D2 按键控制 D13蓝色 LED
 */

int ledPin = 13;
int inputPin = 2;
int val = 0;
void setup()
{
  pinMode(ledPin, OUTPUT);
  pinMode(inputPin, INPUT);
}

void loop()
{
  val = digitalRead(inputPin);
  if(val == HIGH)
  {
     digitalWrite(ledPin, LOW);
  }
  else
  {
     digitalWrite(ledPin, HIGH);
  }
}

[驴友花雕]

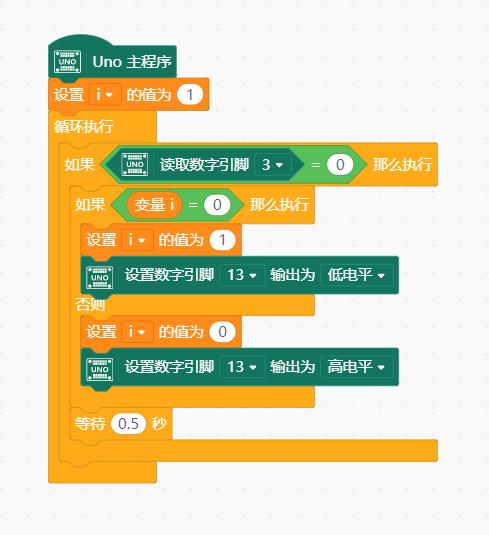

06 Button_Lock：D3 按键控制 D13 蓝色LED 自锁实验

/*
Eagler8实验程序列表
06 Button_Lock：D3 按键控制 D13 蓝色LED 自锁实验
 */

int Button=3;
int LED=13;
boolean onoff=LOW;

void setup(){
  pinMode(Button,INPUT);
  pinMode(LED,OUTPUT);
}

void loop(){
  if(digitalRead(Button)==HIGH)
  {
    delay(10);
    if(digitalRead(Button)==LOW)
    {
      digitalWrite(LED,onoff);
      onoff=(!onoff);
      delay(10);
      while(digitalRead(Button)==LOW)
      {
        delay(1);
      }
    }
  }
}
