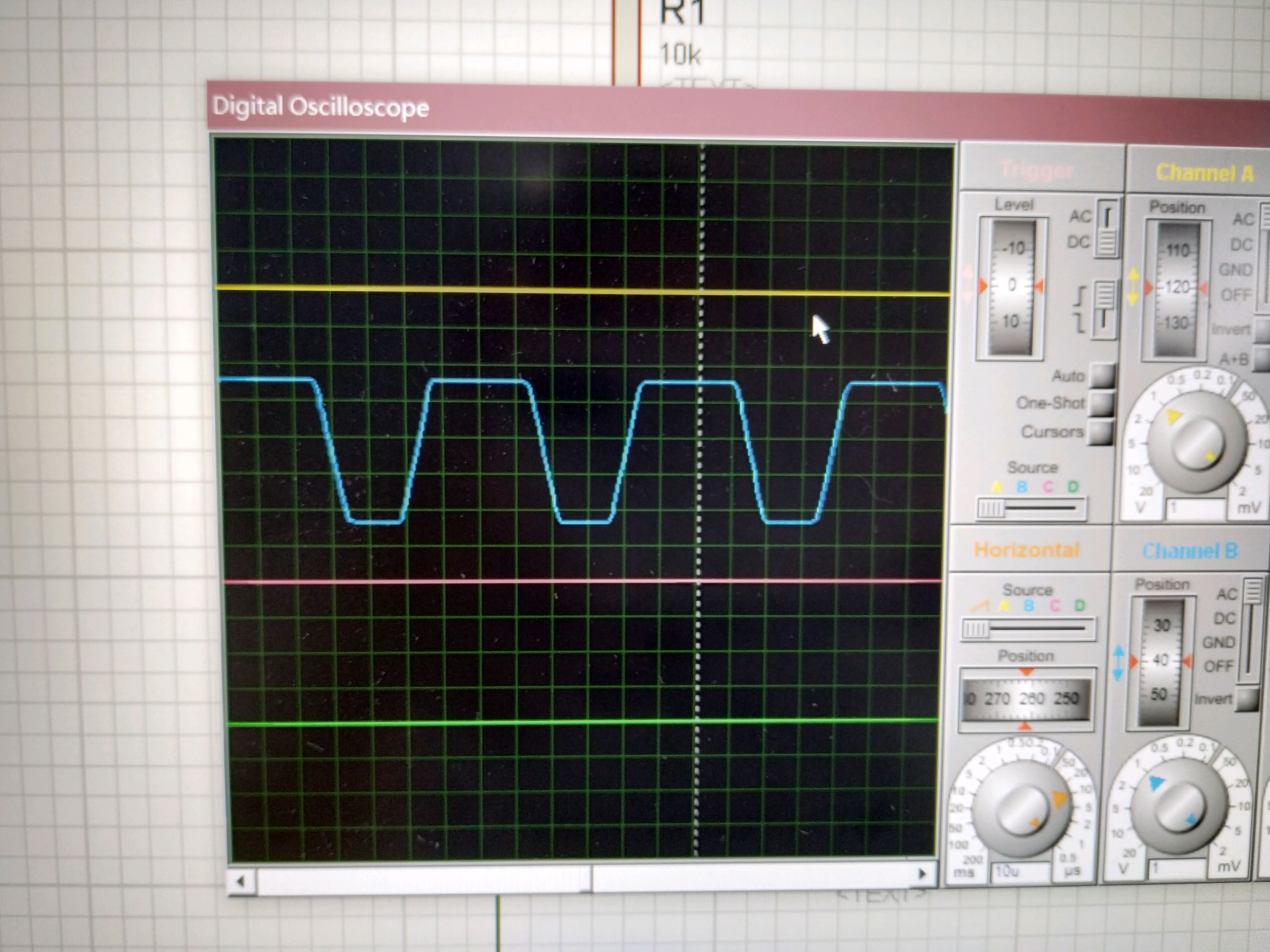

20KHZ方波发生器发出的方波失真。这是什么原因啊？

浮生太白 2019-09-14 03:58:29

...全文

1959 3 打赏收藏转发到动态举报

写回复

3 条回复

切换为时间正序

请发表友善的回复…

发表回复

jgj58 2019-09-24

打赏
举报

回复

请问这个波形是带负载吗?

Glen_hsu 2019-09-24

打赏
举报

回复

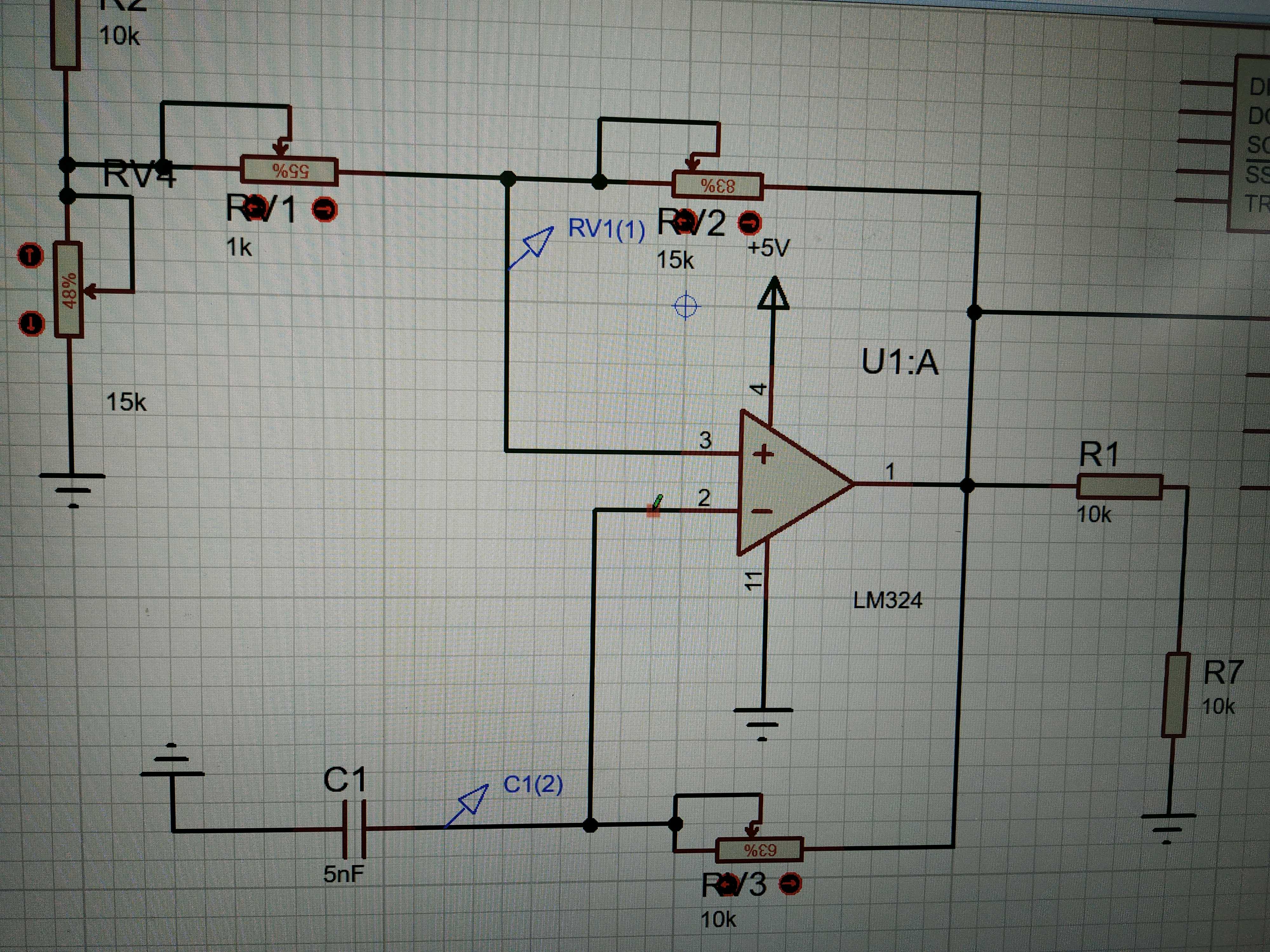

楼上有理，建议减小RV3即可，本身运放是个整形和满辐作用。

Mr_liu_666 2019-09-17

打赏
举报

回复

可能是电容太大了，充电慢，换小一点试一试，不过换小了频率可能不是你想要的，所以调电容之后电阻也得一起调。
