小白求救，AMS1117-3.3极度发烫，板子上不了电

[马铃薯的土豆泥]

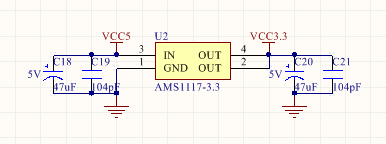

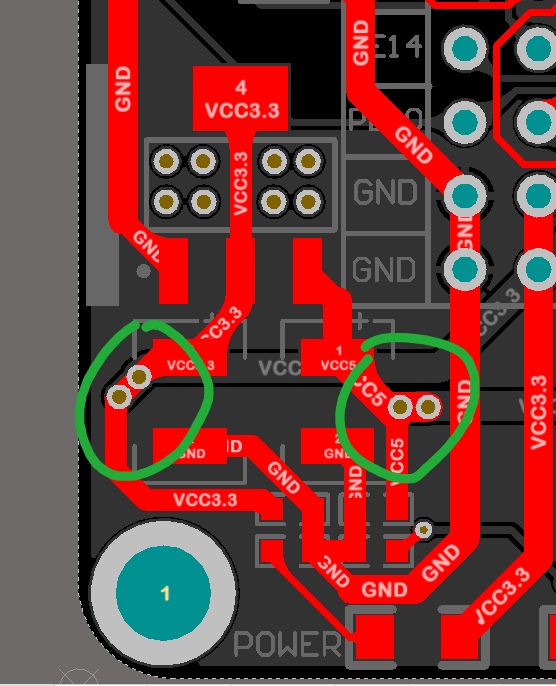

最近做学校的项目，第一次画PCB，本来拿到板子很开心，插上USB供电发现电源灯不亮，1117-3.3V还非常烫，心凉了一半啊 自己也分析了原因，感觉PCB设计的时候就有问题了，不是很确定。附上原理图和PCB求大神指教。 如果PCB真的有问题，大神们有屏蔽板子原来的1117-3. 3v电路的方法吗，穷学生没钱再做板子了，我想外置稳压电路。

[7.83Hz]

原理图和PCB看不出问题。 一般5V转3.3V很简单，没什么技巧可言。 排查一下，是否负载电流过大。AMS1117_3.3，好像800ma，我试过600ma就很烫手了，后来换成DCDC方案。

[马铃薯的土豆泥]

引用 1 楼 ~稻草人~的回复:

原理图和PCB看不出问题。 一般5V转3.3V很简单，没什么技巧可言。 排查一下，是否负载电流过大。AMS1117_3.3，好像800ma，我试过600ma就很烫手了，后来换成DCDC方案。

请问换成外置DCDC模块，那原来板子上的1117稳压电路需要怎么处理？

[7.83Hz]

你先确定电流需要多大? 如果500ma，LDO就成。 如果2A以内，可以考虑TPS5430。注意滤波。 别急换供电，先确定发热问题根源，电流过大，短路等，都会发热。 你电路上的建议： 1.电容，耐压值要是所处线路电压的两倍以上，你LDO前端用5V的要改改 2.过孔，直接在焊盘上放过孔更合理，线路走向清晰，查错容易。当然，这是个坏习惯，用自动贴片机焊元件时，问题多多。但练习板，都是手焊，怕毛。

[7.83Hz]

你要做飞控?学校的比赛? 我也玩飞控

[马铃薯的土豆泥]

大佬，学校的工程设计选题。刚入门很多不懂，板子已经弄的头疼了

[zgl7903]

芯片封装错了吧， 仔细核对技术手册

[马铃薯的土豆泥]

嗯嗯谢谢，我设计的是块飞控板，用电调BEC供电，输出5v/2A。供电疏忽了应该也要换。 不过现在我还没有用BEC供电，板子只是一块STM32最小系统，用USB供电正常来说应该是没问题的，很有可能有的短路，在排查了。

[马铃薯的土豆泥]

检查了一下，没问题的

[lzlz70707]

拆掉AMS1117 用万用表量3.3V 对 GND 阻抗，一般来说应该很高，如果直接通了那就是3.3V供电的相关电路短路，另外注意一下电路板上的钽电容是不是焊反了，也容易过流。

[Glen_hsu]

建议3.3工作电流在200以下，否则，一定会发烫。 如果电流小于100，则输出电容太远.

[bsnow]

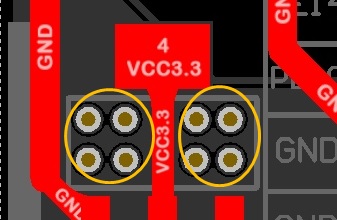

这个是过孔接地吗？过孔有阻焊吗？ 如果这个过孔是GND，我怀疑1117的那个大焊盘跟这个过孔短路了。 如果这里短路，解决方法： 拆下1117，然后用纸胶带贴住过孔，再焊1117.

[jgj58]

大体看了，你做的应该是小四轴之类的飞控板。如果没有接电调，仅仅是stm32周围的电路电流其实是很小的1117芯片是满足要求的。怀疑某处短路了。建议你不要先拆1117，可以先把1117后面的负载断掉，用万用表量量前后端有没有短路，再上电试试有没有发烫现象。然后再分析

[白不不]

你这就是1117下面的过孔短路了，1117背面是与输出通的，所以你这是输出与地短路，不想重做板就在过孔上贴高温胶带后再焊1117芯片

[YorkLiu813]

不会是你买到假货了吧。。。。
