分享multisim14仿真太慢如何解决？
用multisim14做了一个简单的触摸延时灯仿真电路，用的是两个555构成的单稳态触发器级联，但是仿真过程极其慢，调节了步长作用也不大；然后我调整了交互式仿真中的Initial conditions这项，选择了set to zero，仿真速度突然正常了；但带来了新的问题，就是初始的时候，两个微分电路都莫名输出了一个不应该出现的下降沿，请教大家这是怎么回事？initial conditions这项设置又是干什么的呢？

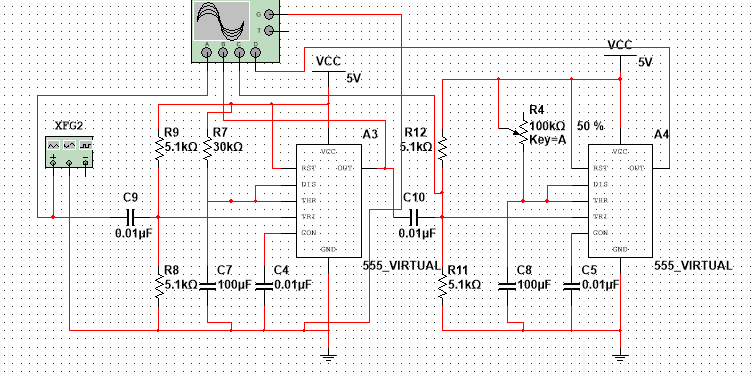

电路图如下：

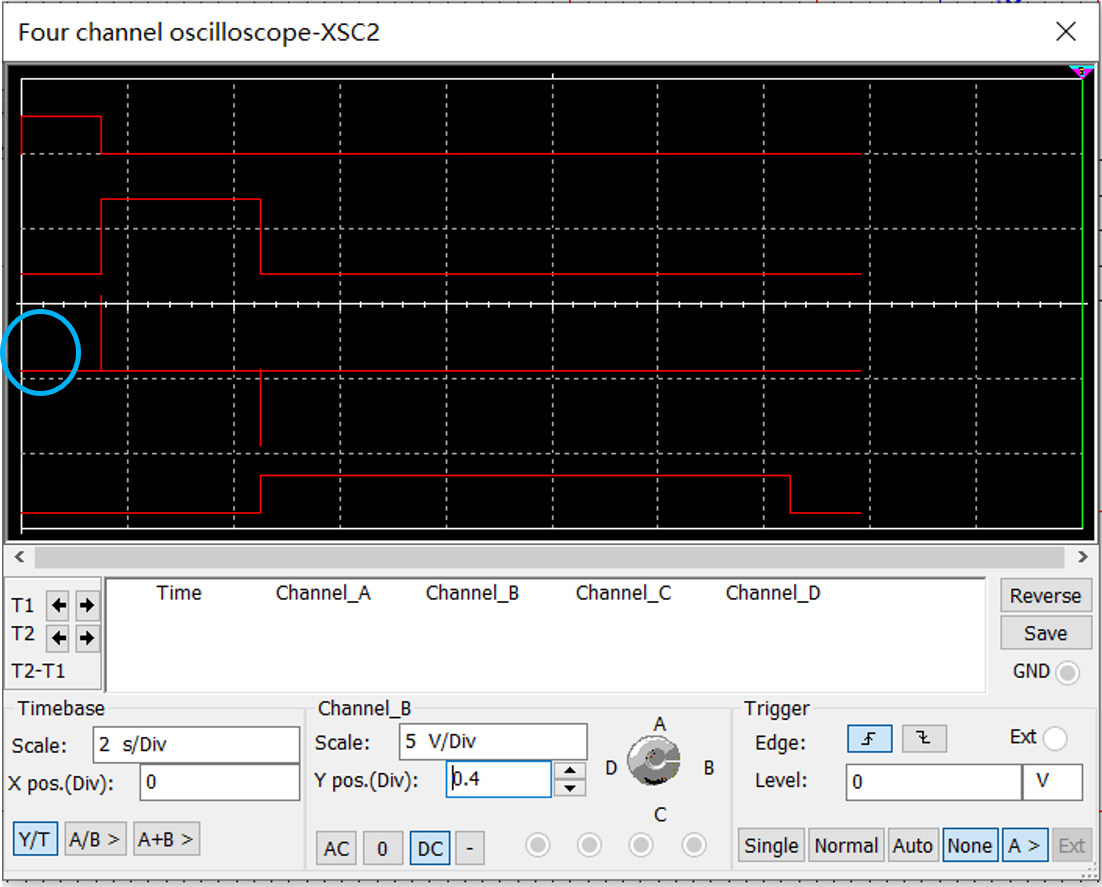

仿真结果如下：
图中画圈的地方明显出现了一个不该出现的边沿（因为C通道测的是第二级电路输入的微分信号，而第二级电路的输入是第一级电路的输出，图中看出第一级电路的输出（B通道）在0时刻并没有发生突变）

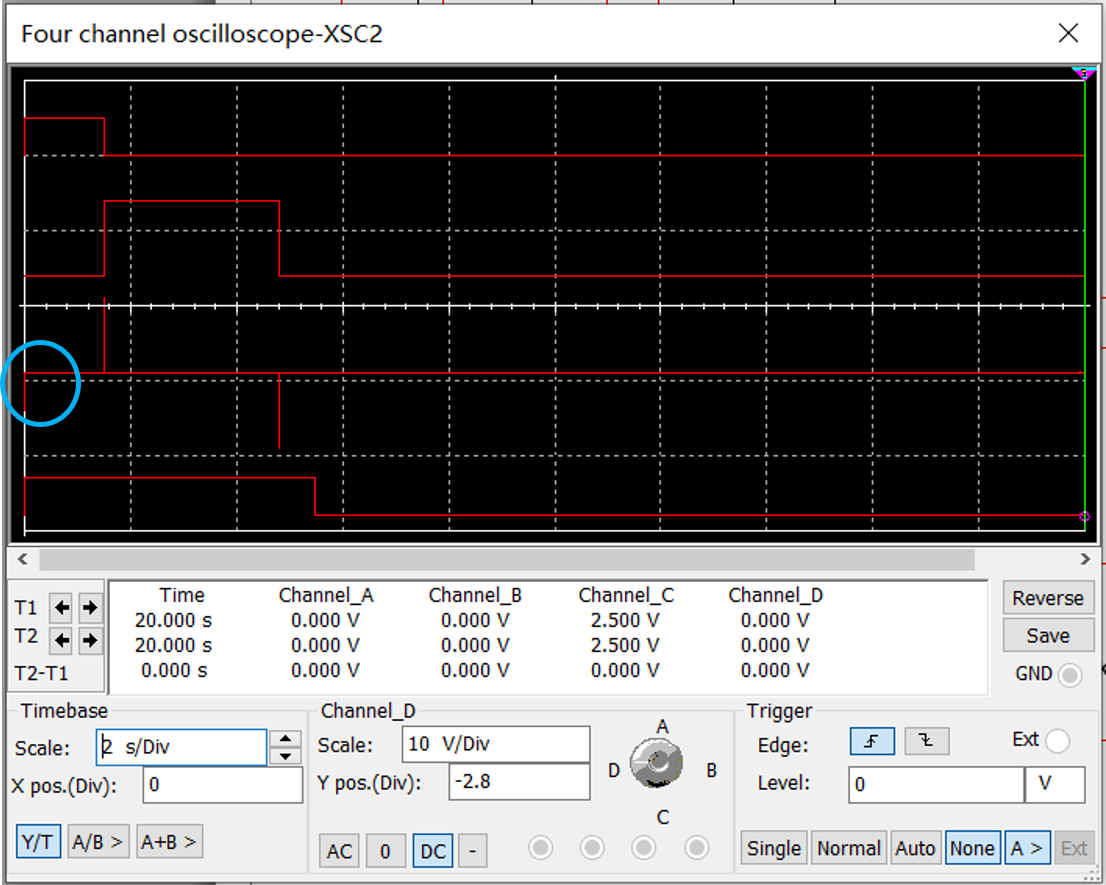

理想的仿真结果如下：
这是用multisim12做出来的电路，电路元器件和参数都一样；区别在于multisim12不设置initial conditions为set to zero就按正常速度跑，但如果设置set to zero，会出现和14版本一样的问题
电路图如下：
仿真结果如下：
图中画圈的地方明显出现了一个不该出现的边沿（因为C通道测的是第二级电路输入的微分信号，而第二级电路的输入是第一级电路的输出，图中看出第一级电路的输出（B通道）在0时刻并没有发生突变）
理想的仿真结果如下：
这是用multisim12做出来的电路，电路元器件和参数都一样；区别在于multisim12不设置initial conditions为set to zero就按正常速度跑，但如果设置set to zero，会出现和14版本一样的问题
...全文
请发表友善的回复…
发表回复
Nameless-25 2022-06-20
- 打赏
- 举报
同问，孩子要哭了
yycenmmm 2022-06-22
- 举报
人麻了，跑一遍需要2个h，这谁顶的住
