光电式液位传感器的工作原理、功能、优点及分类

能点科技 2019-11-12 06:03:54

光电液位传感器工作原理:

液位检测传感器产品内部含有一个近红外发光二极管和一个光敏接收器。发光二极管内部所发出的光将进入传感器顶部的透镜。如果传感器

没有接触到液体,则二极管发出的光直接从透镜反射回接收器。当液体的高度高于光电液位传感器的透镜时,光会折射到液体中,使接收器

接收不到或只能接收到少量的光线。传感器会接收到感应信号则接收器可以驱动内部的电气开关,从而启动外部报警或控制电路。

光电液位传感器功能:

把光电式的传感器安装于设备的底部(或者其他位置只要能实现这个功能的),当设备里面的水位低于传感器时,传感器会给出信号提示缺

水状态,从而设备停止工作,会自动进入加水的状态;安装在侧面,当加水到一定的位置,光电式液位传感器也会给出信号,从而设备停止

加水工作,防止水满溢出。

1、当传感器检测到设备处于无水或低于20%时,会给出信号报警提示

2、当你设备的水上升到一定位置时,会给出信号报警提示

3、当检测到容器内无水或低于20%时,给出信号,设备自动加水

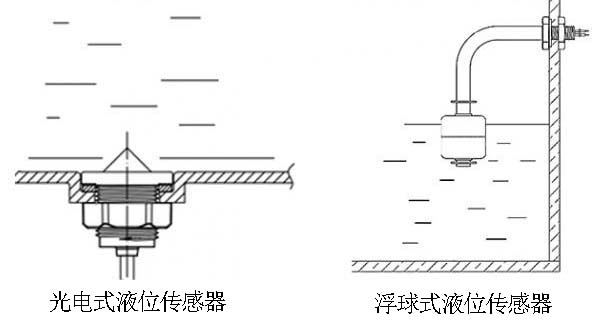

光电式与浮球式的传感器相比:

1、光电式的液位传感器是属于小体积的,安装工艺简单方便,而浮子开关体积大,结构松散,所需要安装的空间大,安装工艺上复杂。浮球

式液位开关是靠液体的浮力推动带磁铁的浮子上下运动,,从而控制浮球内部干簧管的开或关 从而使内部的干簧管开与关,浮子会有一定

的吃水位,这样导致最低液位会受到限制,光电液位传感器则不会存在这样的限制。

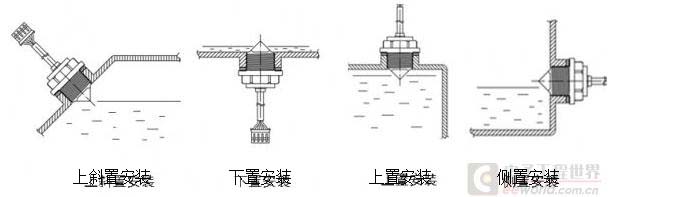

2、我们的传感器可上置,下置,侧向,斜向安装(只要能实现你的检测要求),而现有浮子式液位开关只能上置,下置安装。

3、光电液位传感器液位控制精度高,在±0.5mm之内,而现有浮子式液位开关精度为±3.0mm甚至更高。

4、内部无摩擦现象机械运动部件可靠性高,而市场上的浮子式液位开关浮子极易卡死造成不良,产生污垢。

5、光电式的头部光顺不易产生污垢,清洗容易。

6、光电式内置发射二极管和光敏晶体管,故寿命长。

7、带电部件与被控液体完全隔离,无任何安全隐患。

光电式的优点:

光电式液位传感器没有机械部件,内部结构简单,所以检测液位精度高,寿命长。我们的传感器不需要调试,在灵敏度上,防腐蚀,耐高

温,耗电少,体积上都会有一定的优势。它的化学性质稳定,对被测介质影响小等特征。传感器液面检测准确、重复精度高、响应速度快。

光电式的内部的所有元器件进行了树脂浇封处理,可达到防水的效果。

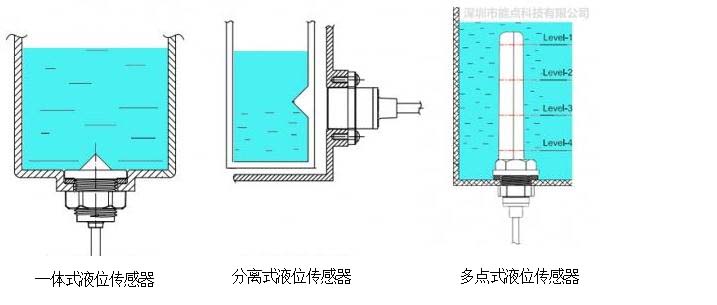

光电式传感器的分类:

光电式液位传感器可以分为一体式、分离式两大类,而根据可以检测的液位点数量又可以分为单点式和多点式。


...全文
2970 1 打赏 收藏 转发到动态 举报
写回复
用AI写文章
1 条回复
切换为时间正序
请发表友善的回复…
发表回复
能点科技 2019-11-12
  • 打赏
  • 举报
回复
可以留帖交流或百度能点科技了解更多
本文档的主要内容详细介绍的是光电液位传感器动图功能展示、特性、外观、尺寸、应用,及同浮球液位传感器对比。主要包括了:工作原理,优势特点,功能特点,优势优点,应用及技术参数 光电液位开关工作原理,产品内部包含一个近红外发光二极管和一个光敏接收器。发光二极管所发出的光被导入传感器顶部的透镜。 无水状态:如果没有液体,则发光二极管发出的光直接从透镜反射回接收器。 有水状态:当液体浸没光电液位开关的透镜时,则光折射到液体中,从而使接收器收不到或只能接收到少量光线。光电液位开关通过感应这一工况变化,接收器可以驱动内部的电气开关,从而启动外部报警或控制电路。 1、本液位开关体积小,结构紧凑,故安装所需空间小,安装工艺简单。而现有浮球液位传感器体积大,结构松散,安装所需空间大,设计安装复杂。浮球液位传感器是靠液体的浮力推动带磁铁的浮子上下运动,从而使内部的干簧管开与关的,所以浮球有一定的吃水位,从而最低液位会有很大的限制,而光电液位传感器则是采用光学折射原理检测液位,并不存在此局限。 2、光电液位传感器可上置,下置,侧向,斜向安装,而现有浮球液位传感器只能上置,下置安装。 3、光电液位传感器液位控制精度高,在±0.5mm之内,而现有浮球液位传感器精度为±3.0mm甚至更高。 4、无摩擦,机械运动部件,故可靠性高,而现有浮球液位传感器浮子极易卡死造成不良。 5、内置发射二极管和光敏晶体管,故寿命长,受外部杂物、水垢、沉淀物等因素影响小 6、头部光顺,清洗容易,材料符合食品卫生标准。 7、带电部件与被控液体完全隔离,无任何安全隐患。
