怎么设计画类图

[cky77]

我想问的不是类图是什么哪个部分什么意思，也不是各种关系用什么箭头线段表示。我想问的是类图怎么设计？ 我写了个程序，是那种每个窗口一个类的。就是只有窗口类。我要想画类图，该怎么画呢？相当于是反向工程，根据程序画类图。但是程序就只有窗口类。我该怎么办呢？

[vcf_reader]

你都没说清楚事情

[schlafenhamster]

但是程序就只有窗口类,

查 父窗口 的 父窗口 。。。

[zgl7903]

参考 https://wenku.baidu.com/view/4a39ef27ccbff121dd3683a7.html

[cky77]

引用 4 楼 许文君 的回复:

你是指类似于生成vs里面的依赖关系图吗

恩恩，就是看别人做项目设计时候都设计什么什么类，之间什么关系。我就是直接是窗口、实现。也没啥设计，做到哪是哪。做完之后都是窗口类，感觉类和类之间也没啥关系..不应该这样子

[许文君]

引用 5 楼 cky77 的回复:

[quote=引用 4 楼 许文君 的回复:] 你是指类似于生成vs里面的依赖关系图吗

恩恩，就是看别人做项目设计时候都设计什么什么类，之间什么关系。我就是直接是窗口、实现。也没啥设计，做到哪是哪。做完之后都是窗口类，感觉类和类之间也没啥关系..不应该这样子[/quote] 只要能满足功能，性能也稳定，我觉得没啥啊，至于别人能，我觉得几个方面 1.从业年数久了，对行业非常了解，能从业务角度去架构系统，抽象出业务共性形成基类，并导出派生类，这样层次就很分明。 2.这样写也方便吹嘘。

[cky77]

引用 3 楼 zgl7903 的回复:

参考 https://wenku.baidu.com/view/4a39ef27ccbff121dd3683a7.html

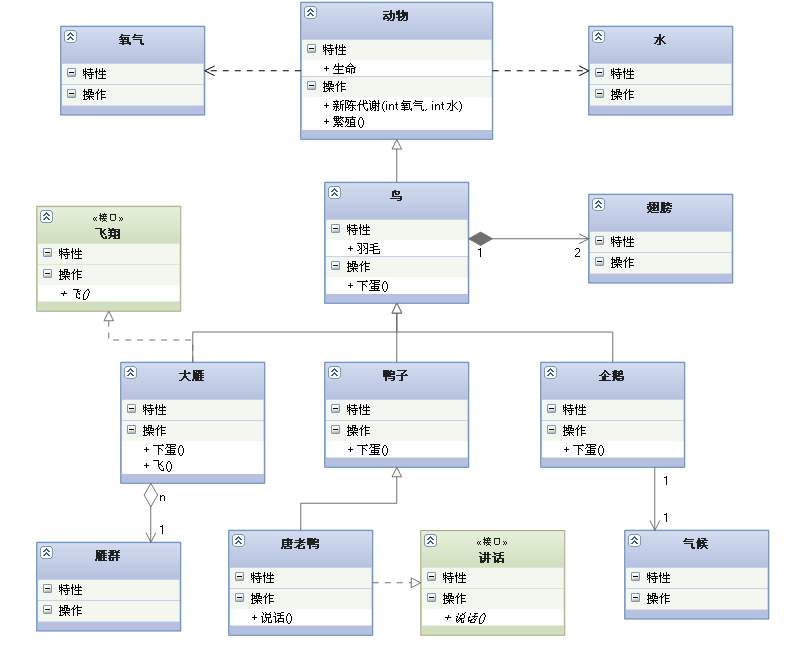

我就是想画这样的类图。但是我的项目都是窗口类，不知道能不能画成这样，应该怎么画。或是说画不出来这样的类图是不是就代表项目写的太垃圾，没有面向对象的设计

[许文君]

引用 7 楼 cky77 的回复:

[quote=引用 3 楼 zgl7903 的回复:] 参考 https://wenku.baidu.com/view/4a39ef27ccbff121dd3683a7.html

我就是想画这样的类图。但是我的项目都是窗口类，不知道能不能画成这样，应该怎么画。或是说画不出来这样的类图是不是就代表项目写的太垃圾，没有面向对象的设计[/quote] 来你把软件贴出来，功能列出来，我给你画

[cky77]

引用 8 楼 许文君 的回复:

[quote=引用 7 楼 cky77 的回复:]
[quote=引用 3 楼 zgl7903 的回复:]
参考 https://wenku.baidu.com/view/4a39ef27ccbff121dd3683a7.html

我就是想画这样的类图。但是我的项目都是窗口类，不知道能不能画成这样，应该怎么画。或是说画不出来这样的类图是不是就代表项目写的太垃圾，没有面向对象的设计[/quote]
来你把软件贴出来，功能列出来，我给你画[/quote]

就是一个测试软件，或是叫数据处理软件。实现的功能就是配置测试任务、然后执行测试任务，执行过程就是按任务配置发指令收数据然后判读显示然后结果存数据库。然后数据管理部分就是增删改查测试数据。大概就是这样子，可以简单的画个示意图也行，就是能启发我一下，感谢大佬。

[许文君]

去看看loadrunner架构设计图，看看别人怎么画的 https://blog.csdn.net/yaoxy/article/details/4343945 即使你再简单的软件，他也是完成一个业务逻辑，每个页面每个按钮分别是干什么的，参数如何传递，然后形成什么样一个流程

[许文君]

你是指类似于生成vs里面的依赖关系图吗
